带电动执行器的DN8闸阀结构设计

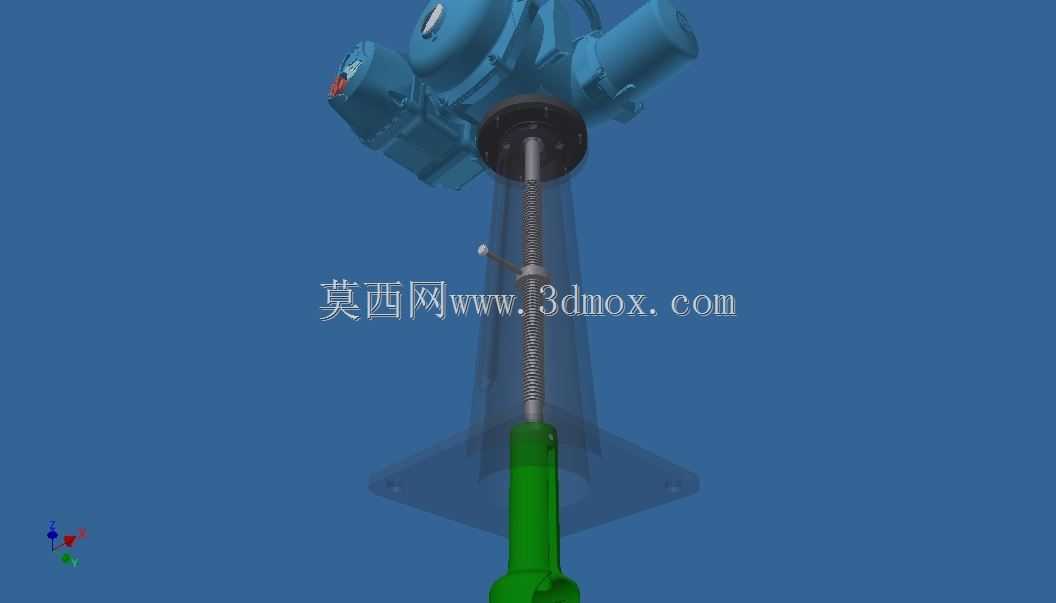

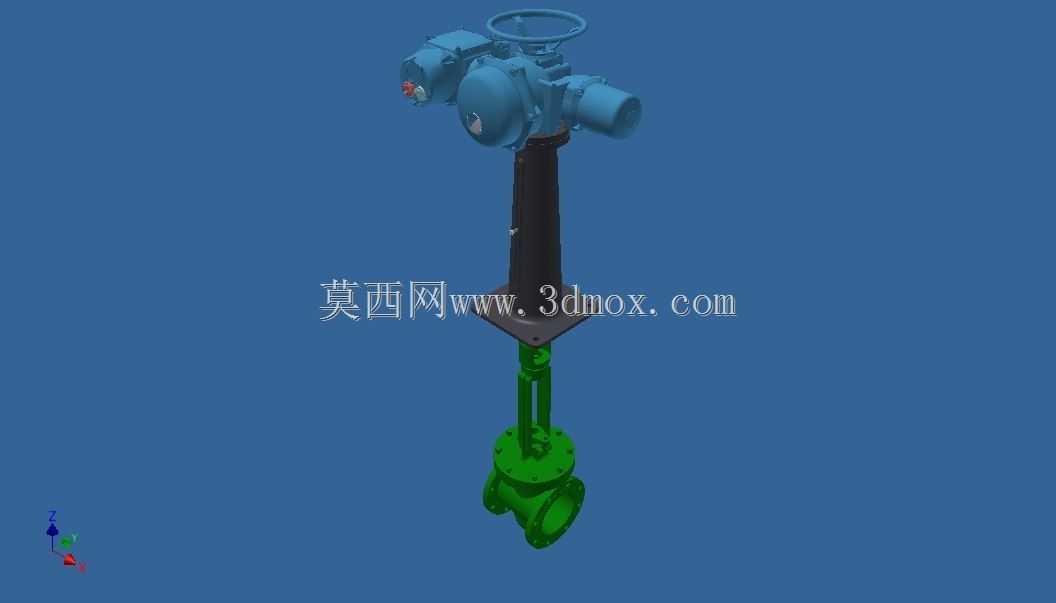

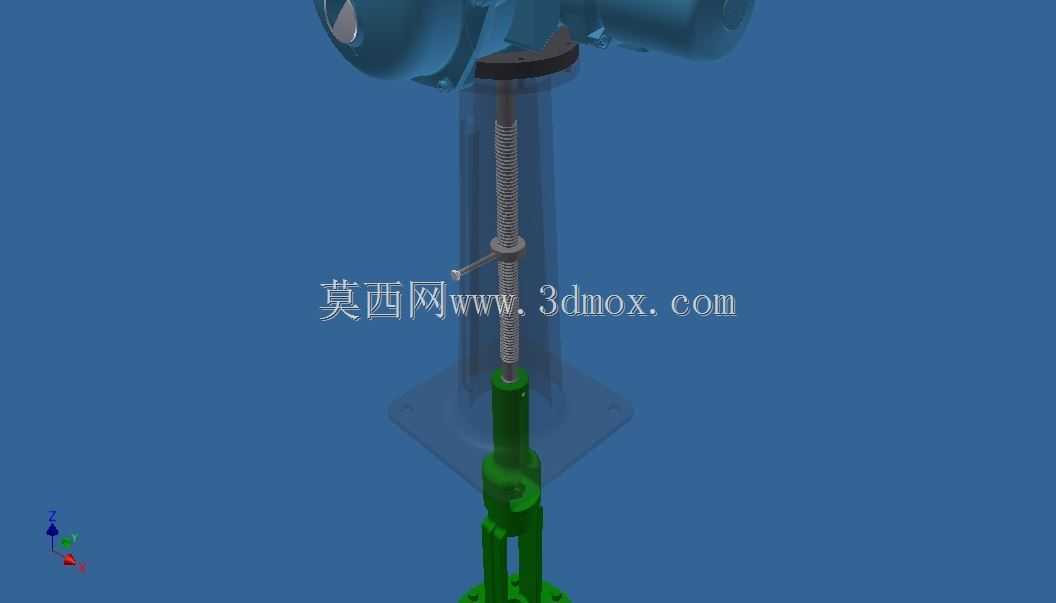

这款带电动执行机构的DN8规格闸阀，主要面向长距离输油输气管线、炼化装置工艺管路、市政高压供水管网的截断控制场景，区别于手动闸阀的人力操作逻辑，配套的电动执行机构可接收远程控制信号完成阀板的升降动作，适配无人值守站场、自动化工艺段的管路通断控制需求，无需操作人员抵达现场手动操作手轮，可大幅降低高风险工艺段的现场作业频次。从结构设计逻辑来看，整体采用立式同轴布局，下部闸阀本体采用暗杆楔式单闸板结构，阀体内腔流道做全通径平滑处理，介质流经时的流阻系数远小于同口径截止阀，全开状态下不会对管路内的介质输送造成额外节流损失，适配清洁油品、净化水、无硬颗粒杂质的气体介质输送场景。阀杆与闸板的连接部位采用T型槽嵌装结构，配合阀盖部位的多级填料密封组件，可在125磅级对应的公称压力工况下长期稳定运行，避免介质沿阀杆间隙出现外漏问题。上部的电动执行机构通过加长支架与阀盖法兰对接，支架长度根据现场保温层厚度、操作维护空间做了适配预留，执行机构侧方预留的手轮结构用于断电、控制信号故障时的应急手动操作，手轮操作力矩经过减速机构放大，单人即可完成高压工况下的阀门启闭操作，执行机构输出轴与阀杆之间采用键连接加锁紧螺母的固定方式，可传递足够的启闭扭矩，同时避免长期动作过程中出现连接松脱问题。安装边界方面，阀门两端法兰连接尺寸符合对应压力等级的管路法兰标准，执行机构顶部预留的吊装环可满足整体吊装就位的需求，执行机构侧方的接线口朝向可根据现场布线方向调整，安装时需预留足够的侧向接线空间与上部手轮操作空间，阀杆运动方向全程保持垂直，避免倾斜安装导致阀杆受力不均出现卡涩问题。设计过程中针对闸板的密封面做了堆焊硬质合金的结构处理，可耐受长期启闭过程中的摩擦损耗，阀座与阀体采用一体化铸造后精加工的成型方式，减少了额外连接密封点，降低了潜在的外漏风险，执行机构与阀体支架的连接法兰做了定位止口设计，装配时可快速保证同轴度，避免阀杆承受额外的径向力，延长填料与阀杆的使用寿命。
