DN3寸600磅级电动法兰闸阀结构设计

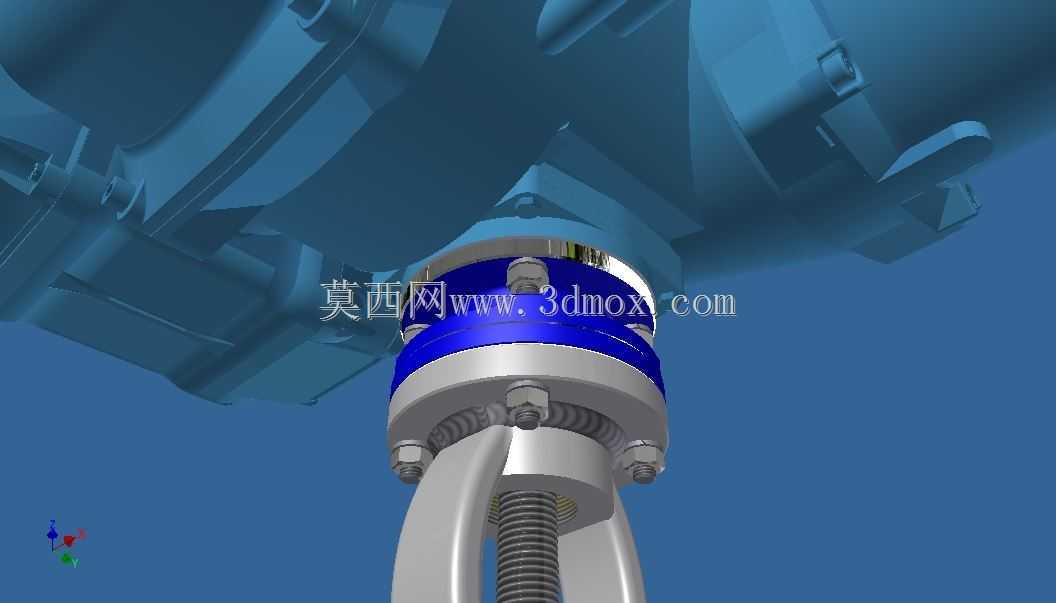

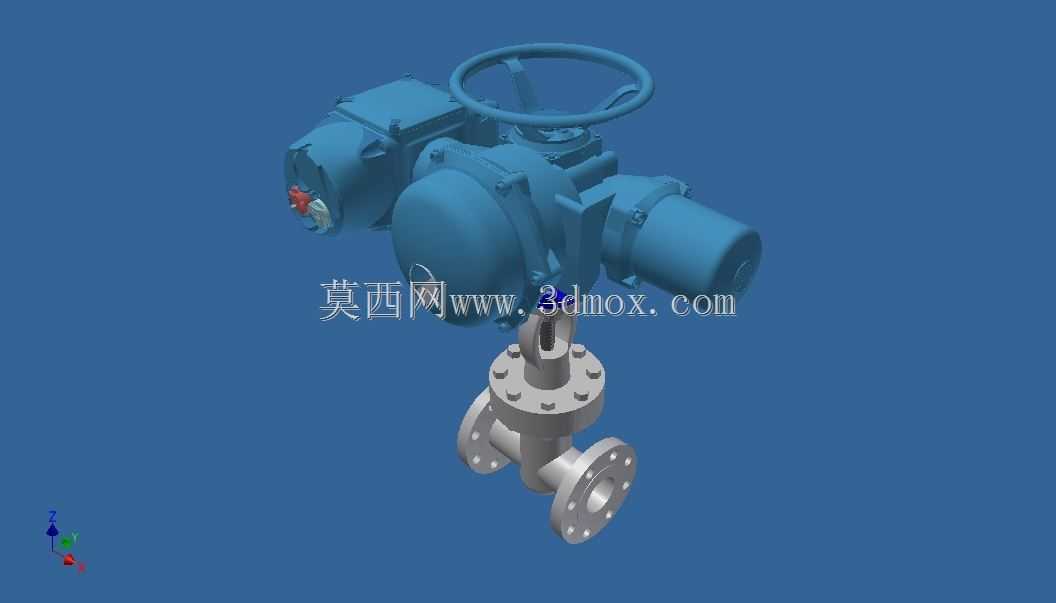

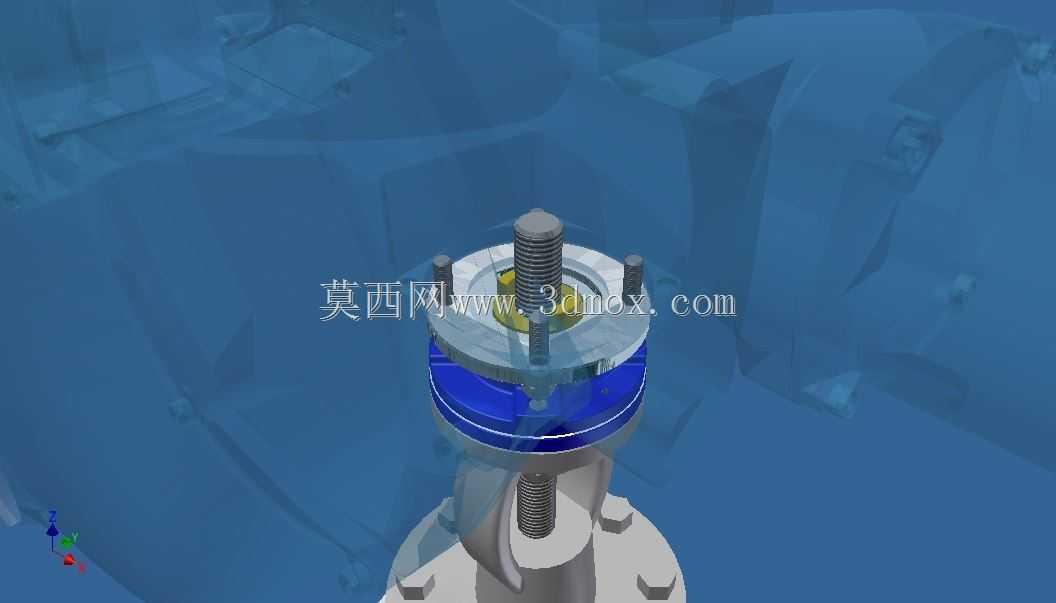

这款DN3英寸、压力等级600磅级的电动闸阀，主要面向长距离输变电配套输水、高压工艺管线的截断工况设计，适配流域级输水系统、石化高压工艺段、电厂主给水支路等需要远程控制管路通断的场景，可在不进行现场人工操作的前提下，完成管路介质的截断与导通动作，适配水、蒸汽、轻质油品等常规工业介质的输送管控需求。从结构设计逻辑来看，模型完整还原了电动执行机构与闸阀阀体的装配关系，顶部的手轮结构保留了电动故障状态下的手动操作冗余，执行器侧方的接线端、状态指示端均按照实际产品的安装位置做了还原，方便设计人员在做管路排布时提前预留接线、操作的空间边界。阀体部分采用法兰连接结构，法兰端面的螺栓孔排布、密封面凸台尺寸均匹配对应压力等级的法兰标准，闸板部分采用楔式单闸板结构，流道为直通式设计，全开状态下介质流阻极低，不会在阀腔内部形成明显的介质滞留区，适合长期处于全开或全关状态的管路工况，不适合做节流调节使用，避免高速介质长期冲刷闸板密封面造成密封失效。在安装边界的设计考量上，电动执行机构的横向、纵向尺寸均做了1:1还原，执行器侧方的接线腔突出长度、顶部手轮的操作回转半径都有明确的结构体现，设计人员在做厂区管路排布、阀组支架设计时，可以直接参考模型尺寸预留安装空间，避免出现执行器与周边管线、支架碰撞的问题。阀杆部分采用明杆结构设计，阀杆升降行程与闸板的开度完全对应，可通过阀杆的伸出长度直观判断阀门的当前开度，执行器内部的转矩控制结构可在闸板到位后自动切断动力输出，避免强行顶压造成密封面损伤、阀杆变形的问题。从建模细节来看，阀体中法兰的连接螺栓、填料压盖的锁紧结构、执行器与阀盖的连接支架都做了完整的结构还原，没有做过度的简化省略，既可以用于管路布置的干涉检查，也可以作为阀门结构学习、非标阀组改型设计的参考基础，帮助设计人员快速理解高压电动闸阀的装配逻辑与各部件的功能定位，在做阀组集成设计时减少反复核对样本尺寸的工作量。
