电动法兰闸阀带执行机构结构设计

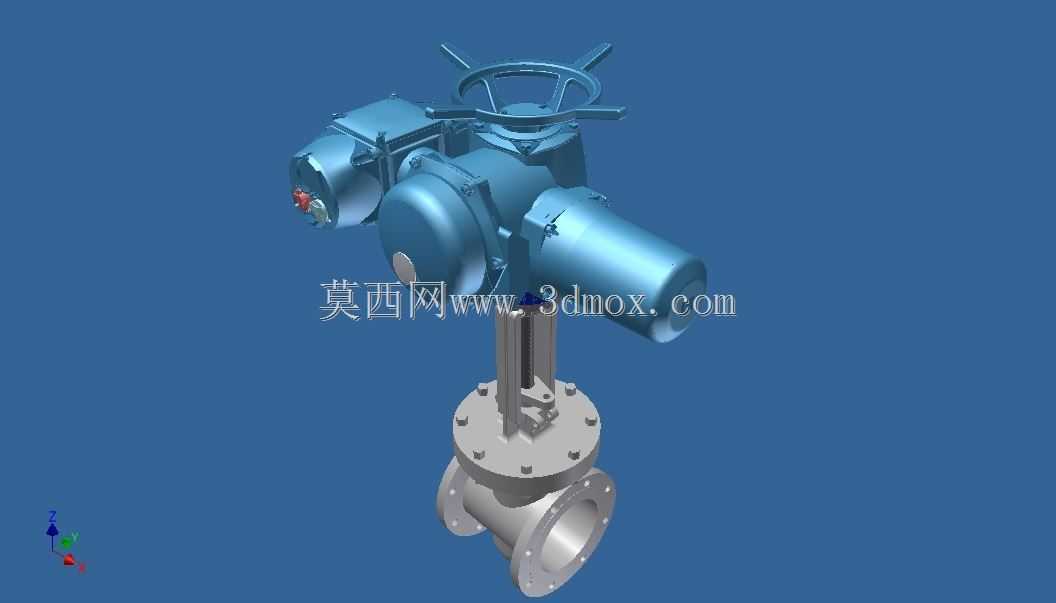

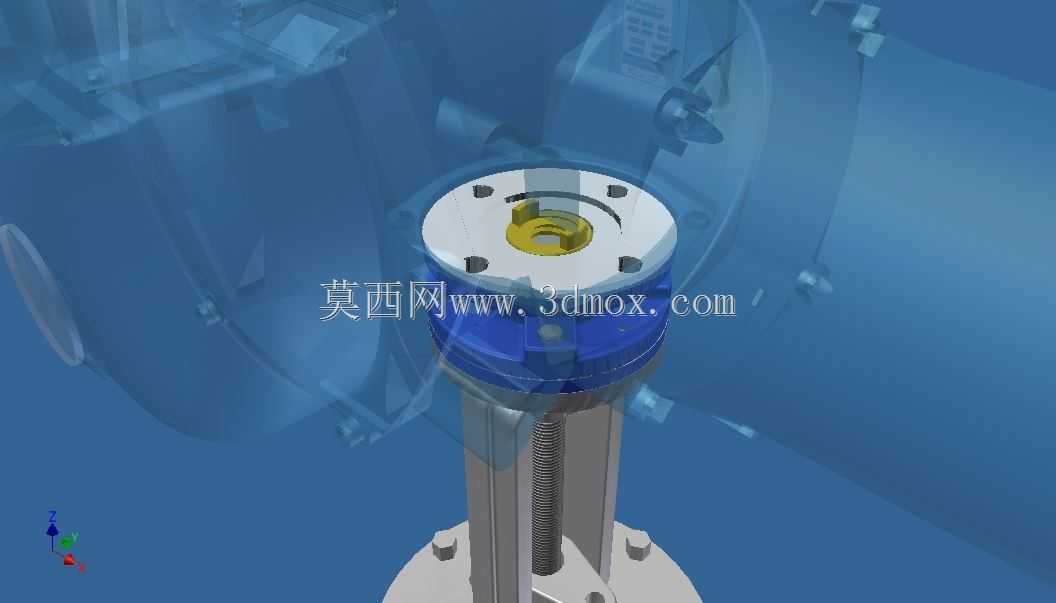

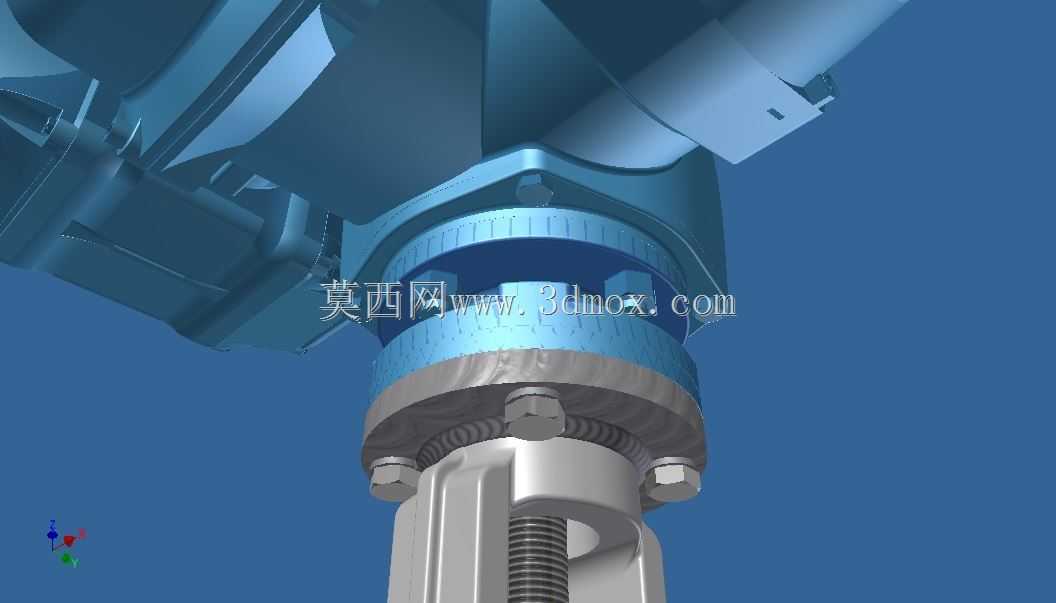

这款电动闸阀主要面向长距离输水管线、工业流体输送系统的截断控制场景，在石化、市政供水、电力辅机系统的管路上，这类带机电一体化执行器的闸阀承担着管路介质通断的核心控制功能，相比手动闸阀，它能实现远程信号控制，适配自动化控制系统的操作需求，无需人员到现场手动操作手轮，在高空布设、深埋管线、高危介质输送的场景下优势十分明显。从结构设计来看，阀体采用法兰连接形式，公称通径DN200，压力等级适配Class150的管路工况，阀体流道为直通式设计，介质流经阀体时的流阻更小，闸板采用楔式单闸板结构，密封面贴合精度经过结构优化，关闭状态下的密封性能可靠，不会出现介质内漏的问题。上部的电动执行器集成了电机、减速机构、力矩保护结构与手动操作备用结构，当现场电控系统出现故障或者断电时，可以通过顶部的手轮实现手动启闭操作，避免管路失控的风险，执行器与阀杆的连接采用键传动配合，扭矩传递稳定，不会出现打滑、空程的问题。设计过程中重点考虑了安装边界的适配性，阀体两端法兰的螺栓孔分布、密封面尺寸完全匹配对应压力等级的法兰标准，现场安装时不需要额外加工适配法兰，执行器的外部接线口预留了标准的电气接口，适配常规的工业控制线缆布设，整体结构的重心沿阀杆轴线垂直分布，安装到管路上之后不会出现偏载力矩，对管路支墩的载荷分布更友好。在功能特性上，执行器内置的行程限位结构可以精准控制闸板的上下行程，到位之后自动切断电机电源，避免出现电机堵转、阀杆过载变形的问题，同时执行器的防护结构可以适配户外露天安装的工况，常规的雨淋、粉尘环境不会影响内部电气元件的正常运行。建模过程中对阀杆的升降行程、闸板的导向结构、填料函的密封结构都做了完整的细节还原，填料压盖的螺栓调节结构、中法兰的螺栓连接分布、执行器与阀盖的连接支架都按照实际加工装配的逻辑设计，没有出现结构干涉、装配逻辑错误的问题，对于做管路系统布局、阀门选型校核、执行器适配设计的工程人员来说，这个结构可以直接作为方案选型的三维参考，也可以用来做管路装配的干涉检查，提前预判安装过程中可能出现的空间冲突问题，避免现场安装时出现执行器与周边管线、支吊架碰撞的情况。
