迷你越野车型钢管防滚管框架结构

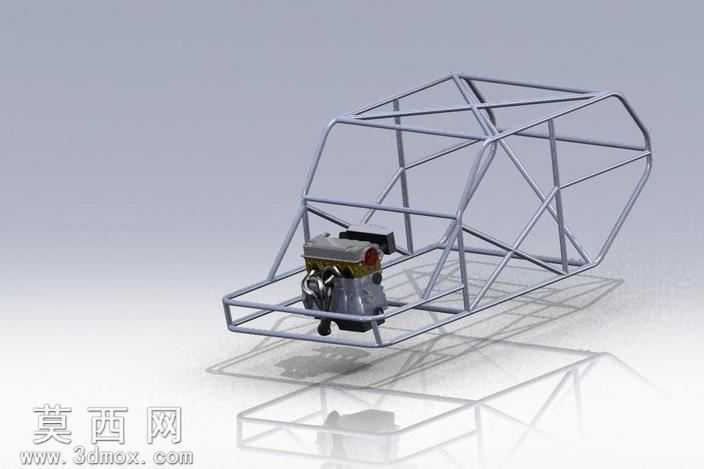

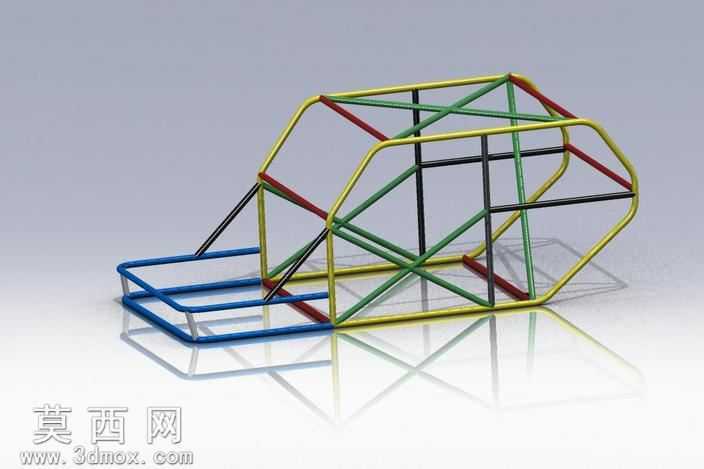

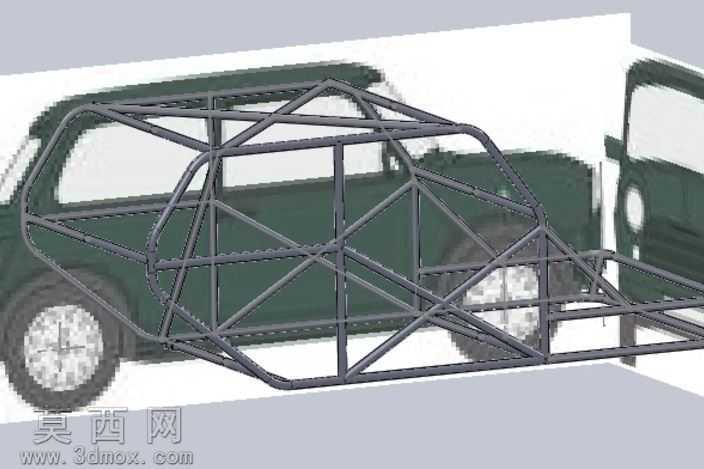

该作品为适配迷你越野车型的钢管管框架结构，采用三维参数化建模方式完成整体搭建，建模过程中以实车外轮廓尺寸为基准，先绘制整车的侧向、正向基准参考线，确定车架整体的长宽高边界、轮距轴距定位点、驾驶舱预留空间以及前后悬的延伸长度，确保框架搭建完成后可完全匹配迷你车型的外壳包覆需求。建模时逐根绘制钢管的中心路径，所有管材连接节点均做了贴合处理，相邻管材的交接处采用共面剪切的方式保证拼接严丝合缝，避免出现错位、间隙过大的问题，还原真实钢管车架的焊接拼接逻辑。整体框架采用空间桁架结构设计，侧向布置多组交叉斜撑，从A柱位置延伸至车尾后围，车顶区域设置横向连接管与纵向加强筋，车门开口位置保留完整的上下边梁结构，既保证人员进出的空间，又通过斜向补强大幅提升开口区域的抗扭刚度；前部延伸出的管架结构可用于安装前防撞构件、散热总成等附属部件，后部预留的安装位可适配动力总成、悬挂系统的固定需求。材质设置上为钢管赋予哑光金属材质，还原冷轧钢管的真实质感，渲染时采用柔和的环境光搭配主光源，清晰展现每一处管材的连接关系与空间走向，同时叠加半透明的整车外壳参考图层，直观呈现框架与整车外形的匹配度。设计过程中充分考虑了车架的力学性能，通过三角形稳定结构的排布，让整个框架在承受冲击、侧翻外力时可将力均匀分散到各根管材上，兼顾轻量化与结构强度，所有管材的规格保持统一，降低实际加工时的下料、弯管难度，节点位置的设计也预留了足够的焊接操作空间，可直接用于小型越野改装车、迷你巴哈赛车的车架制作参考，整体结构无冗余设计，每一处管材排布都兼顾了结构强度、安装空间与加工可行性。
