便携储能动力锂电池组结构外观设计

　　这套三维结构对应的是一款面向户外作业、小型移动设备与临时供电场景的便携储能电池模组，整体采用多颗圆柱电芯并排排布的方案，将电芯容纳在半透明可视的防护壳体内，顶部设置集成式上盖与接线端子，底部配置承托底座，形成完整的电池包外观与装配结构。从实际使用角度看，这类模组常见于野外检测仪器、小型电动运载平台、移动式传感设备、应急备用电源以及教学演示装置中，核心作用是把多颗独立电芯规整约束为一个可搬运、可固定、可接线的整体供电单元，避免电芯在振动、倾斜或频繁移动过程中出现错位、磕碰和接线松动。

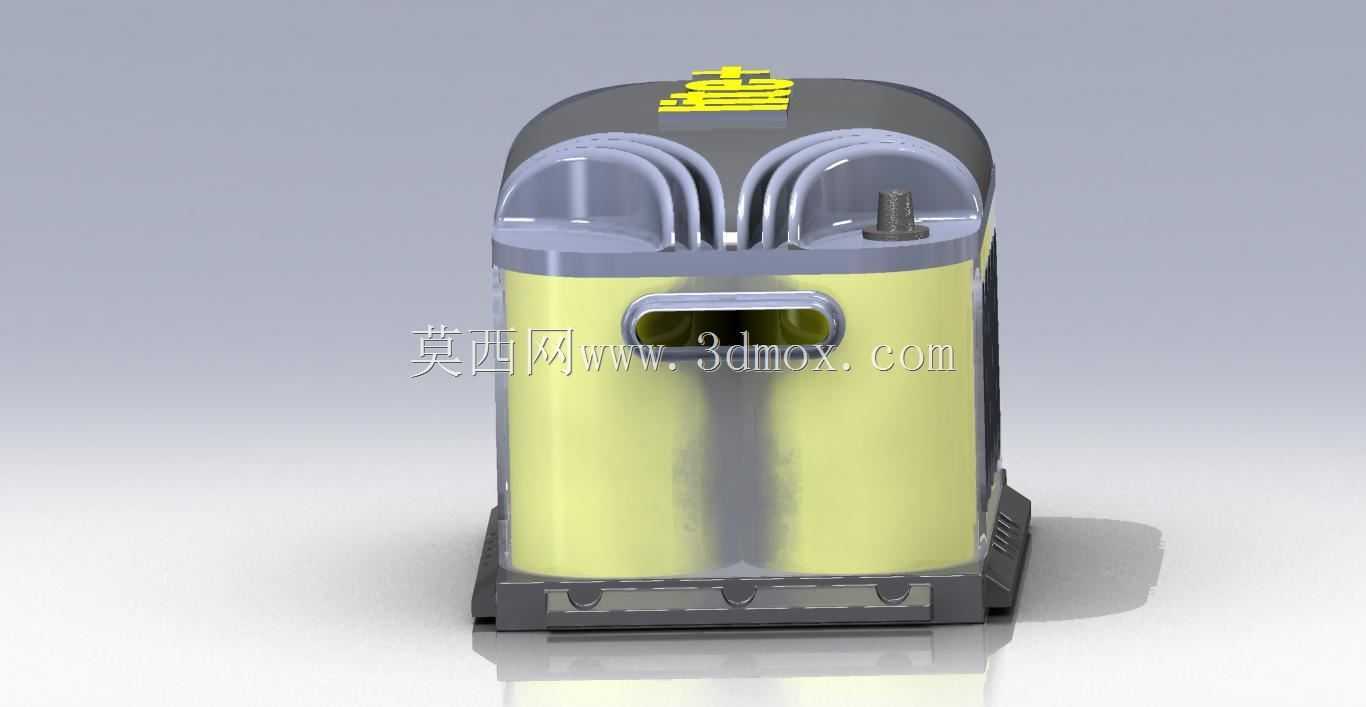

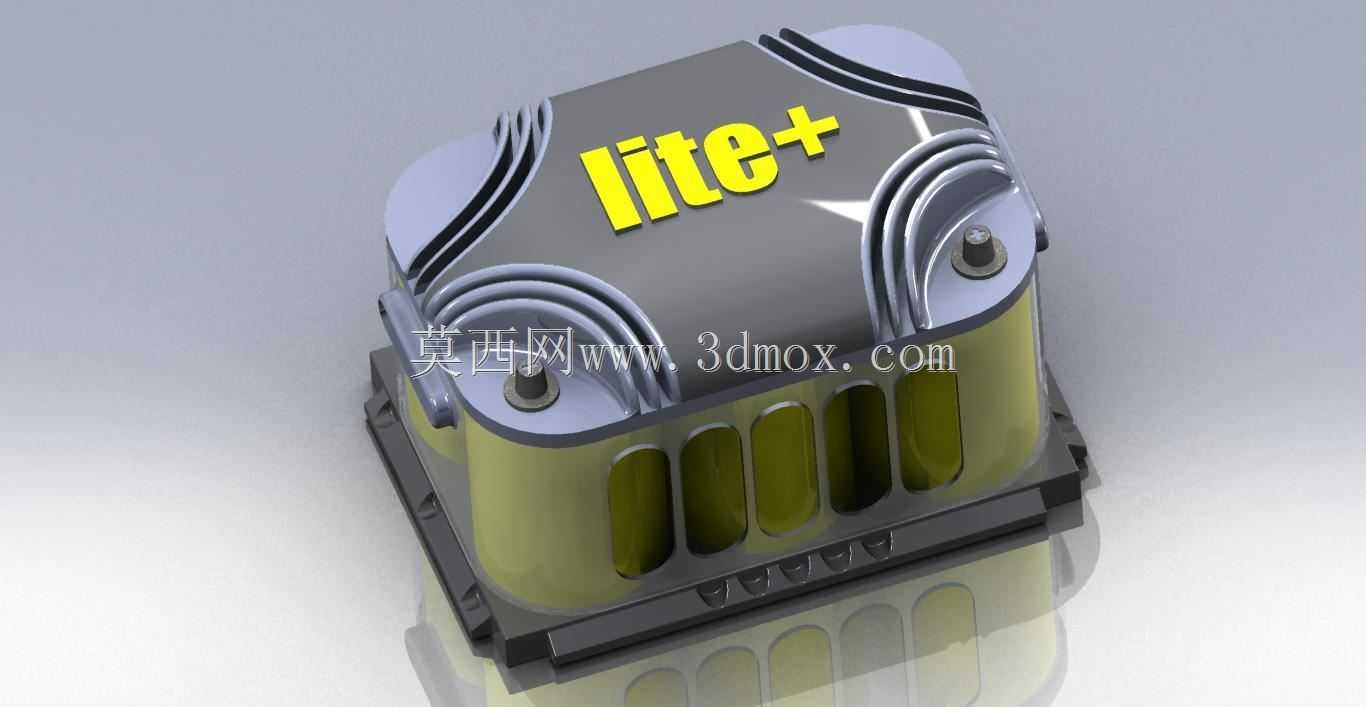

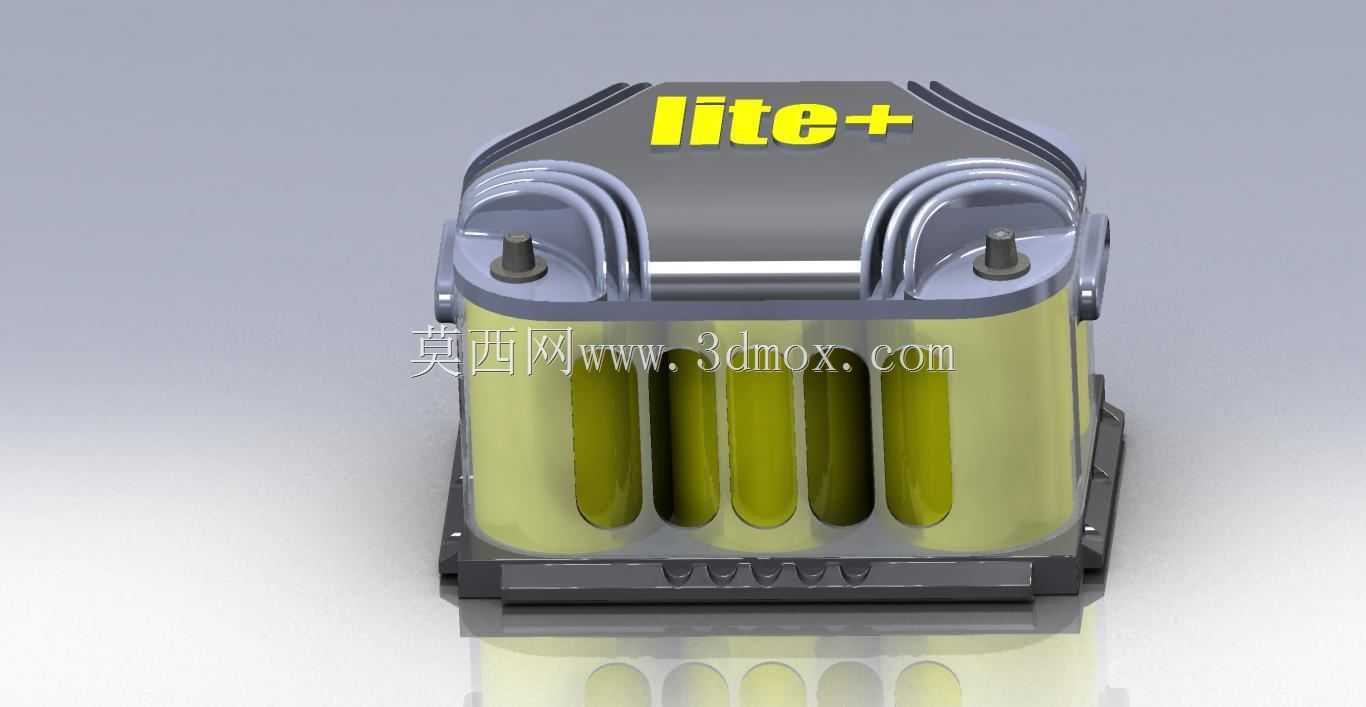

　　结构设计上，最直观的特点是壳体侧壁采用通透式包覆思路，数根圆柱电芯沿模组长度方向并列布置，外部护壳既保留了电芯排布的可视性，又在四周形成连续围挡。工程人员在评审这类结构时，首先会关注电芯之间的预留间隙：圆柱电芯不能完全紧贴，间隙需要兼顾装配公差、散热通道以及后期可能增加的绝缘缓冲垫。模型中电芯竖直安放，重心落在底座范围内，搬运时不易出现侧向倾覆。顶部灰色上盖承担多重功能，一方面压住电芯上端，限制电芯向上窜动，另一方面在两侧隆起位置布置接线柱，接线柱凸出上盖表面，便于外接铜排或导线，同时让接线区域远离电芯本体，降低装配时工具误碰电芯壳体的风险。

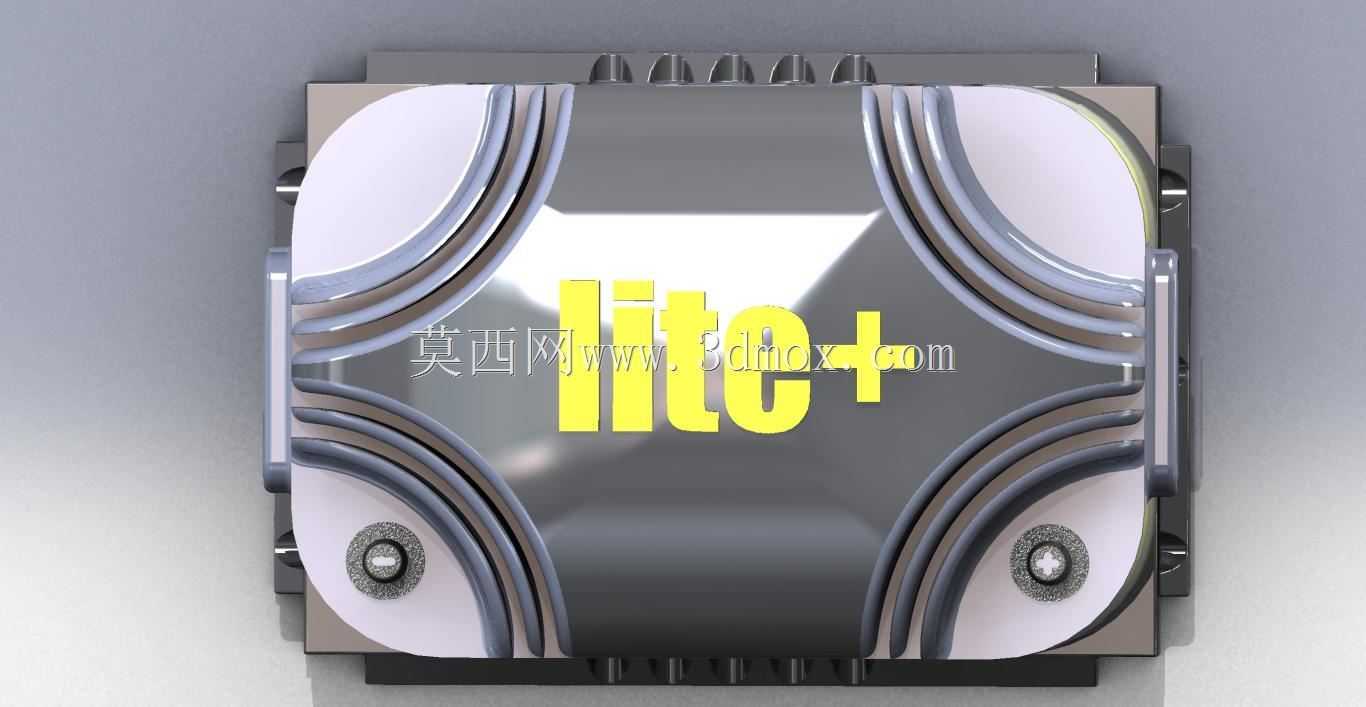

　　上盖表面的标识区域做了平整化处理，适合粘贴型号、极性与警示标识；两侧圆弧包边顺着电芯顶部轮廓过渡，没有突兀的尖角，既减少壳体应力集中，也能在设备装入狭小舱室时避免刮擦相邻线缆。模组四角和侧边设置了加厚的连接耳与轮廓包边，这些位置通常是上下盖扣合、螺钉锁紧或卡扣配合的区域。实际建模时需要保证包边处壁厚均匀，若壁厚突变，注塑成型后容易出现缩痕，装配时也会因局部刚性不足产生翘曲。底部底座采用整板式承托结构，边缘略向上翻起，形成托盘效果，电芯下端落在底座定位槽内，即使设备受到短时冲击，电芯也不会直接从下方脱出。底座外侧的小凸台和孔位可用于整机安装，将电池模组固定在设备机架或安装板上。

　　安装边界方面，这类电池包属于近似方正的立式模组，长宽尺寸由并排圆柱电芯的数量和直径决定，高度则由电芯长度、上盖接线柱高度以及底座厚度叠加而成。布置到设备内部时，不能只按电芯外轮廓估算空间，需要在接线柱上方预留导线弯曲和端子锁紧的操作高度，在模组两侧留出插拔连接器或固定螺钉的工具空间。底部安装面应保持平整，若机架焊接面存在高低差，强行锁紧会使底座变形，进而挤压电芯。模组周围还应保留散热空隙，尤其在大电流放电工况下，电芯中部温升较高，半透明护壳虽然主要起防护与展示作用，但不能把四周完全封死，合理的空气流道有助于延缓热累积。

　　从功能细节看，顶部两个接线端子分别对应模组的正负极输出，端子位置对称、辨识度高，装配时可降低极性反接概率。上盖与侧壳之间的分模线沿模组上部环绕，结构拆分符合常见电池包装配逻辑：先将电芯放入底托并完成电芯间连接，再扣合侧围与上盖，最后在边角位置完成紧固。对于需要做结构验证的工程师，该模型可用于检查电芯排布密度、壳体包覆范围、端子避让距离以及整机安装孔位是否匹配；若进入深化设计阶段，还需要在电芯之间补充绝缘片、采样线束、固定支架和防护盖等细节，并结合电池管理系统的布置空间调整上盖内腔高度。整体结构没有复杂传动机构，设计重点集中在电芯约束、绝缘防护、安装固定和接线维护上，体现了小型储能电池模组在紧凑空间内兼顾可视性、搬运性与装配可行性的设计思路。
