本田汽车发动机红色阀盖三维结构设计

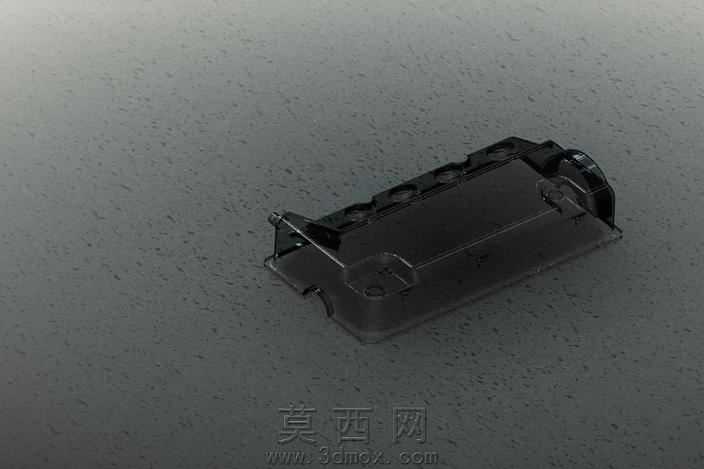

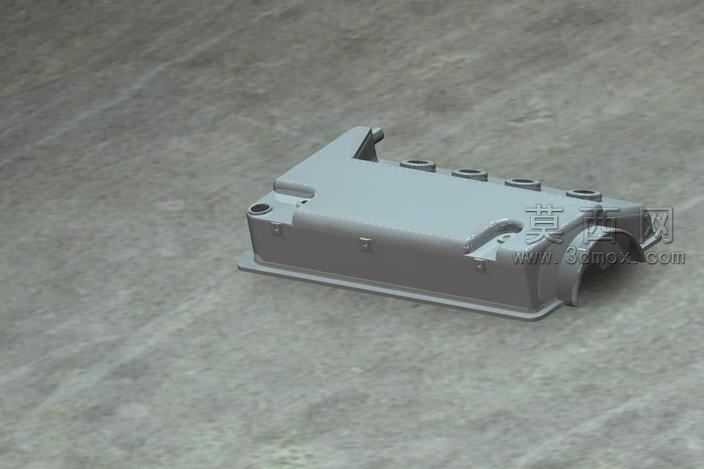

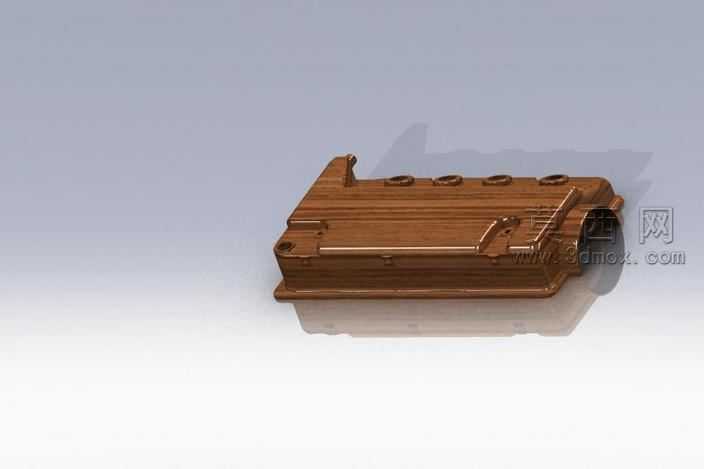

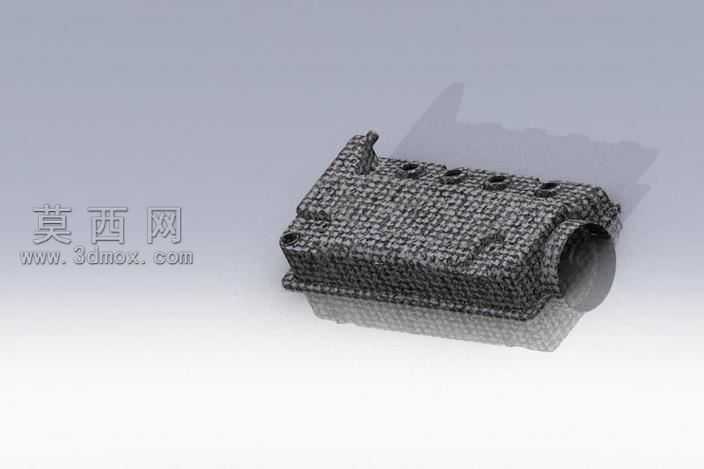

本作品为汽车发动机配套阀盖的三维设计成果，建模阶段采用SolidWorks平台完成全参数化特征构建，首先依据本田车型发动机舱的装配空间尺寸，绘制阀盖的基础轮廓草图，通过拉伸、拔模、倒圆角等基础特征搭建主体基体，针对阀盖顶面的四个安装孔位，采用线性阵列结合孔特征命令完成精准定位，确保孔位间距、孔径尺寸与原厂发动机缸盖的安装螺栓完全匹配，同时在阀盖侧部预留管路接口结构，通过旋转切除特征完成接口的内孔与密封槽设计，保障后续管路装配的密封性。建模过程中对阀盖的壁厚进行均匀化处理，整体壁厚控制在3mm，既满足结构强度要求，又兼顾零部件轻量化需求，所有边角位置均添加R2-R5不等的过渡圆角，避免应力集中问题，同时还原真实零部件的工艺特征。材质与渲染阶段，为模型赋予汽车专用工程塑料材质，模拟玻纤增强尼龙的哑光红色质感，调整材质的粗糙度、反射率参数，还原原厂阀盖的表面磨砂效果，渲染时采用三点布光方案，主光源从侧上方45度投射，勾勒阀盖的轮廓立体感，辅助光源补全暗部细节，添加地面反射效果，呈现出真实的产品展示质感，清晰展现阀盖的外部造型与结构细节。结构设计层面，该阀盖作为发动机气门室的密封覆盖件，顶面的凸起加强筋结构通过筋特征命令构建，提升阀盖整体的抗变形能力，避免发动机工作过程中因振动、温度变化产生形变导致密封失效，底部的密封面做平面度公差约束设计，确保与缸盖贴合时的密封性能，侧部的管路接口做阶梯式结构设计，适配不同管径的通风管路连接，整体结构完全遵循汽车发动机零部件的设计规范，可用于装配验证、结构教学以及相关改装设计的参考，完整还原了量产本田车型阀盖的所有结构特征，建模逻辑清晰，特征树层级分明，参数可编辑调整，能够适配不同的设计修改需求。
