本田D系列发动机排气歧管三维设计作品

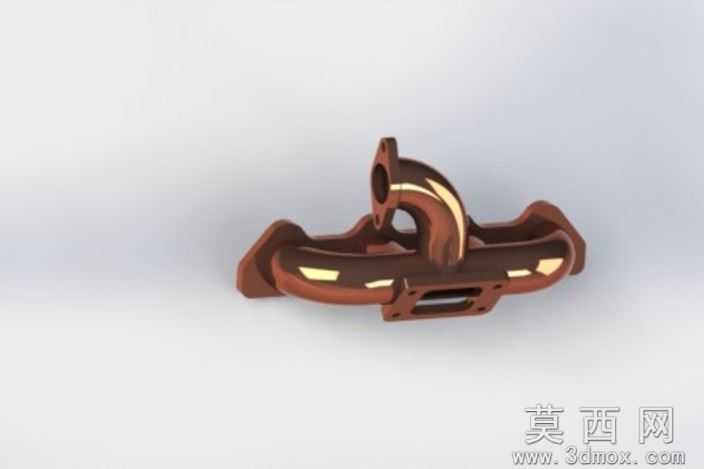

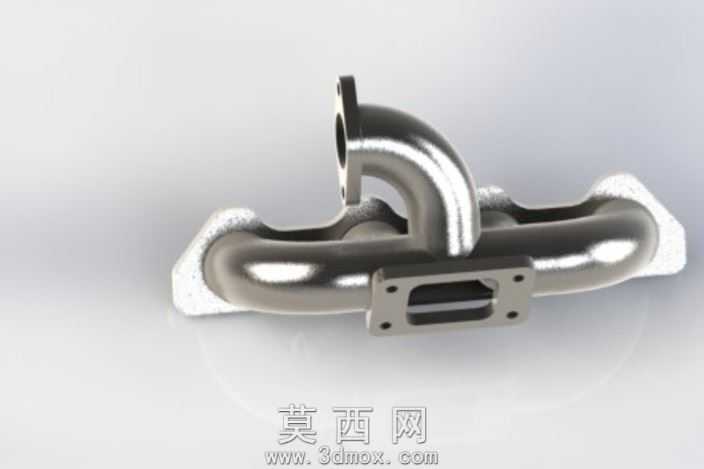

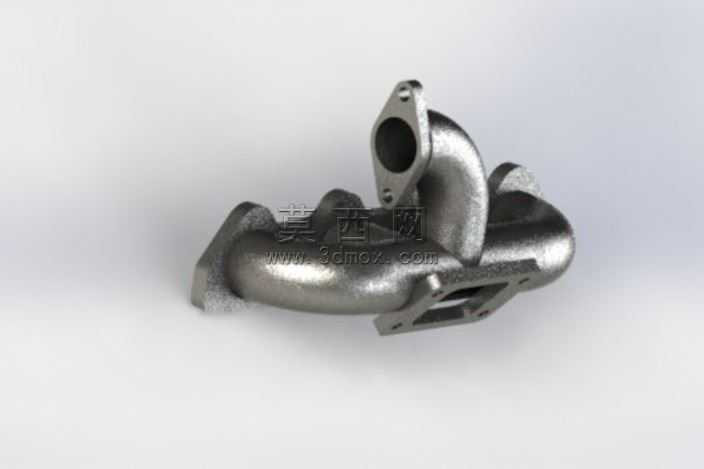

本作品为适配本田D系列发动机的排气歧管三维建模设计，建模过程依托三维参数化设计软件完成，全程遵循汽车发动机排气系统的工程设计规范，从结构合理性、流体通过性、安装适配性多个维度完成模型搭建。建模初期先梳理排气歧管的核心功能逻辑：作为发动机气缸与排气系统的连接部件，需要精准对应发动机缸盖的排气口位置，同时保证各缸排气路径的流畅性，避免排气干涉影响发动机充气效率。建模阶段先以缸盖安装法兰的孔位参数为基准，绘制法兰端的安装定位草图，精准还原法兰的螺栓孔位置、密封面平面度要求，以及排气入口的孔径尺寸，保证模型与发动机缸盖的安装匹配度。歧管主体的弯曲管路部分采用扫掠建模方式完成，根据各缸排气口的排布位置，规划管路的弯曲走向，控制管路的弯曲半径，避免过小弯折造成排气阻力增大，同时兼顾管路的紧凑性，适配发动机舱的狭小安装空间。模型的涡轮安装法兰端（适配涡轮增压版本机型）同样按照标准安装尺寸设计，还原法兰的密封槽结构、螺栓固定点位，保证与涡轮增压器进气端的匹配精度。材质渲染阶段采用铸钢金属材质，还原排气歧管实际生产所用的耐高温铸钢材质质感，调整材质的金属粗糙度、反光参数，模拟高温铸钢件的哑光金属表面效果，同时对法兰安装面做轻微的精加工面质感区分，还原真实零件的加工工艺特征。结构设计上充分考虑零件的实际使用需求，在管路弯折处做合理的壁厚过渡，避免应力集中造成的零件开裂问题，同时在法兰与管路的连接位置设置加强筋结构，提升零件整体结构强度，抵御发动机工作过程中的振动与高温形变。整个模型的所有特征均采用参数化驱动，可根据不同排量的D系列发动机缸盖参数快速调整管路长度、法兰孔位，适配不同车型的改装与原厂替换设计需求，模型的所有安装面、连接孔位均参考原厂维修手册的尺寸参数搭建，可直接用于后续的工程分析、3D打印验证或者改装件开模参考。
