本田发动机油底壳储油润滑结构

　　油底壳位于发动机下部，是曲轴箱下半部分的封闭储油构件，主要承担机油汇集、储存、散热、沉淀杂质以及防止机油飞溅外泄的作用。该结构在整车运行中并不直接参与动力输出，却对润滑系统稳定性、曲轴搅油损失、机油温度控制和维修保养便利性有直接影响。建模时需要把它放在发动机总成边界中理解，而不是单独作为一个盒形壳体处理。

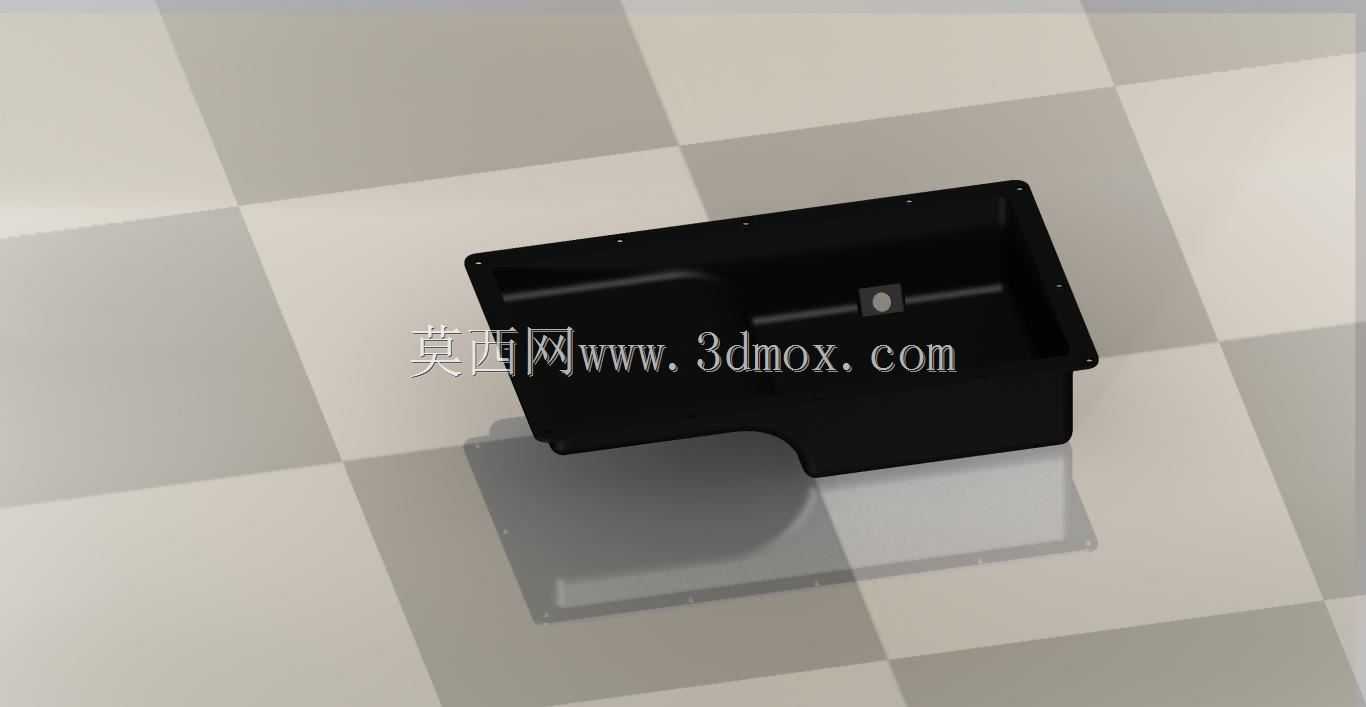

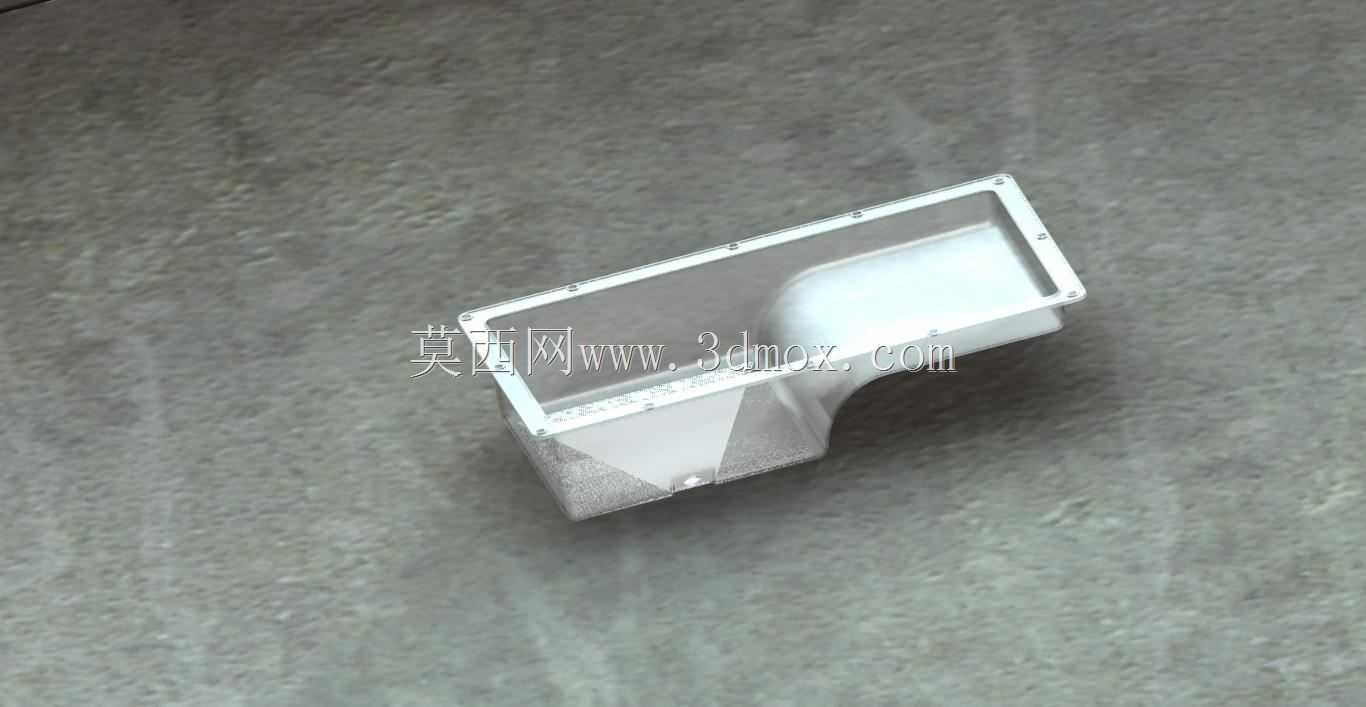

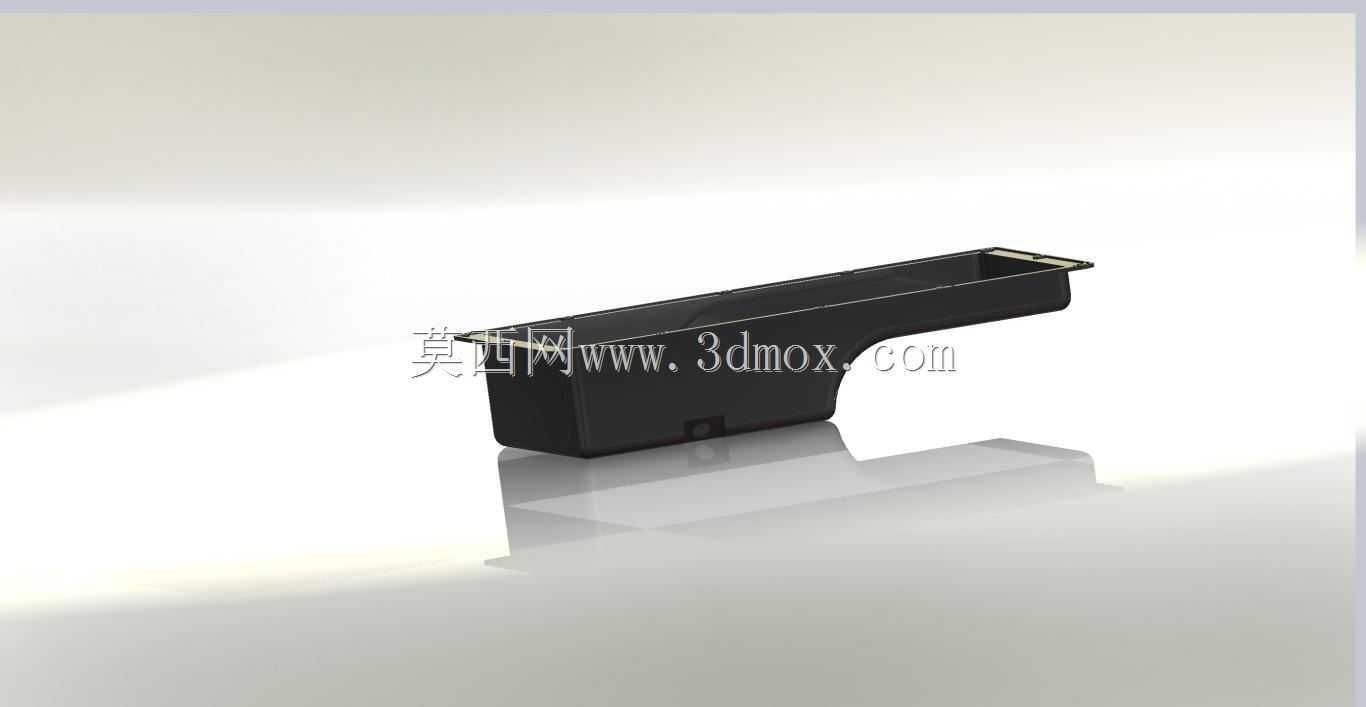

　　从外形上看，该油底壳采用深浅变化的盆式腔体，主体为薄壁壳状结构，上部开口与缸体或下曲轴箱结合，周边布置连续安装法兰面。法兰上的螺栓孔位置需要与发动机缸体对应孔位严格匹配，孔距、边距、孔径和局部加强凸台共同决定密封可靠性。腔体一侧下沉形成较深集油区，便于车辆在坡道、加速、制动等工况下仍能保持机油泵吸油口浸没；另一侧轮廓随曲轴运动包络、横梁避让和整车布置空间收窄，形成不规则侧壁与局部台阶。

　　实际设计中，油底壳的内腔深度并非越深越好。深腔可以提高储油能力并稳定吸油，但会增加发动机整体高度，影响整车离地间隙；浅腔有利于布置，却可能在动态倾斜时暴露机油泵集滤器。该模型通过局部深坑与周边浅区组合，在有限高度内兼顾储油量和吸油可靠性。底部较平的区域有利于机油静置和污染物沉降，倾斜过渡面则引导回油向集油区流动，减少机油在肋板、拐角处滞留。

　　上部法兰面是密封设计的重点。法兰需要具备足够的压紧刚度，避免螺栓拧紧后出现局部翘曲。模型中法兰边缘较腔体壁厚更宽，并在螺栓孔周围形成局部加厚或凸台，使密封压力沿接合面连续分布。若用于冲压钢板方案，法兰与侧壁之间通常通过拉延圆角过渡；若采用压铸铝合金或塑料复合方案，则可加入加强筋、挡油板安装位和散热肋。无论采用哪种工艺，三维建模时都应保留合理圆角，避免尖锐转角造成应力集中或成形困难。

　　腔体内置挡油结构的意义在于抑制车辆剧烈变工况下的机油波动。曲轴和连杆高速旋转会带动空气与机油形成飞溅，油面若大幅晃荡，既可能增加搅油阻力，也可能使机油泵吸入空气。油底壳内部可设置挡板、导流板或稳压腔，使回油尽快进入下部集油区，同时限制油面纵向和横向涌动。该类结构在建模时不能只关注可见外形，还要体现挡板与壳体之间的安装间隙、焊接或螺接固定点，以及与曲轴平衡块、连杆大头的运动安全距离。

　　安装边界方面，油底壳上平面必须与发动机缸体下平面贴合，周边螺栓按规定顺序压紧。外侧轮廓需要避开前副车架、转向拉杆、排气管、变速器壳体和悬架运动件；底部还要考虑护板安装、机油尺插拔、放油螺塞操作以及碰撞余量。放油口通常布置在腔体最低且便于保养的位置，模型中若体现放油螺纹孔，应保证其周围有足够工具空间，并使机油能够依靠斜面自然排空。机油液位传感器或油温传感器接口若设置在侧壁，也需要关注插接件方向、线束走向和密封面形式。

　　从散热角度看，油底壳大面积外露，行驶气流可带走部分机油热量。壳体外形上的折边和加强筋不仅提高刚度，也能增加表面换热面积。但侧壁不能无限制增加筋条，因为内腔筋位会干扰机油回流，外表面筋位还可能积累泥水或影响最小离地间隙。工程建模时通常会把加强结构布置在法兰周边、底部承托区和吊装受力区，使刚度提升与油流组织相互协调。

　　该类零件对尺寸协调要求较高。上部开口轮廓决定曲轴装配后能否从下方合装；内腔最高点与曲轴平衡块之间需保留运动包络间隙；侧壁与发动机附件、整车框架之间要保留装配和振动位移余量；法兰密封面平面度、螺栓孔位置度以及放油螺塞孔轴线位置，都会影响后续加工和现场装配。三维设计阶段应通过发动机总成剖切、动态包络检查和整车底部间隙检查反复校核。

　　油底壳虽然结构看似简单，但它连接润滑、密封、NVH、制造工艺和整车布置多个环节。深腔储油、法兰密封、挡油稳油、底部放油、外侧避让和刚度加强，共同构成了该零件的核心设计逻辑。对于结构设计人员而言，建立此类模型时应重点还原壳体壁厚变化、安装孔位、内腔过渡和周边干涉边界，使其能够用于发动机下部结构评审、润滑系统布置以及保养维护空间分析。
