六角基座外螺纹快插式气动管接头

　　现场管路布设时，这类带六角基座的外螺纹快插式接头常被用在气动控制回路末端、小型液压站分支油路、检测仪器取气口以及自动化产线的气源分配节点上。它一头承担与阀体、气缸、电磁阀或机加工装块体的刚性螺纹连接，另一头通过宝塔式倒刺段承接软管，把压缩空气、低压冷却水或微量润滑介质稳定导入执行元件。

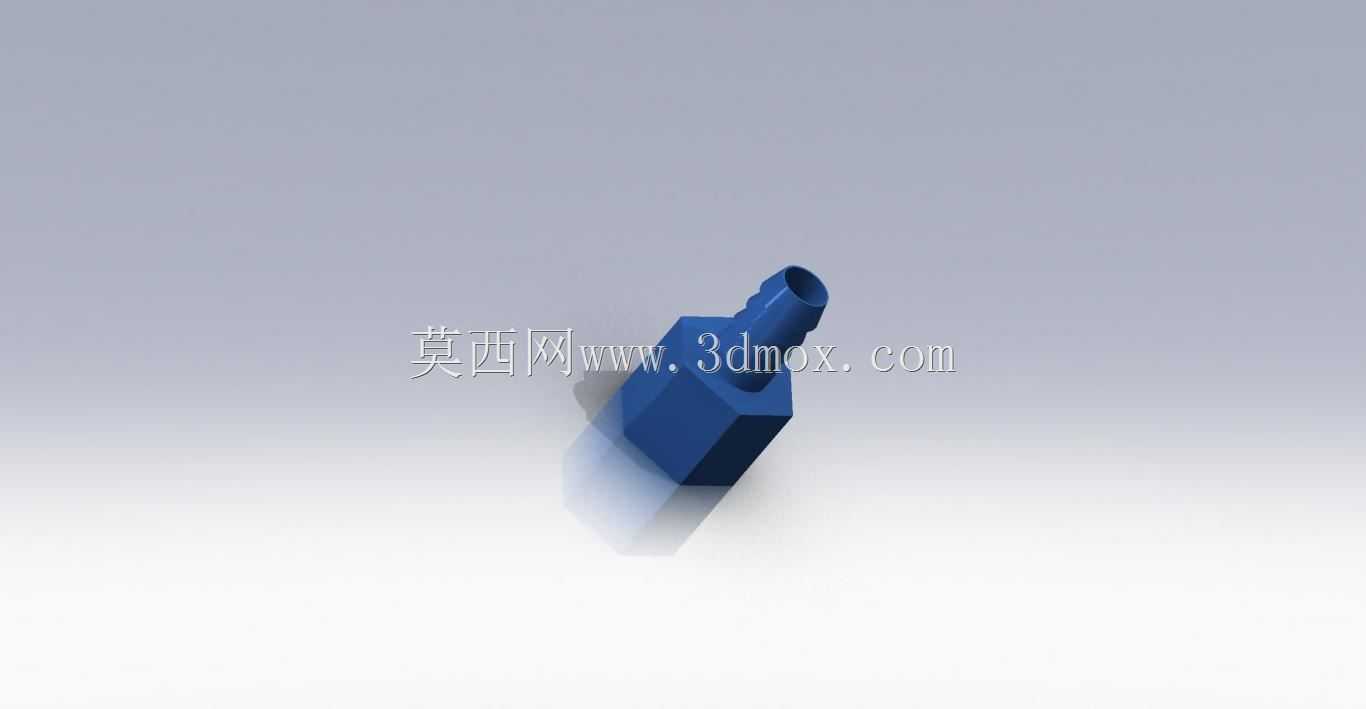

　　从结构上看，下部六方段是整个零件的受力与定位核心。扳手夹持面按标准对边尺寸成型，装配时可直接用开口扳手或套筒施加扭矩，避免圆柱面打滑；六方上端留出的台阶面在拧紧后贴紧被连接件端面，配合密封垫圈或生料带形成端面密封，防止介质沿螺纹牙侧渗漏。上部宝塔头采用多级倒刺锥段设计，齿尖外径略大于软管内径，软管推入后被倒刺反向锁止，工作压力下越拉越紧；相邻齿槽则为管卡提供卡位空间，在振动较大的冲压线、包装机附近使用时，可额外加装喉箍抑制软管松脱。

　　建模时先以回转体思路拉伸出主体外轮廓：底部外螺纹段按选定管螺纹标准绘制牙型，注意牙顶圆弧与牙根退刀槽的过渡，避免3D打印或数控车削时出现应力尖角；六方部分通过拉伸切除生成，再与回转体做合并，棱边按装配习惯倒0.3至0.5毫米小圆角，既减少热处理开裂风险，也避免操作工装时划伤手套。宝塔段各倒刺的锥度、齿宽和槽底圆角需要逐段标注，齿尖保持锐利以保证咬管力，槽底则必须圆角过渡，防止软管反复弯折后在根部产生裂纹。

　　安装边界方面，六方对边宽度决定了扳手回转空间，布局时在接头周围至少留出半个扳手厚度的操作间隙；轴向高度要计入软管最小弯曲半径，快插端上方不宜紧贴机壁，否则软管强行弯折会在倒刺根部形成死折，长期脉冲载荷下容易爆管。螺纹拧入深度需与对方螺纹孔有效牙数匹配，过深会顶坏阀体内腔，过浅则啮合牙数不足、承压能力下降。选型阶段还要核对介质相容性：普通气动回路用常规铜材即可，若输送腐蚀性切削液或有洁净要求的食品级气体，则需更换为不锈钢材质并调整表面处理。

　　在整机三维布局里，这类小件虽然体量不大，却直接决定管路走线是否顺畅。把接头模型放进装配体后，可同步检查软管走向、与相邻电缆桥架的干涉情况以及维护时的拆装顺序；六方端面与安装面的平行度、宝塔头轴线与软管走向的同轴度，都应在工程图中给出合理公差，保证批量装配时无需反复修配。
