多通路集成式流体分配歧管腔体结构

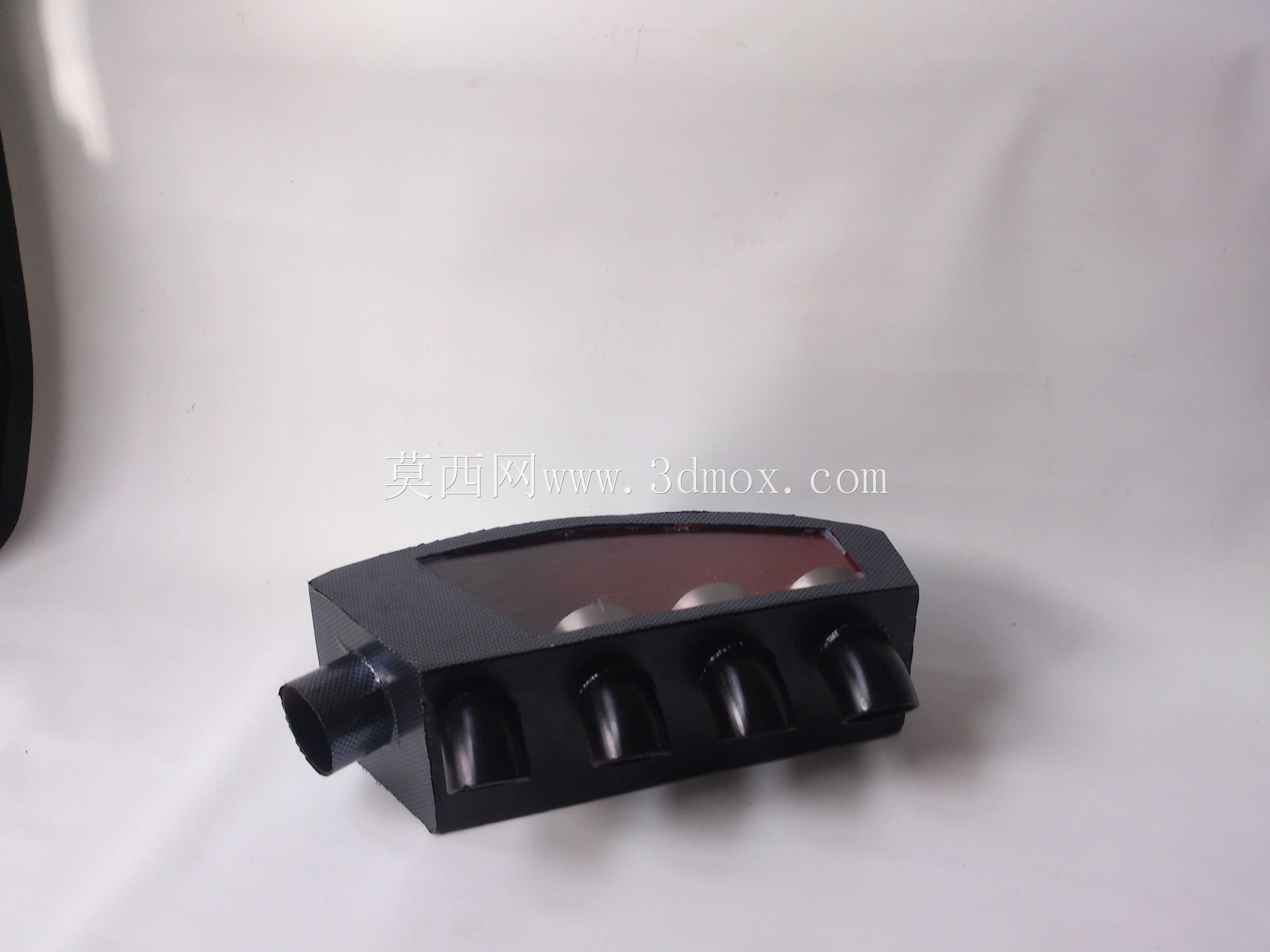

　　该腔体结构面向小流量流体分配与检测配套场景，常见于实验台气路梳理、小型气动执行单元供气分支、传感器标定台介质分流以及教学演示装置中。它把单路输入与多路输出集中在同一壳体上，减少现场用多根软管、多个三通接头反复拼接带来的泄漏点，也让管路走向在紧凑空间内更易控制。实际布置时，侧向单接口作为总输入，端部四个并列接口分别接出支路，可向压力开关、流量传感器、微型气缸或采样容器提供稳定介质通道。

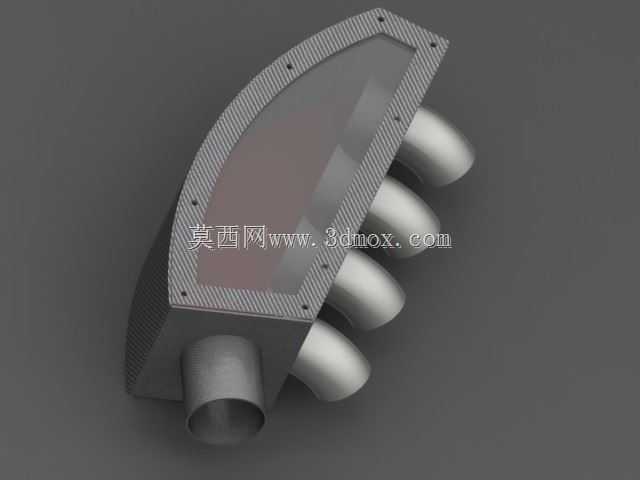

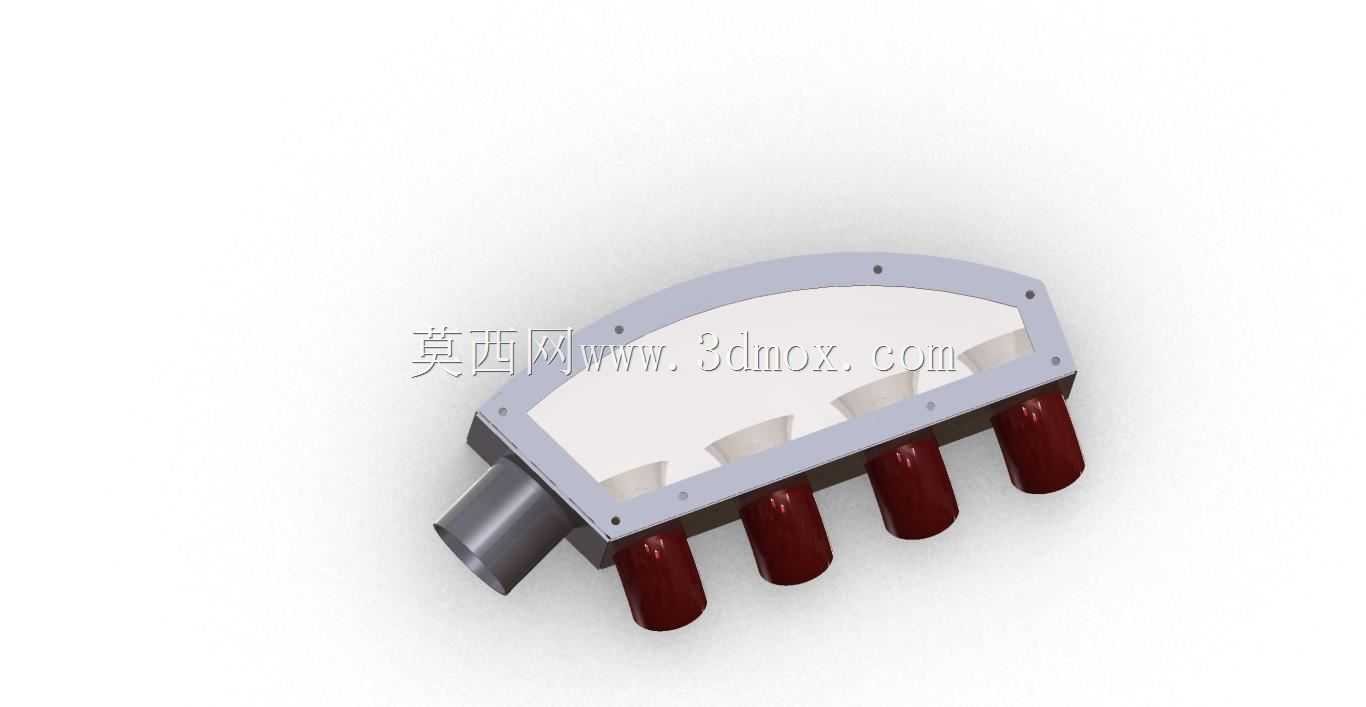

　　从结构思路看，壳体采用弧形上盖与平直基座结合的形态，上部弧面并非单纯造型处理：一方面抬高内腔容积，使输入流体进入后有短暂缓冲空间，避免支路之间因瞬时开关产生明显压力扰动；另一方面弧面过渡可降低内部死角，减少液体介质残留或气体夹带杂质时的沉积风险。四个输出接口沿基座直线等距排列，接口中心距保持一致，外接软管后线束/管路排布整齐，便于在面板上成组固定。侧向输入接口轴线与输出接口轴线呈空间垂直关系，适合从侧壁进管、从正面分出多路的安装方式，在设备侧板或安装板角落处占用深度更小。

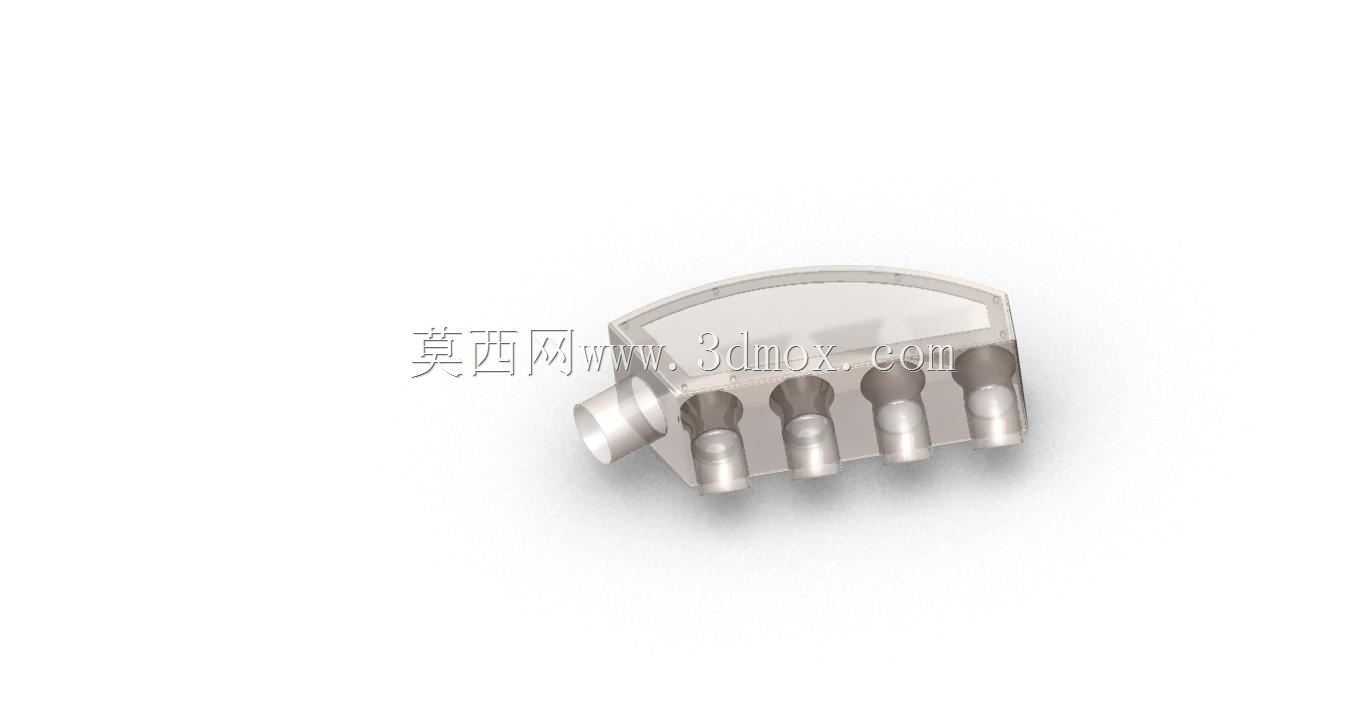

　　建模时需重点控制接口段的壁厚与同轴度。每个圆柱形接头都保留了插接段和根部加强过渡，插接段外径按常见软管内径公差取一致性尺寸，根部圆角可降低装配时反复插拔造成的应力开裂。透明材质表达用于展示内部流道走向，工程落地中可替换为透明PC、亚克力或经阳极氧化的铝合金；若用于气体检测，透明件还能直接观察内部是否存在冷凝液、杂质堆积。壳体底部平面作为主要安装基准，贴板放置后可通过螺钉或扎带固定，接口伸出高度需预留手指插拔软管和安装卡箍的空间。

　　安装边界上，并列四接口决定了宽度方向的主要尺寸，设计时应在最外侧接口之外留出软管弯曲半径，避免软管强行弯折造成通流截面变小。侧向输入接口在厚度方向突出，设备后壁与壳体之间要保留接管距离；若采用快插接头，还需额外预留按压拆卸环的操作空间。上部弧形腔顶为最高点，上方不宜紧贴其他构件，以免透明罩受压变形。流道孔径在模型中按支路流量均衡原则处理，输入通流面积不小于各支路总和的合理比例，支路出口孔径一致，保证四路阻力特性接近。

　　在检测类设备中，这类歧管常与压力、流量或液位传感器配合：总路输入经稳压后进入腔体，四个支路可分别接入不同被测点位，通过对比支路传感器信号判断管路堵塞或泄漏。用于碳水化合物相关分析装置时，腔体可作为试剂或气体缓冲分配段，透明壳体有利于观察气泡生成与液体输送状态。结构设计上把接口、腔室和安装基准整合为一体，减少了装配零件数量；密封主要依靠软管抱紧接头柱面，必要时可在接头根部增加密封圈槽。维护时只需拔下支路软管，对内腔进行冲洗或吹扫，弧形顶面与平直底面之间的过渡圆角也能避免清洁盲区。

　　三维建模过程中，曲面壳体与多个接头柱体的相贯区域是关键，布尔合并后需检查内壁交汇处是否出现薄壁厚或突变台阶。接头端部可做轻微倒角，方便软管装配；基座边缘则保持规整，便于与安装板贴合。整体结构不以承受高压为目标，更适合低压气体、常温液体或实验介质分配，选型时应根据介质腐蚀性确认壳体材料，并按软管规格复核接头外径与插入长度。
