拖车活动地板液压驱动执行结构

这套液压驱动结构主要服务于货运拖车的活动地板装卸场景，在散装物料、托盘货混合装载的公路货运工况里，替代传统人工装卸或者额外叉车作业的流程，靠液压动力驱动地板条做往复步进运动，就能把车厢深处的货物平稳输送到车厢尾部，或者把尾部堆装的货物均匀铺到整个车厢内部，全程不需要人员进入车厢内部作业，尤其适配冷链运输、散粮运输、废弃物转运这类需要频繁装卸、作业空间受限的场景，能把单趟装卸的作业时长压缩六成以上，也能避免人工在密闭车厢内作业的安全隐患。

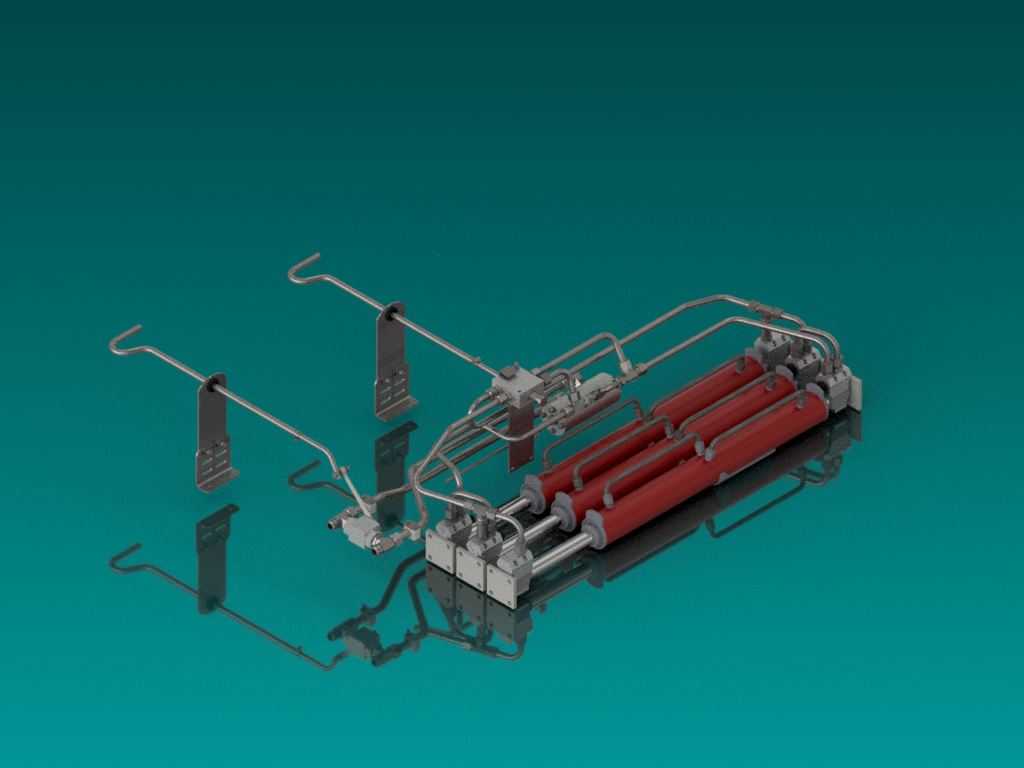

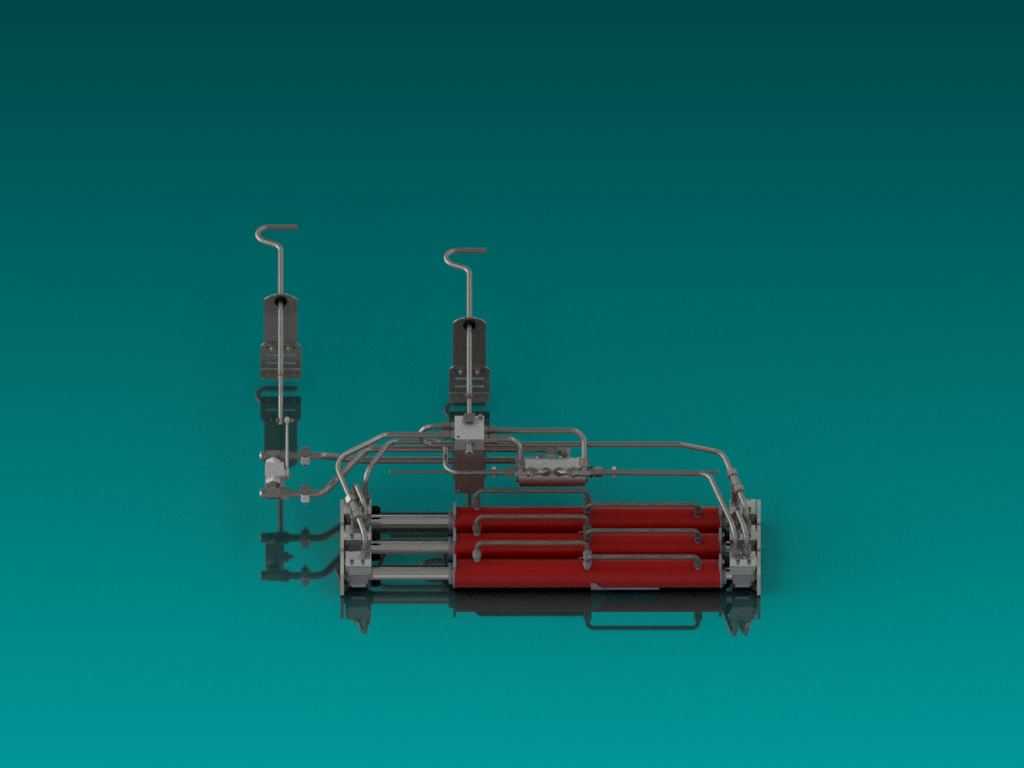

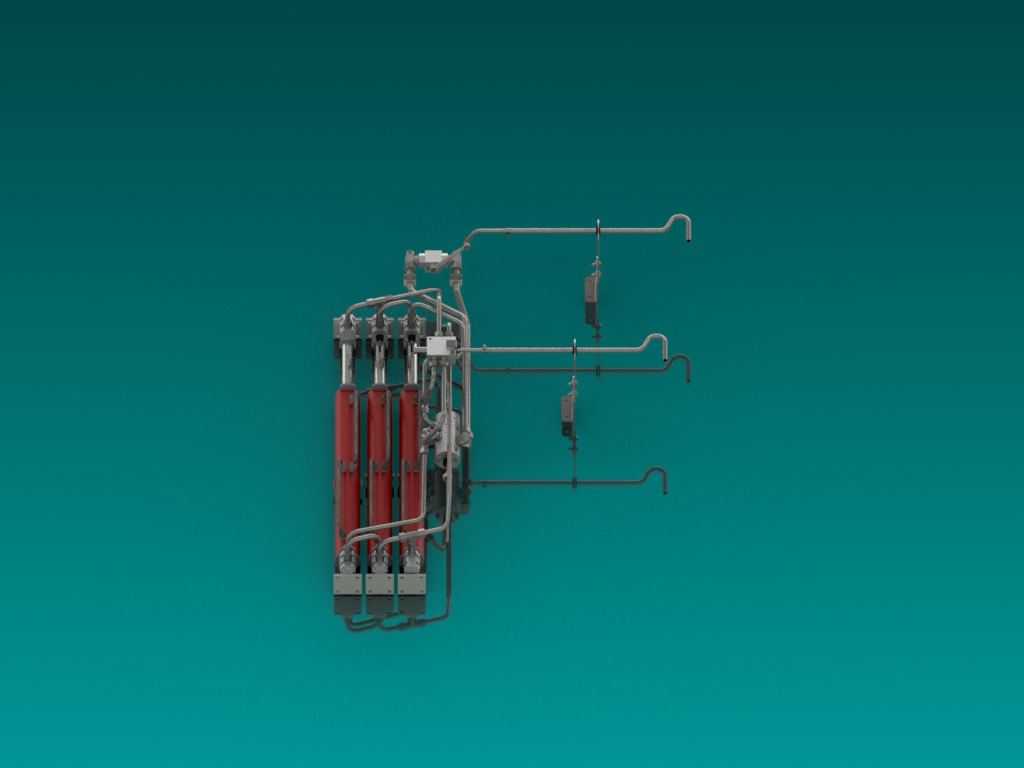

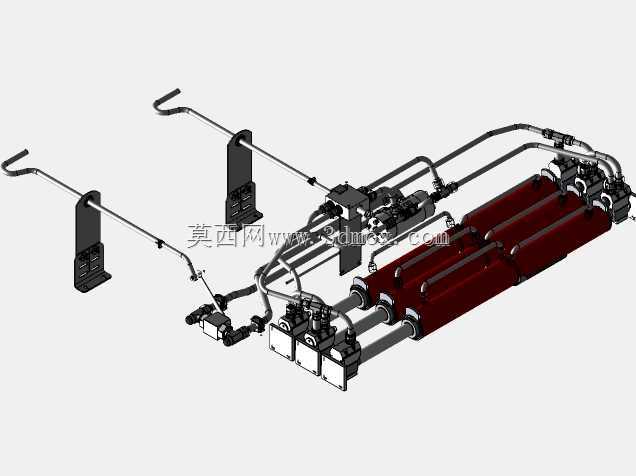

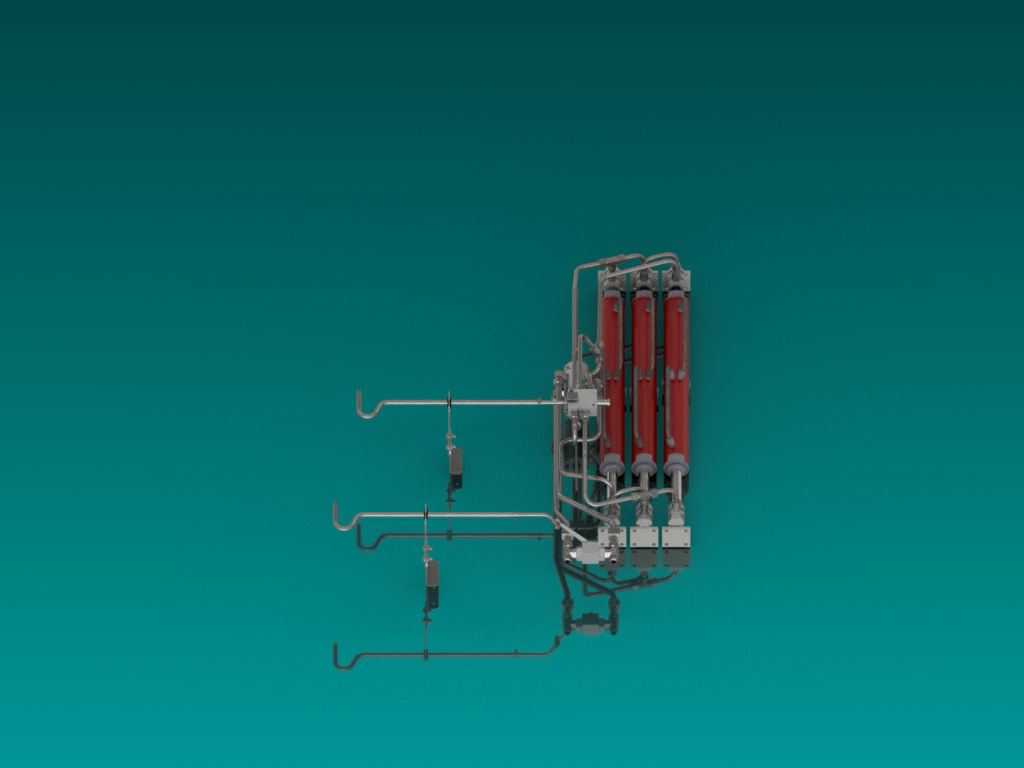

从功能实现逻辑来看，整套结构采用双列平行油缸作为动力输出核心，两组油缸的行程完全同步，通过端部的连接摆臂带动地板的联动拉杆做往复直线运动，每一组油缸的进出油口都集成了硬管管路排布，所有管路都沿油缸安装座的侧面做贴附式固定，没有悬空的管路段，避免车辆行驶过程中颠簸振动导致管路接头松动渗油。管路的转角位置全部采用成型弯管接头，没有现场弯折的软管段，一方面能降低管路沿程压力损失，保证两组油缸的进回油流量完全一致，避免出现动作不同步导致地板卡滞的问题，另一方面硬管的抗老化、抗磨损性能远高于软管，在车厢底部多尘、存在货物碎屑剐蹭的环境里，使用寿命能提升三倍以上。

设计阶段首先考虑的是安装边界的适配性，整套驱动单元的整体宽度严格匹配标准货运拖车的底盘纵梁间距，油缸的安装座直接通过螺栓固定在底盘的预埋安装板上，不需要对底盘做额外的切割焊接改装，安装时只需要把整套单元整体吊装到底盘预留位置，对齐螺栓孔锁紧之后，连接进出油主管路和端部的摆臂联动轴就能完成装配，后期维护的时候也可以整体拆出，不需要拆解车厢地板结构。油缸的行程参数完全匹配活动地板的单步移动距离，不会出现超程导致地板条脱轨的问题，油缸两端都设置了缓冲阻尼结构，在活塞运行到行程端点的时候不会产生刚性撞击，既能降低作业过程中的噪音，也能减少连接摆臂的冲击载荷，延长整套传动结构的疲劳寿命。

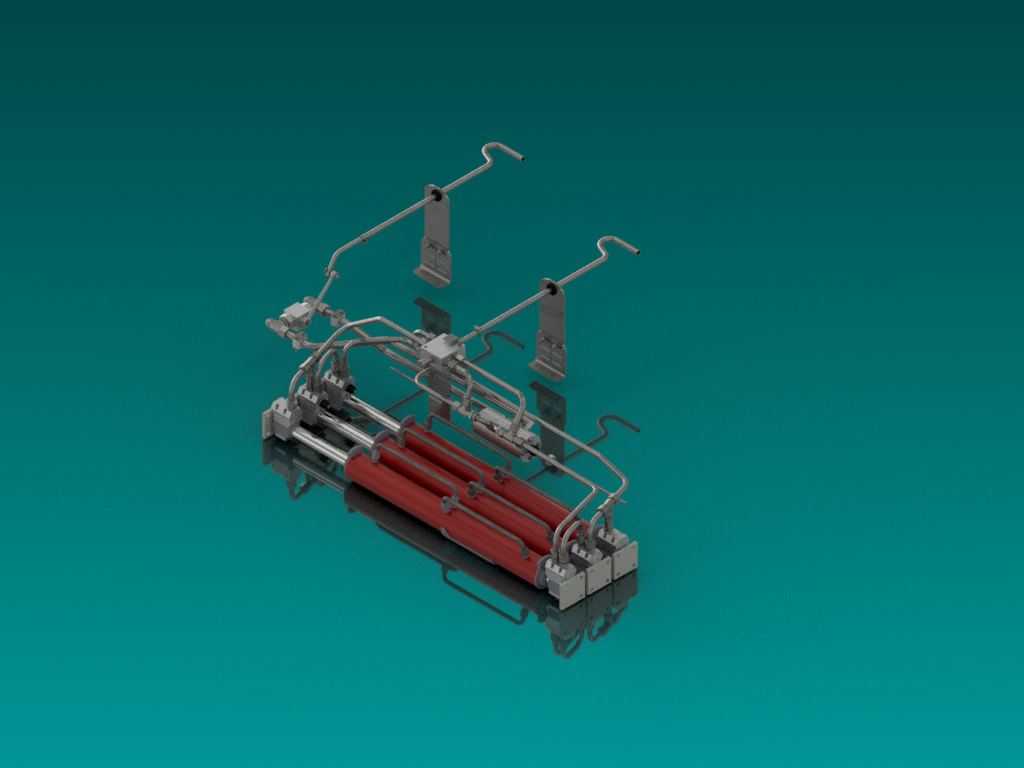

结构细节上，端部的摆臂连接座采用了自润滑轴承衬套，不需要定期加注润滑脂，在车厢底部多尘、潮湿的环境里也不会出现锈死卡滞的问题，摆臂的铰接点都设置了防尘密封胶圈，能阻挡泥沙、碎屑进入铰接缝隙。上方的两个固定支架是用来连接地板的导向限位结构，支架上的长圆孔设计可以补偿安装过程中的位置误差，也能吸收车辆行驶过程中底盘变形带来的位移量，避免支架出现应力断裂。整套结构的所有外露金属件都做了镀锌防腐处理，油缸杆表面镀了硬铬，能抵御融雪剂、货运物料带来的腐蚀，适配跨区域、不同气候环境下的长途运输作业需求。

从实际作业的负载特性来看，这套驱动结构的输出推力完全匹配满装载状态下活动地板的移动阻力，在输送散装颗粒物料的时候，不会因为物料堆积的阻力过大出现动作停滞，油缸的运行速度可以通过液压系统的流量阀做无级调节，装卸易碎货物的时候可以调低运行速度，保证货物输送平稳，装卸散料的时候可以调高速度提升作业效率。管路的排布还预留了压力检测接口，日常检修的时候不需要拆解管路就能直接接表检测系统工作压力，快速判断是否存在内泄、堵塞的故障点，降低运维的排查难度。
