快插式液压管路耦合接头结构设计

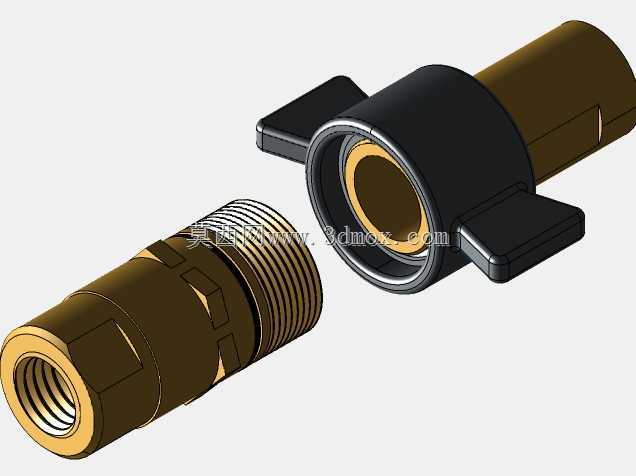

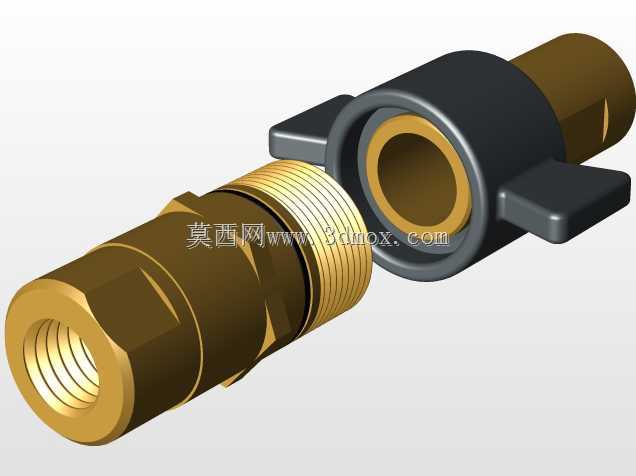

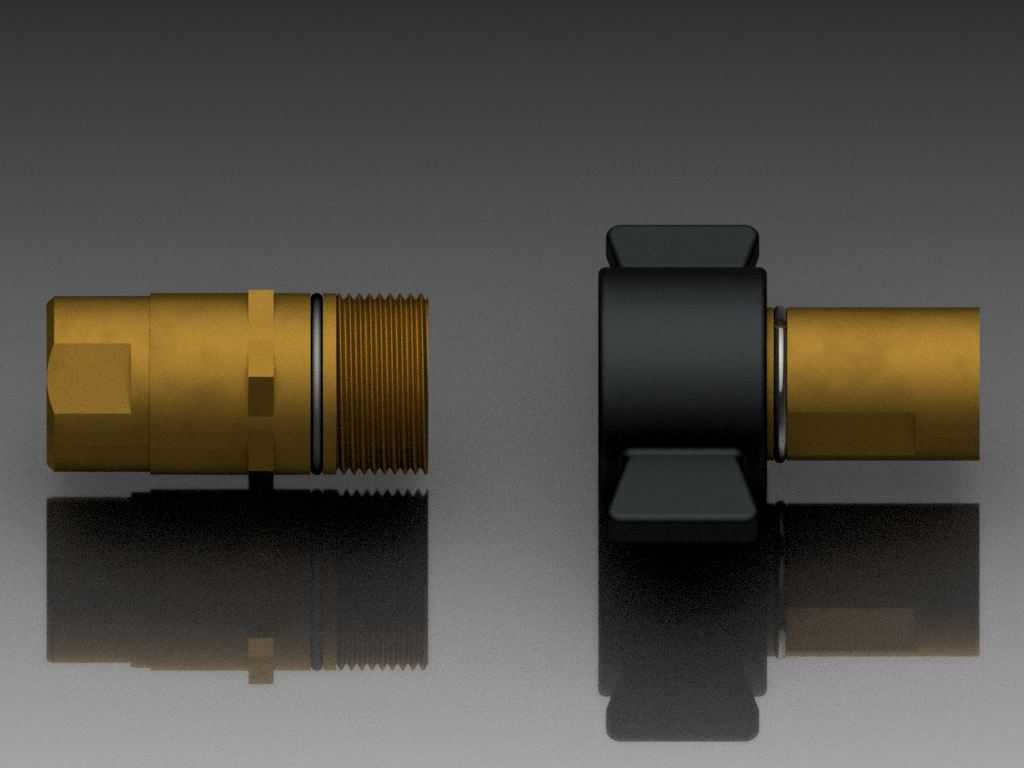

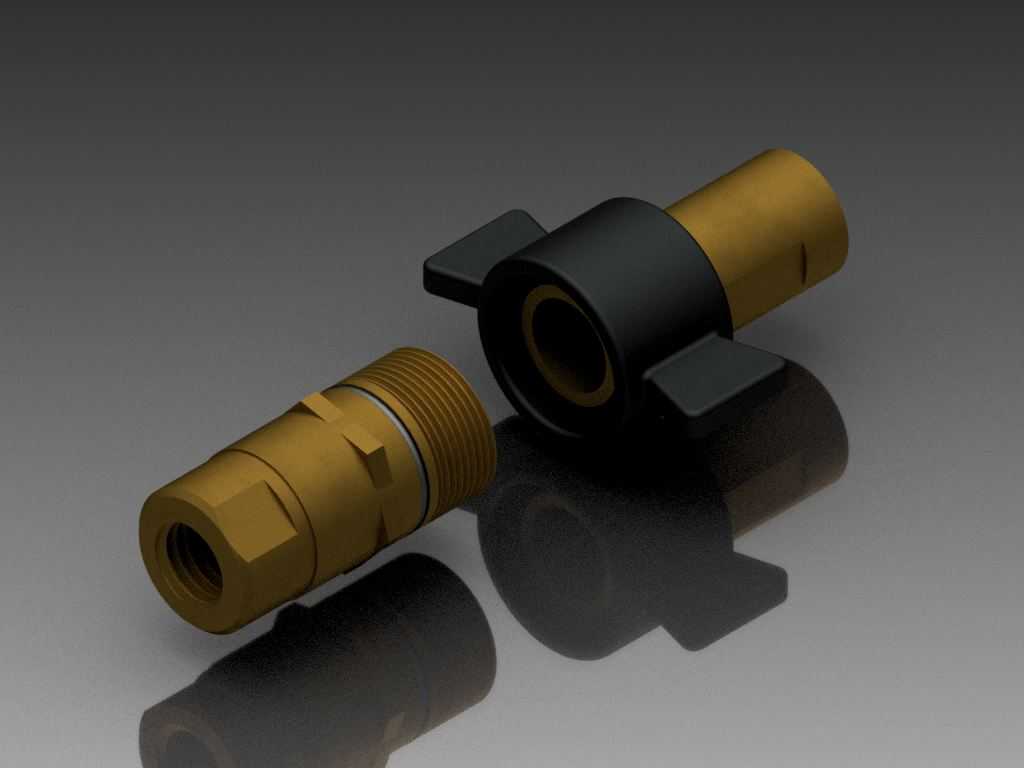

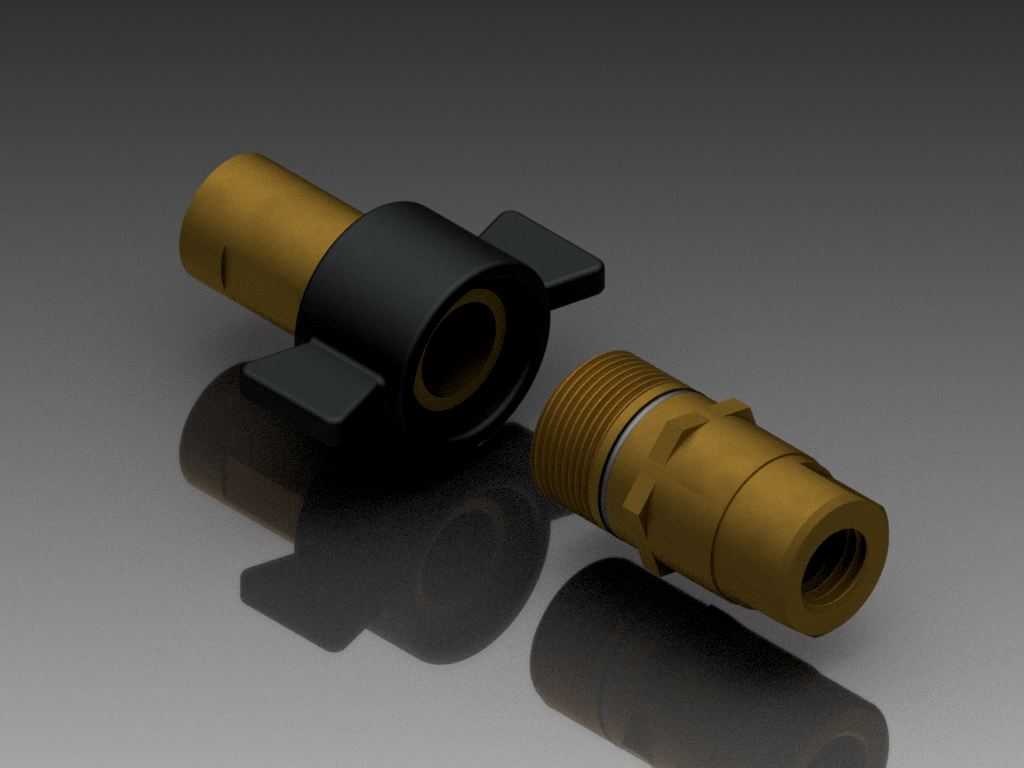

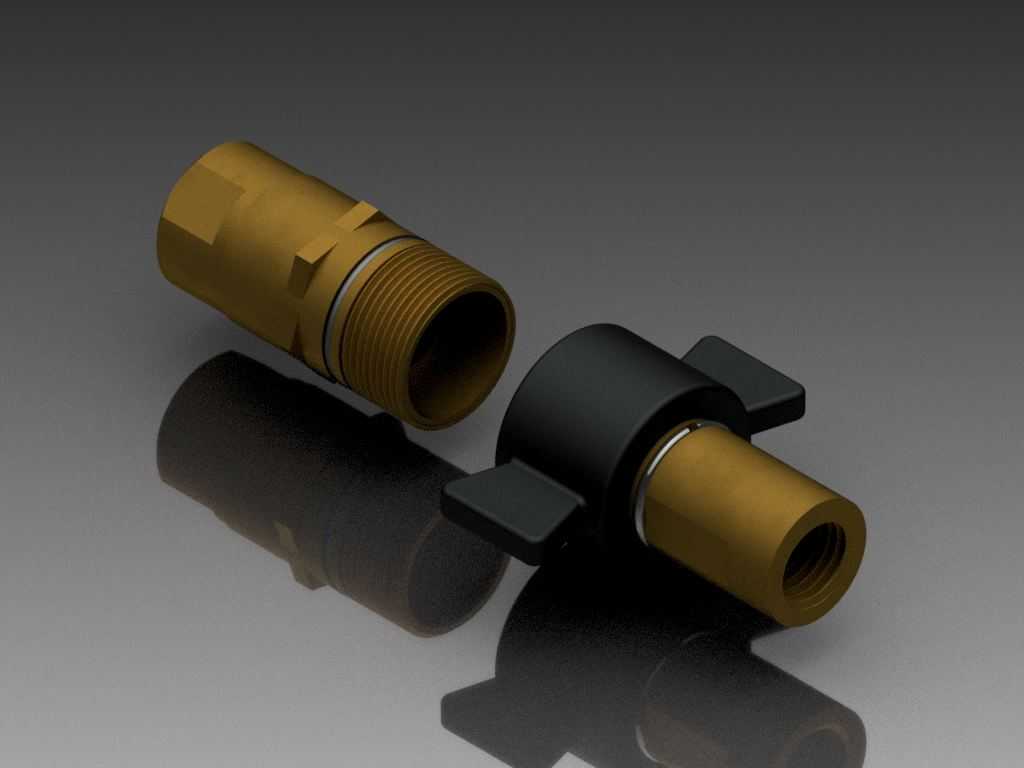

在行走机械液压系统、工业设备流体输送回路的现场运维与装配场景中，管路连接的可靠性、拆装效率直接决定了设备的停机维护时长与管路泄漏风险，这款快插结构的液力耦合接头，正是针对中低压流体回路的快速拆装需求开发的连接部件。不同于传统螺纹接头需要多圈旋拧、配合生料带或密封胶实现密封的形式，该接头采用公母头对插锁定的结构，公头端加工有外螺纹段，可预先固定在阀块、泵组或执行元件的油口上，外螺纹靠近对接端的位置设计有六角拧动面，装配时可使用标准开口扳手卡住该位置施加扭矩，避免拧动过程中接头本体跟转损伤密封面，六角面的对边尺寸符合常规液压管接头的扳手空间规范，相邻安装的油口中心距只要满足常规液压阀块的设计间距，就不会出现扳手干涉无法拧紧的问题。母头端设计有两个对称的翼型扳扣，对接时只需将公头插入母头内孔到底，翼型扳扣会在内部弹簧卡件的作用下自动卡入公头的锁定环槽，无需额外操作即可完成连接锁定，拆卸时只需同时向内按压两个翼型扳扣，即可带动内部卡件脱离锁定槽，直接拔出公头完成分离，整个拆装过程无需额外工具，单人即可在数秒内完成操作，尤其适合需要频繁插拔管路的测试台架、可拆卸液压工装、农用机械快速挂接机具这类场景。从密封结构设计来看，公头对接端的外圆加工有两道环形密封槽，内置O型橡胶密封圈，当公头插入母头内孔时，密封圈与母头内孔的精加工面形成过盈配合，可承受16MPa以内的工作压力，密封槽的倒角与宽度尺寸符合液压气动用O型密封圈的安装规范，可避免密封圈在插拔过程中被切边损伤，同时母头内孔的入口处设计有15度的导入倒角，对接时即使公母头存在小角度的轴向偏差，也能顺利导入内孔，不会磕碰损伤密封圈。接头的主体材质采用黄铜与高强度工程塑料搭配，黄铜部分负责承压与螺纹连接，具备良好的抗腐蚀性能与加工精度，适合矿物液压油、乳化液等常规液压介质的输送，母头外侧的黑色部件为增强工程塑料材质，既作为翼型扳扣的支撑结构，也能在接头受到外部磕碰时起到缓冲作用，同时降低接头整体重量，相比全金属结构的同规格快插接头重量降低约30%，在移动设备上使用时可减少管路端的负重，降低管路振动带来的接头疲劳风险。从安装边界尺寸来看，公头的总长度、外螺纹规格、六角对边尺寸均与同通径的常规外螺纹直通接头保持一致，母头对接后的总外伸长度比传统螺纹接头缩短约15%，在安装空间局促的设备内部，比如工程机械的动臂管路、机床的主轴单元周边管路布局时，不会因为接头长度过长出现与周边结构件的干涉，接头的通径尺寸匹配6mm内径的液压软管，额定流量下的压力损失控制在0.1MPa以内，不会对回路的流量传输造成明显影响。在实际选型应用中，这类耦合接头需要注意工作介质与密封圈材质的兼容性，若用于水基介质、磷酸酯抗燃油等特殊流体，需要更换对应材质的密封圈，同时接头的锁定结构设计有防松脱结构，在设备运行产生持续振动的工况下，翼型扳扣不会因为振动自行弹开导致管路脱开，内部的卡紧力经过匹配设计，即使管路内存在残余压力，只要不超过额定工作压力，接头也不会出现意外脱开的情况。建模过程中，对接部位的配合公差是设计重点，公头密封段的外圆公差采用h7精度，母头内孔采用H8精度，既保证插拔过程的顺畅度，不会出现卡滞或过松的情况，也能保证密封圈的压缩量处于合理区间，压缩量过大会导致插拔力过大、密封圈磨损加快，压缩量过小则会出现密封失效泄漏的问题；翼型扳扣的转轴位置设计有间隙补偿结构，长期反复插拔后即使出现轻微磨损，也能保证卡件的卡入深度满足锁定要求，延长接头的整体使用寿命。
