AXN轴配套盘式制动摩擦片结构设计

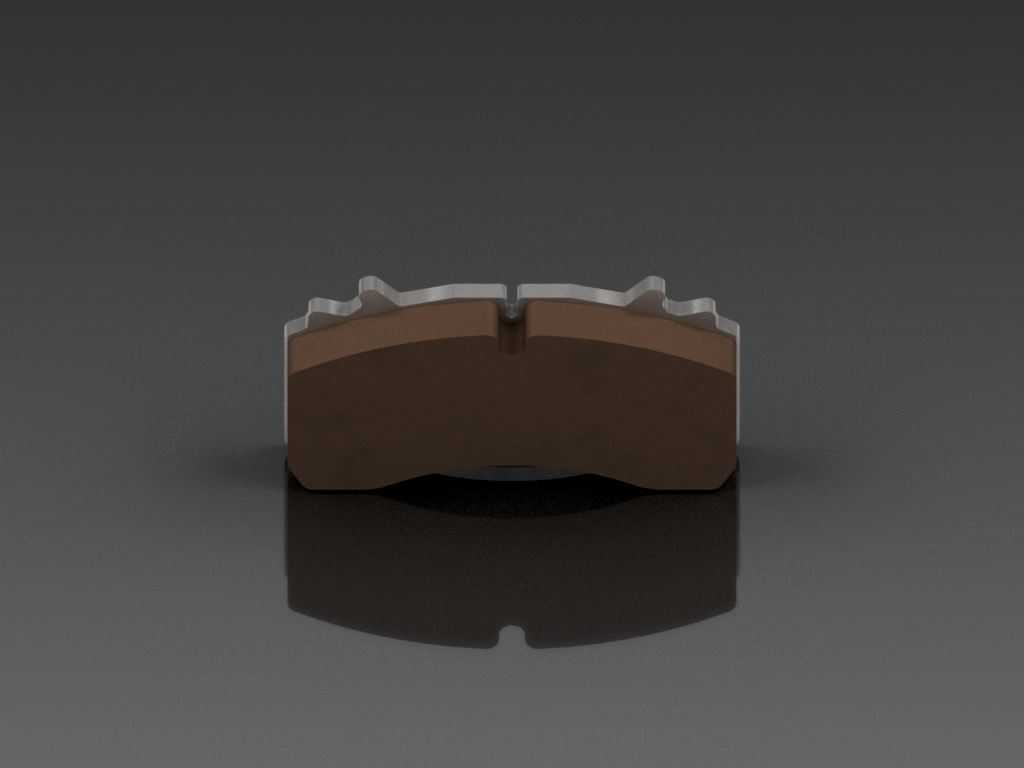

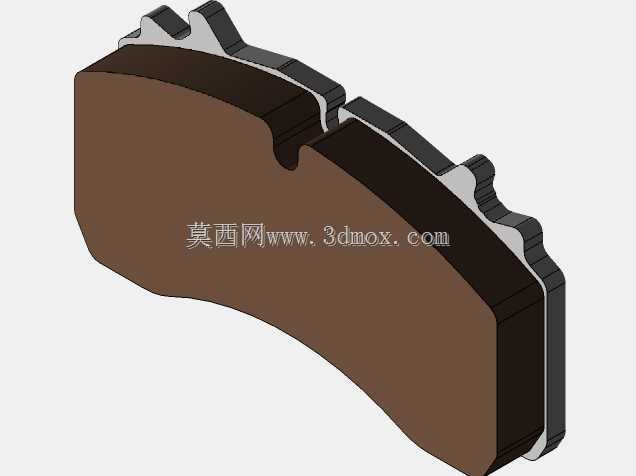

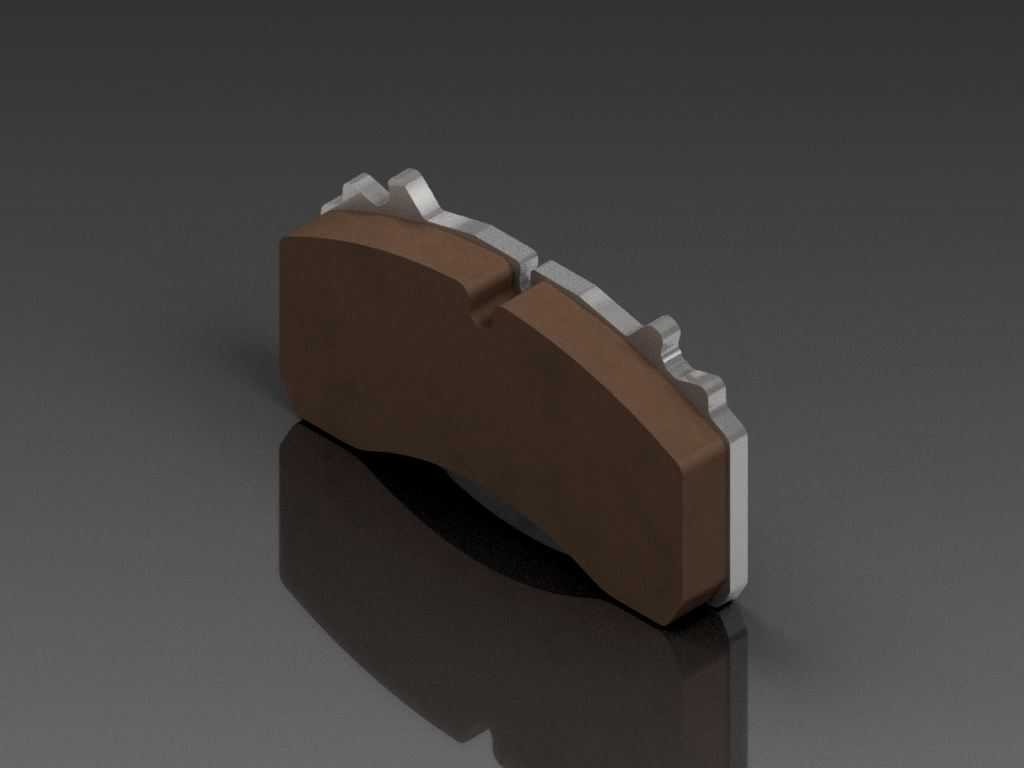

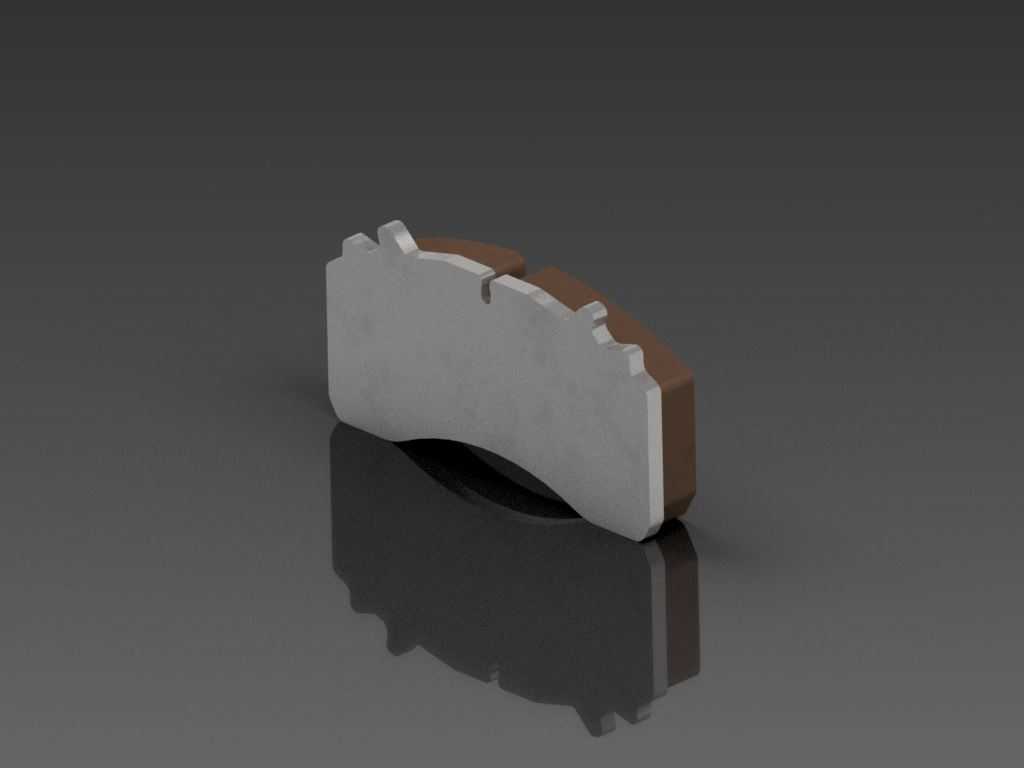

　　在商用车拖挂轴组、重载工业转运拖车的行走系统中，盘式制动结构的摩擦副组件直接决定了制动响应效率与重载工况下的制动可靠性，本次建模的盘式制动片，正是适配带盘式制动器的AXN轴端安装场景的核心摩擦部件。从实际装车工况来看，这类制动片需要承受轴端传递的径向、轴向复合载荷，在制动过程中，摩擦材料层与制动盘接触时会产生瞬时高温与剪切力，因此建模过程中首先明确了钢背与摩擦层的结合边界：钢背部分采用带定位凸耳的异形轮廓，凸耳结构直接卡入制动卡钳的导向槽内，既限制制动片在制动过程中的周向转动位移，也为制动片的轴向滑动提供导向，避免制动偏磨。摩擦材料层的外形并非规则矩形，而是根据AXN轴配套制动盘的有效摩擦半径做了弧形适配，

　　摩擦面的轮廓弧度与制动盘工作面完全匹配，保证制动时接触面积达到设计值的90%以上，避免局部压强过高导致的摩擦材料异常磨损或热衰退。从安装边界来看，钢背的安装定位尺寸完全匹配AXN轴端卡钳的安装槽宽度，凸耳的厚度、倒角尺寸都做了适配性设计，安装时无需额外修配即可直接卡入导向槽，钢背背面的减震片贴合面做了平面度约束，保证减震降噪片能够完全贴合，减少制动过程中的共振异响。设计过程中没有采用通用制动片的等厚摩擦层结构，而是根据制动盘旋转时的线速度分布，对摩擦层的厚度做了梯度优化：摩擦半径较大的外侧区域摩擦层厚度略大于内侧，抵消外侧线速度更高带来的更快磨损量，让整个摩擦面的磨损速率趋于一致，延长制动片的整体使用寿命。

　　钢背与摩擦层的结合面做了燕尾槽式的嵌合结构建模，相比平面粘接结构，这种嵌合结构能够承受更大的剪切力，避免重载制动时摩擦层与钢背脱离的失效风险。从实际应用场景延伸，这类制动片不仅适配常规公路拖挂的AXN轴组，也可用于厂区内重载转运拖车、固定工位的盘式制动轴组，在频繁启停的工况下，摩擦材料的耐热特性与钢背的结构强度是设计时的核心考量，建模时特意还原了钢背边缘的排屑倒角，制动过程中摩擦产生的磨屑可以顺着倒角排出摩擦面，避免磨屑在摩擦面间堆积造成制动盘划伤或制动抖动。卡钳侧的接触凸台做了圆弧过渡处理，避免应力集中导致的钢背开裂，摩擦层的两端做了导入倒角，新片安装后首次制动即可平顺贴合，不会出现初始制动的突兀感。在建模的尺寸链校核环节，

　　重点控制了制动片总厚度与卡钳开口余量的匹配关系，保证摩擦层磨损到极限厚度时，钢背不会与制动盘发生硬接触，同时预留了足够的回退间隙，避免非制动状态下摩擦片拖磨制动盘。整个模型的结构细节完全还原了量产件的工程特征，没有做简化处理，从钢背的冲压成型轮廓到摩擦层的模压外形，都符合实际生产的工艺要求，既可以用于制动系统的装配干涉校核，也可以作为后续有限元热结构耦合分析的基础模型，帮助设计人员验证不同工况下制动片的温度场分布、应力分布，优化摩擦材料的配方与钢背的结构强度。
