拖车鼓式制动蹄结构设计方案

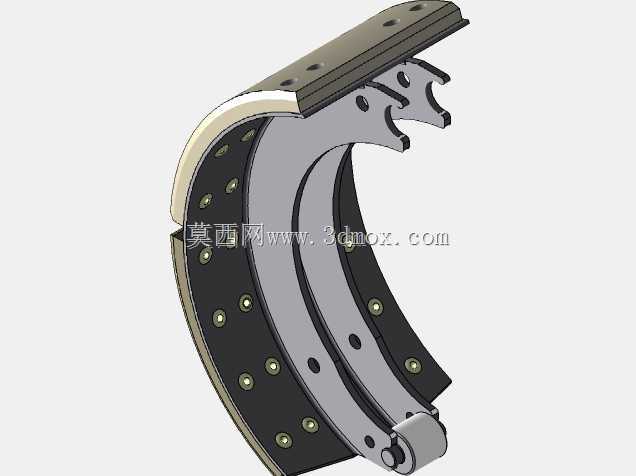

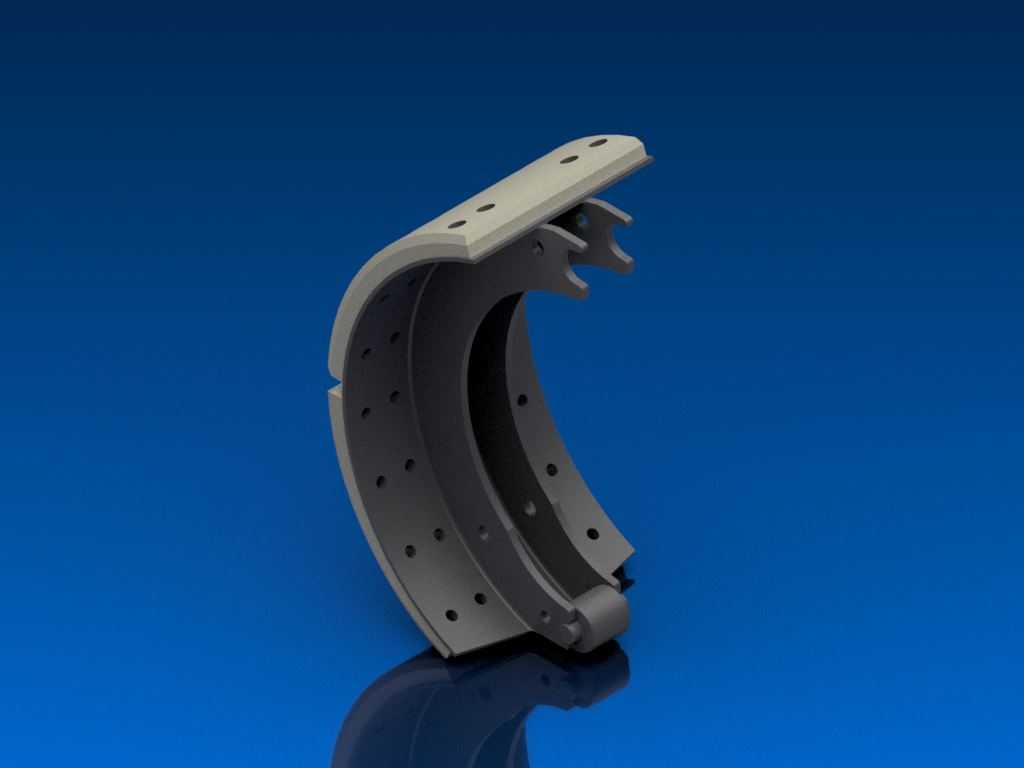

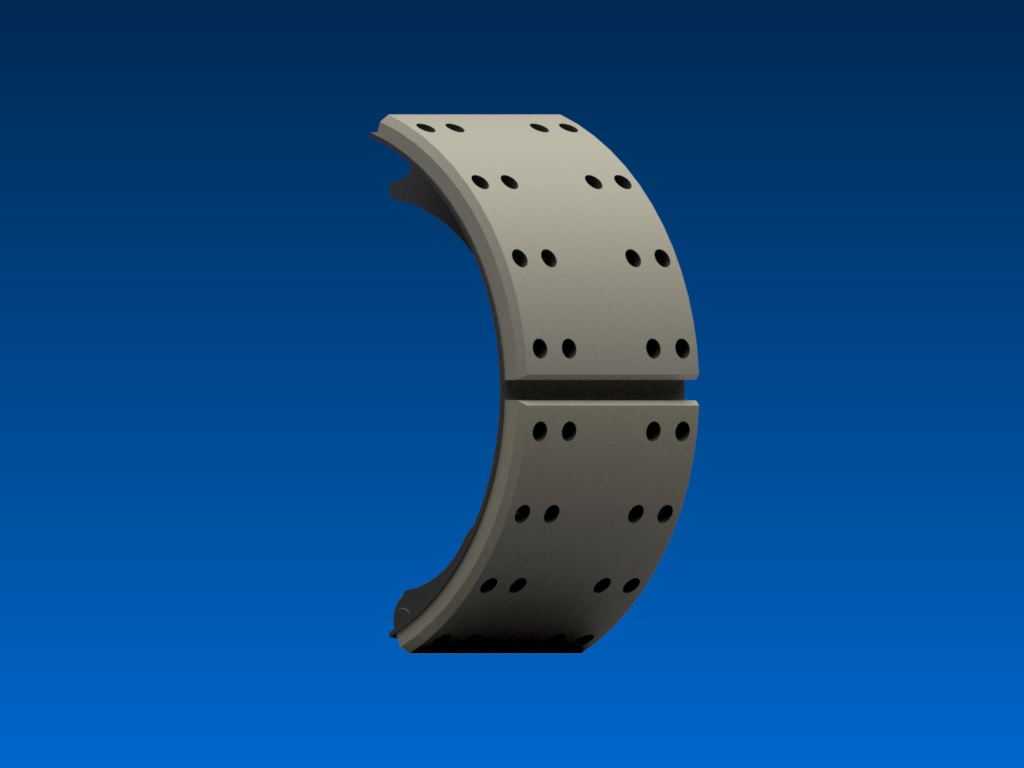

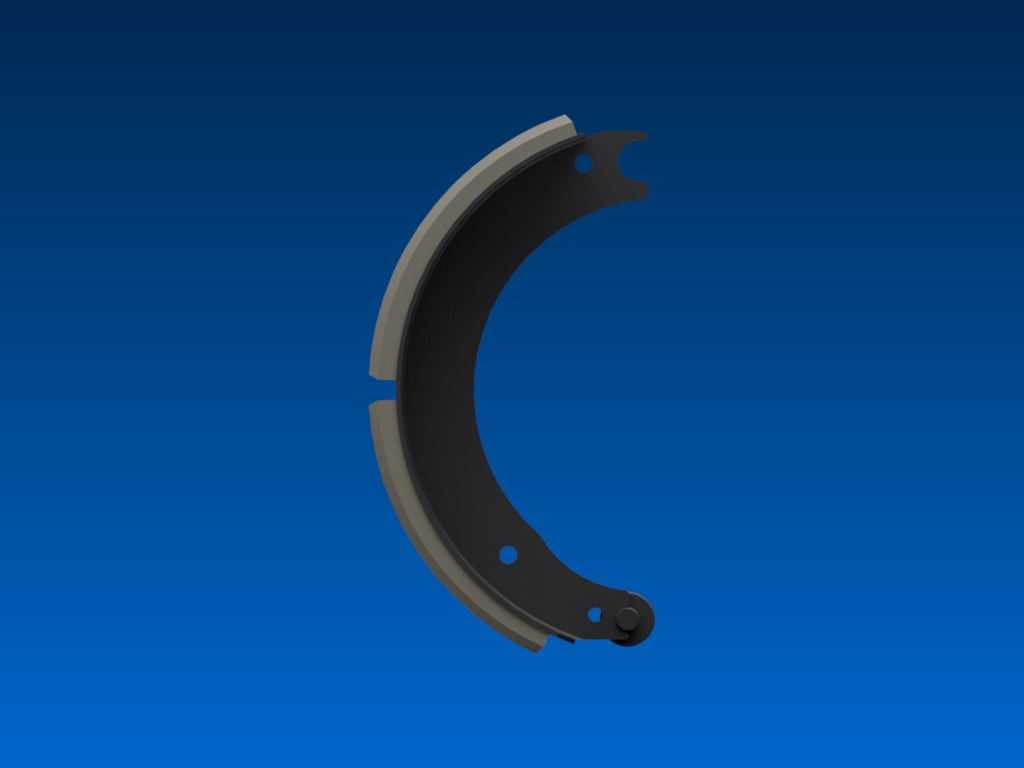

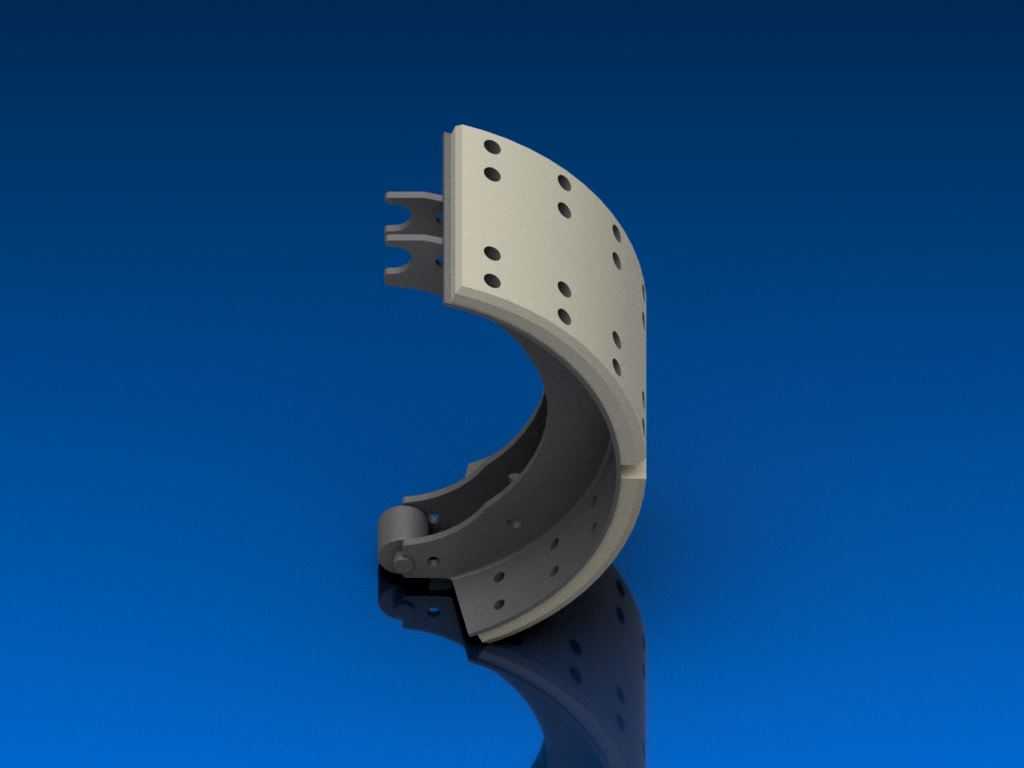

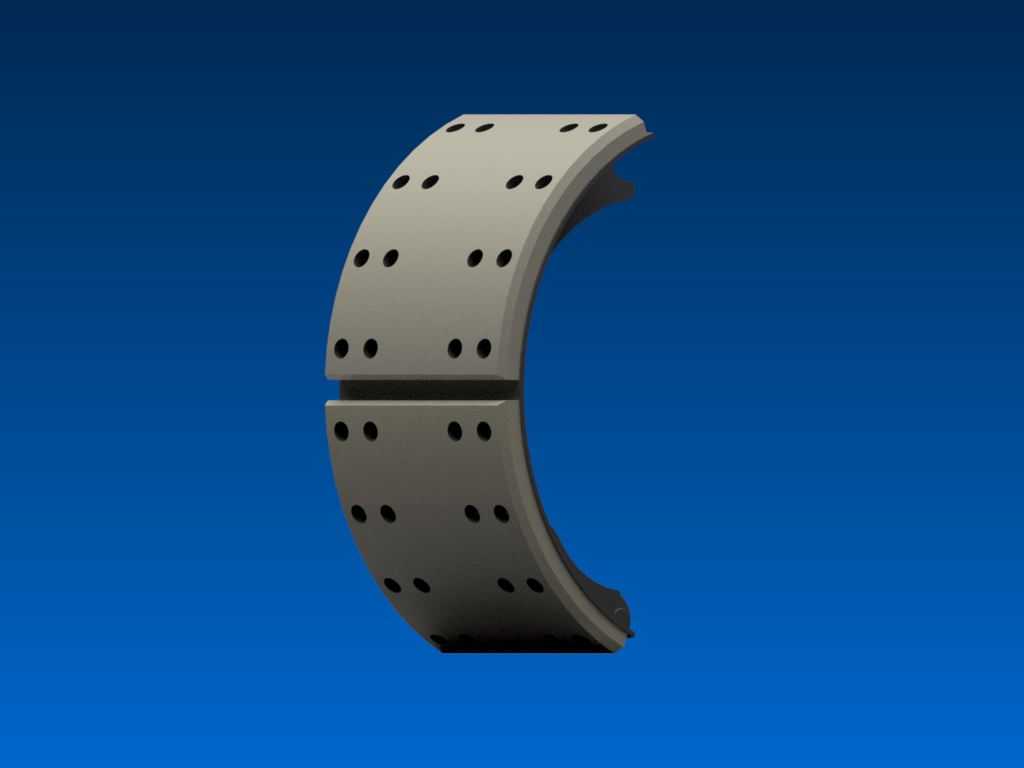

在挂车、农用拖车、中置轴货运拖挂这类非自走式轮式装备的制动系统里，鼓式制动蹄至今仍是应用占比极高的核心执行部件，这套制动蹄的结构设计完全围绕重载拖挂的制动工况展开，适配常规30K级额定载荷的拖车车轴安装位。从实际装车场景来看，这类制动蹄多匹配直径300mm级别的制动鼓，日常作业中需要承受频繁制动带来的摩擦热负荷，以及紧急制动时的径向撑开力，因此结构设计上优先保证刚性与摩擦面贴合度。整个蹄体采用弧形变截面筋板结构，外弧面为摩擦衬片安装基准面，上面预留的多组沉孔用于铆接固定摩擦衬片，孔位的排布沿弧长方向等距分布，保证衬片受压时受力均匀，避免局部偏磨导致制动跑偏。蹄体的两端分别设计有驱动端支撑槽与固定端铰接孔，驱动端对应制动凸轮的撑开位置，槽口的圆弧半径与凸轮轴工作面的曲率完全匹配，保证制动时凸轮转动撑开蹄片的过程无卡滞，力传递路径直接；固定端的铰接孔与车轴上的制动蹄支撑销配合，孔位的同轴度公差控制在0.05mm以内，避免蹄片转动时出现旷量。蹄体侧面分布的多组减重孔并非随意开设，每处开孔的位置都经过受力校核，避开了制动时的主应力传递路径，在保证整体刚性不下降的前提下，降低了蹄体自身的转动惯量，让制动回位动作更迅捷，同时也能减少制动过程中热量的积聚，帮助摩擦衬片散热。安装边界方面，这套制动蹄的两片蹄片对称布置时的最大撑开外径与对应制动鼓的内径预留了0.8mm的初始间隙，保证非制动状态下蹄片与鼓壁无拖磨，铰接孔的中心距与车轴底板上的支撑销安装孔位完全匹配，不需要额外改制安装位就能直接适配同系列的拖车桥。设计过程中特意将蹄片的弧面曲率做了微差处理，制动时在凸轮撑开力的作用下，蹄片会产生微量弹性变形，让外弧面的摩擦衬片能完全贴合制动鼓的内壁，最大化接触面积，避免局部接触导致的制动力不足或者衬片异常磨损。蹄体端部的卡槽位置做了加厚处理，因为这个位置是制动时受力最集中的区域，加厚的筋条可以承受凸轮施加的数千牛撑开力，不会出现端部变形导致的制动行程变长问题。在实际维保场景中，这种结构的制动蹄拆装十分便捷，只需要拆下支撑销的锁片，就能将蹄片从制动底板上取出，更换摩擦衬片时也能直接通过预留的铆接孔操作，不需要复杂的专用工装。对于经常在非铺装路面行驶的农用拖车、工程拖挂来说，鼓式制动蹄的密封性能更好，泥沙、灰尘不容易进入摩擦副内部，相比盘式制动更能适应恶劣的作业环境，这套制动蹄的结构设计也充分考虑了这一点，蹄片的侧边做了折边结构，能一定程度阻挡泥水进入摩擦面之间，延长衬片的使用寿命。建模过程中对每个安装孔的位置、弧面的轮廓度都做了参数化约束，调整参数就能快速适配不同载荷等级的拖车桥，比如调整弧长半径、铰接孔中心距就能衍生出适配20K、25K级车轴的同系列制动蹄结构，大幅提升后续变型设计的效率。
