拖车轴用30K通风式制动盘结构设计

在商用挂车、重载拖挂设备的行走制动系统里，车轴配套的制动部件直接决定了重载工况下的制动可靠性与连续制动热稳定性，这款适配30K载荷等级拖车轴的制动盘，是面向中重载拖挂场景开发的核心制动摩擦副零件。从实际装车场景来看，这类制动盘主要匹配总载荷30000磅级的拖挂车轴，常见于中型货运拖挂、工程设备转运拖板、农用重载拖车的行走系统，工作时需要配合钳盘式制动卡钳，在车辆减速、驻车、长下坡连续制动场景下，通过与制动片的摩擦将车辆动能转化为热能耗散，保障拖挂组合的行驶安全。

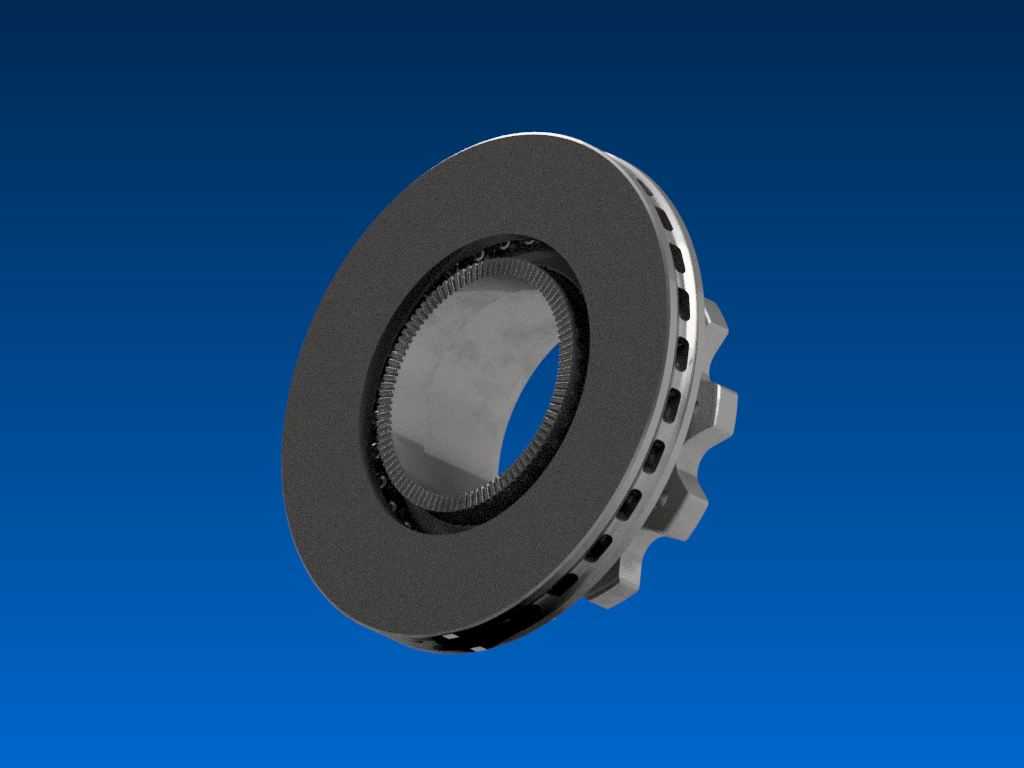

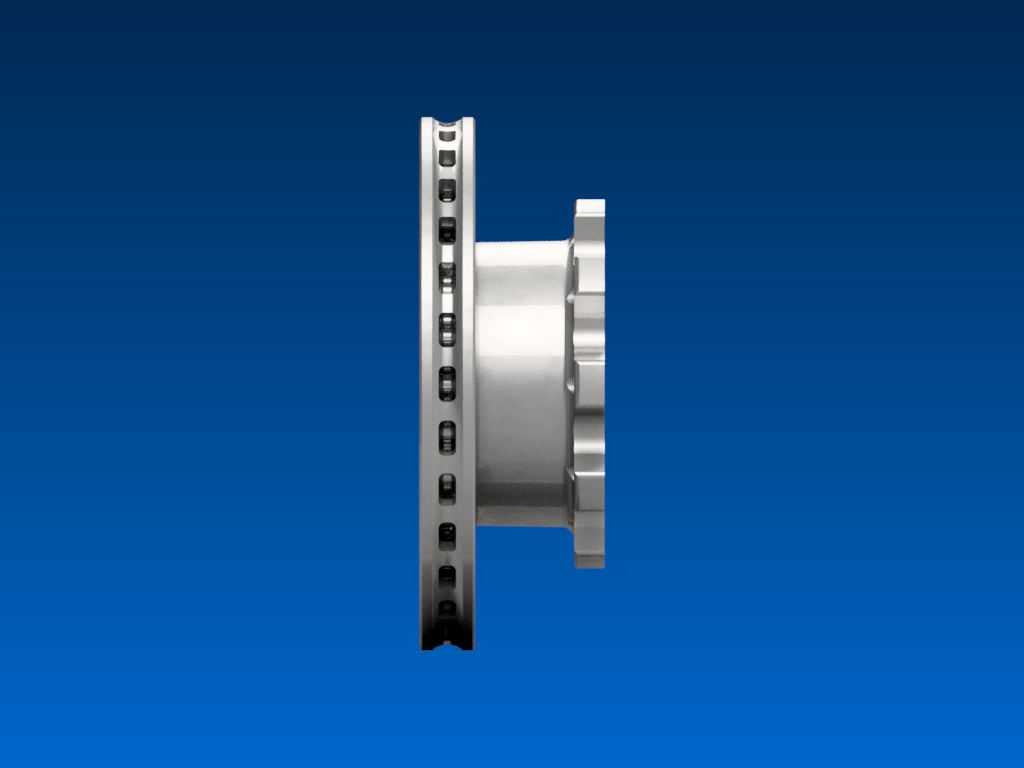

从功能特性上看，这款制动盘采用通风式结构设计，盘体圆周分布径向通风槽，车辆行驶过程中轮辋带动的气流可以顺着通风槽快速穿过盘体内部，带走摩擦产生的热量，避免连续制动下盘体温度过高引发的摩擦系数衰退、热变形开裂等问题。区别于乘用车实心制动盘，重载拖挂的制动盘需要承受更高的制动正压力与摩擦热负荷，因此盘体的摩擦面厚度、通风槽的导流角度都经过针对性匹配，既保证足够的热容量，也能在低速拖行工况下维持基础的散热效率。

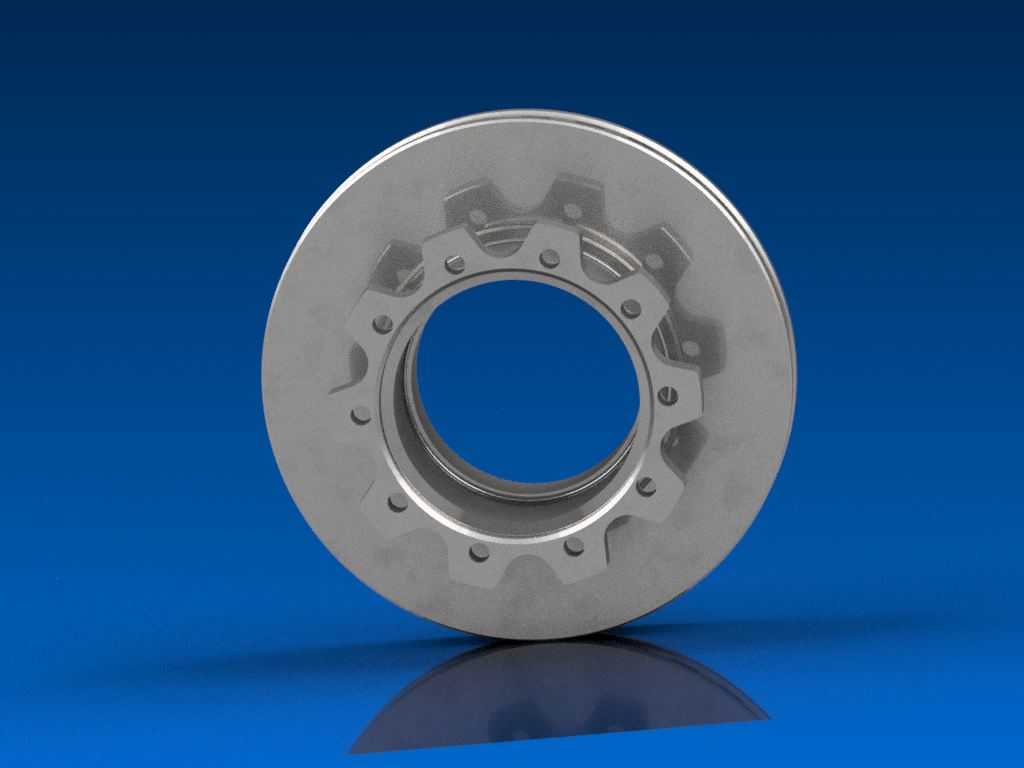

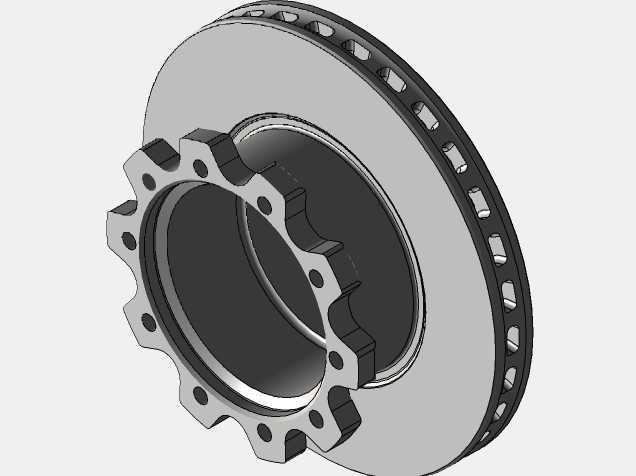

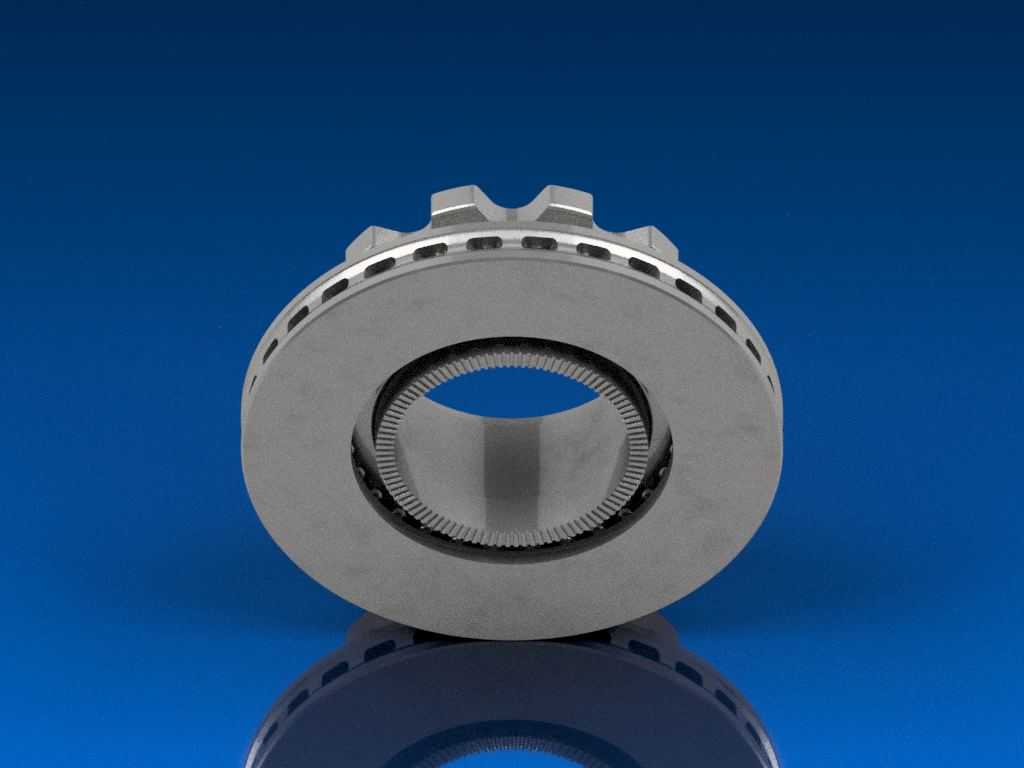

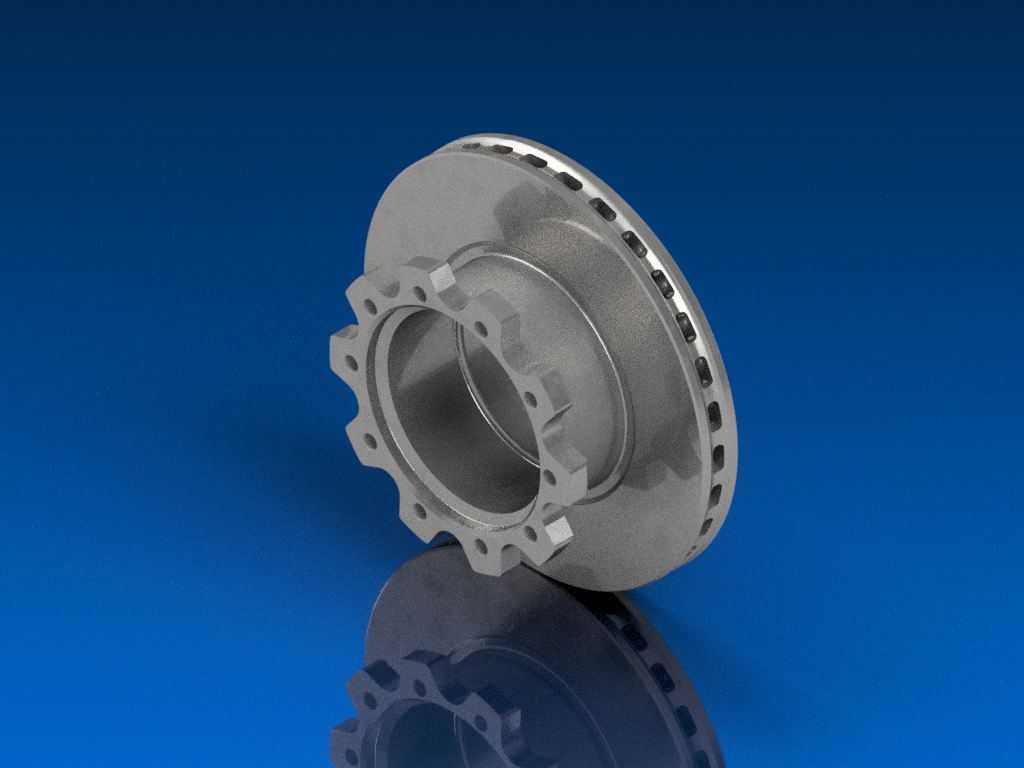

设计过程中首先要明确安装边界的约束条件：与车轴轮毂配合的安装端采用多齿花键+周向螺栓孔的复合定位结构，中心内孔与轴头的配合公差按照过渡配合选取，保证制动盘与轮毂的同轴度，避免高速转动时出现端面跳动引发的制动抖动；周向分布的带凸台安装孔，对应轮毂上的固定螺栓位，凸台结构可以分散螺栓锁紧时的压应力，避免长期交变载荷下安装孔周边出现应力开裂。安装法兰端的齿形结构除了辅助传递扭矩外，还能在制动盘受热膨胀时提供微小的形变余量，减少热应力集中。

外形尺寸的匹配上，制动盘的摩擦面外径、有效摩擦半径是根据30K轴的额定制动力矩反推确定的，摩擦半径过大会导致卡钳布置超出轮辋内部空间，过小则无法提供足够的制动力矩，需要匹配对应规格的制动卡钳中心距，保证制动片的摩擦面完全覆盖制动盘的有效工作区域。盘体的通风槽采用直槽径向布局，相比曲线通风槽加工难度更低，更适合重载拖挂配件的批量化生产，同时在泥泞、扬尘较多的非铺装路面拖行场景下，直槽结构不容易积存泥沙，减少泥沙进入摩擦副引发的异常磨损。

从结构细节来看，制动盘的摩擦面与安装法兰之间采用不等厚过渡连接，靠近安装法兰的位置做了加厚处理，提升盘体与轮毂连接的整体刚性，摩擦工作面则保持均匀厚度，保证制动过程中制动片与盘面的贴合压力均匀分布。盘体边缘的通风槽出口做了微小的倒角处理，减少转动过程中的气流风阻，同时避免边缘应力集中引发的疲劳裂纹。安装端的每个螺栓凸台都做了圆弧过渡，消除加工尖角，降低热处理过程中的开裂风险。

实际建模过程中，需要重点关注几个关键尺寸的校验：首先是安装端面的端面跳动公差，必须控制在0.05mm以内，否则装车后会出现制动踏板抖动、制动片偏磨的问题；其次是通风槽的壁厚均匀性，壁厚差过大会导致制动盘受热时膨胀不均，引发热翘曲；另外中心花键的齿形公差需要与轴头花键完全匹配，保证扭矩传递的平顺性，避免花键副出现冲击磨损。对于拖挂类车辆的制动部件，还要考虑盐雾、泥水腐蚀的使用环境，因此盘体的材质一般选用高碳铸铁，建模时不需要额外做表面涂层的结构，但要预留后续表面防锈处理的尺寸余量。

在进行三维结构设计时，还要兼顾后续的加工工艺性：安装端面的螺栓孔、中心内孔都可以通过车床一次装夹完成加工，保证各配合面的位置度；通风槽可以通过铸造成型后再做少量精加工，减少加工余量，提升生产效率。摩擦工作面需要预留磨削加工余量，保证最终的表面粗糙度与平面度满足制动摩擦的要求。整个盘体的质量分布要做动平衡校核，避免高速转动时产生离心振动，影响拖挂行驶的稳定性。
