拖挂车鼓式制动核心部件结构设计

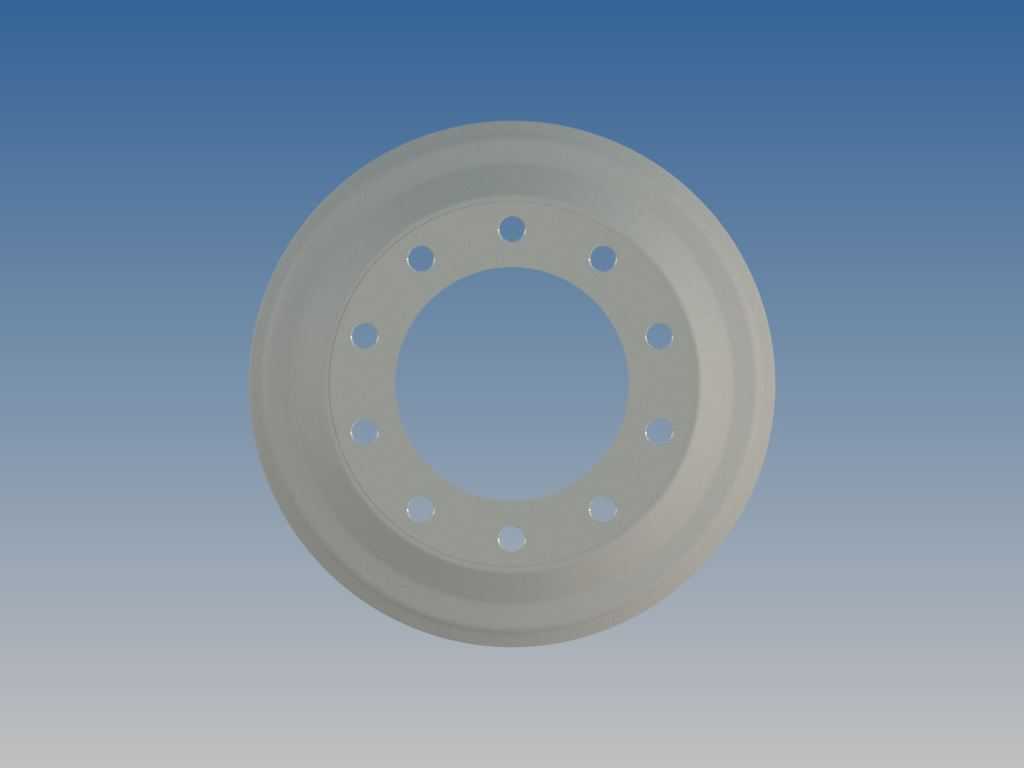

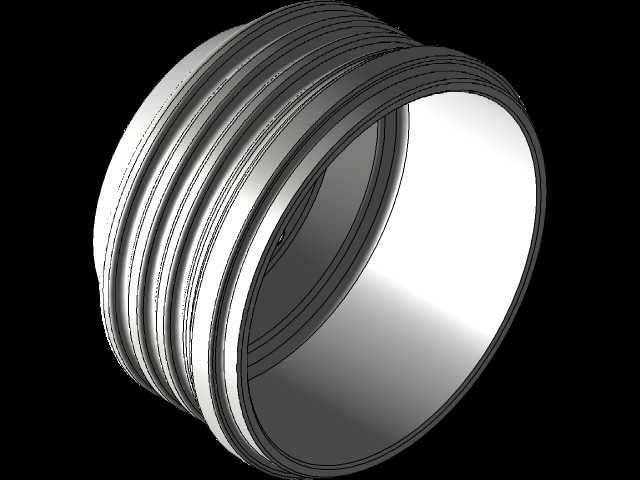

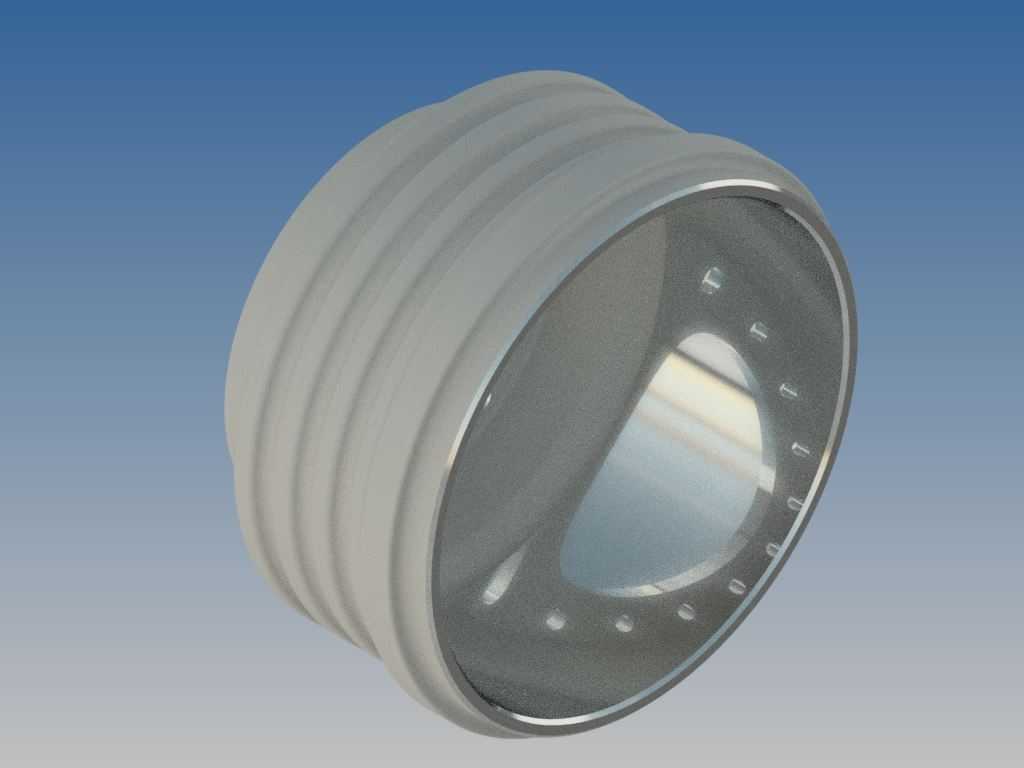

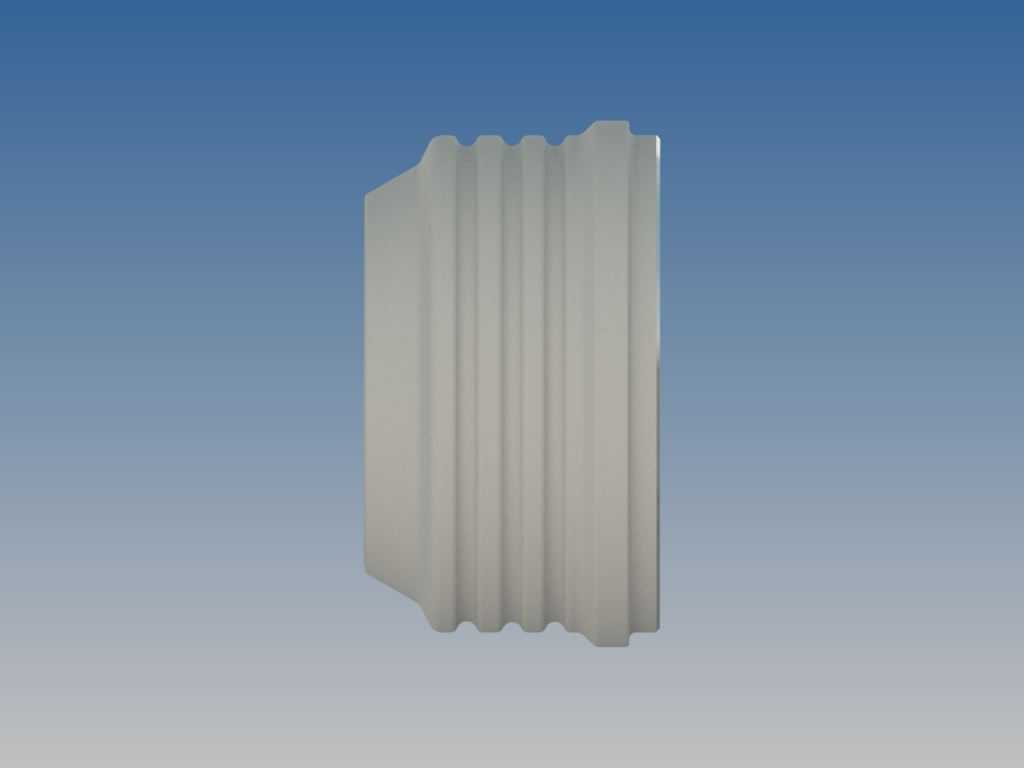

在商用拖挂车辆的底盘制动系统中，鼓式制动结构因制动力矩储备充足、密封防护性能优异，长期作为中重型挂车、农用拖斗、小型旅居拖挂的后轮制动标配方案，本次拆解的制动鼓部件，正是鼓式制动系统中直接承担摩擦制动力矩输出的核心承载构件。日常道路行驶场景下，拖挂车辆总质量往往远超牵引车头的整备质量，尤其在长下坡路段、重载低速行驶工况中，制动鼓需要持续承接制动蹄片外张产生的径向摩擦力，将车轮转动的动能转化为热能耗散，这就要求部件本身既要有足够的壁厚储备承受径向载荷，也要有合理的外形结构引导热量散发，避免热衰退导致制动效能下降。从结构设计逻辑来看，该制动鼓采用一端开口、一端封闭的杯型回转体结构，开口端朝向车桥内侧安装，边缘预留的环形止口用于和车桥轮毂的定位轴肩配合，保证装配后制动鼓与轮毂的同轴度控制在合理公差范围内，避免制动过程中出现偏磨、抖动问题。外圆周设计的多道环形加强筋，并非单纯的造型装饰，一方面可以提升部件整体的结构刚度，抵消制动蹄片反复挤压产生的形变应力，减少长期使用后出现的鼓壁圆度超差问题；另一方面环形筋条增大了部件的外表面散热面积，在车辆行驶过程中，气流顺着筋条间的环形槽流动，能够更快带走制动过程中产生的高温，降低热负荷累积对部件金属性能的影响。封闭端的端面均匀分布的螺栓过孔，用于穿装轮毂固定螺栓，将制动鼓与轮毂、车轮轮辋刚性连接为一体，保证车轮转动时制动鼓同步旋转，孔位的位置度公差直接影响装配后的动平衡表现，设计时需要严格匹配对应车桥的轮毂螺栓分布圆尺寸，避免出现装配干涉。从安装边界维度考量，该制动鼓的内腔直径直接决定了适配的制动蹄片规格，内腔深度需要覆盖制动蹄片的全摩擦面宽度，保证蹄片外张时整个摩擦面都能与鼓内壁充分接触，避免局部接触应力过大导致的早期磨损。内壁加工面的粗糙度、圆度、圆柱度都有明确的工艺要求，粗糙度过高会加快蹄片磨损，圆度超差则会导致制动踏板行程变长、制动力输出不稳定。日常维保场景中，制动鼓属于损耗类部件，长期使用后内壁会出现磨损台阶、热裂纹、失圆等问题，当磨损量超过设计允许的极限值时就需要整体更换，因此设计时预留的壁厚余量，需要兼顾正常使用寿命下的镗修需求，同时不能过度增加部件自重，避免增大底盘簧下质量影响行驶平顺性。不同于盘式制动的外露结构，鼓式制动的封闭内腔可以有效阻挡道路行驶中的泥水、砂石、灰尘侵入摩擦副，在非铺装路面、工地、矿区等恶劣作业场景下，这种结构的可靠性优势尤为明显，这也是很多工程类拖挂车辆依然坚持采用鼓式制动方案的核心原因。制动鼓的材质通常选用灰铸铁材料，这种材料本身具备良好的耐磨性能与减震性能，铸造过程中可以通过控制冷却速率获得均匀的金相组织，保证摩擦系数稳定，同时铸铁材料的成本可控，适合批量装车应用。在三维建模过程中，需要重点关注回转体特征的同轴度约束，加强筋与主体结构的过渡圆角设计要避免应力集中，螺栓孔的沉头深度要匹配螺栓头的尺寸，保证装配后螺栓头不会突出端面干涉轮辋安装面。对于结构设计人员而言，这类制动部件的设计不能只关注静态尺寸匹配，还要结合实际行驶中的热胀冷缩特性，预留合理的热膨胀间隙，避免高温状态下制动鼓与蹄片出现拖磨抱死问题；同时要考虑不同吨位拖挂车型的载荷差异，调整鼓壁厚度、加强筋数量与尺寸，匹配对应的制动力矩需求，做到结构强度与轻量化的平衡。在车桥总成的装配流程中，制动鼓需要先与轮毂轴承组件预装，调整好轴承预紧度后再套装到车桥轴管上，随后装入制动蹄片、调整臂等组件，整个装配过程中要保证制动鼓内壁无油污、无磕碰损伤，否则会直接影响制动效果，这也要求部件在转运、存储过程中做好内腔防护，避免杂质进入摩擦工作面。
