挂车用30K级8叶配置悬架车桥总成结构

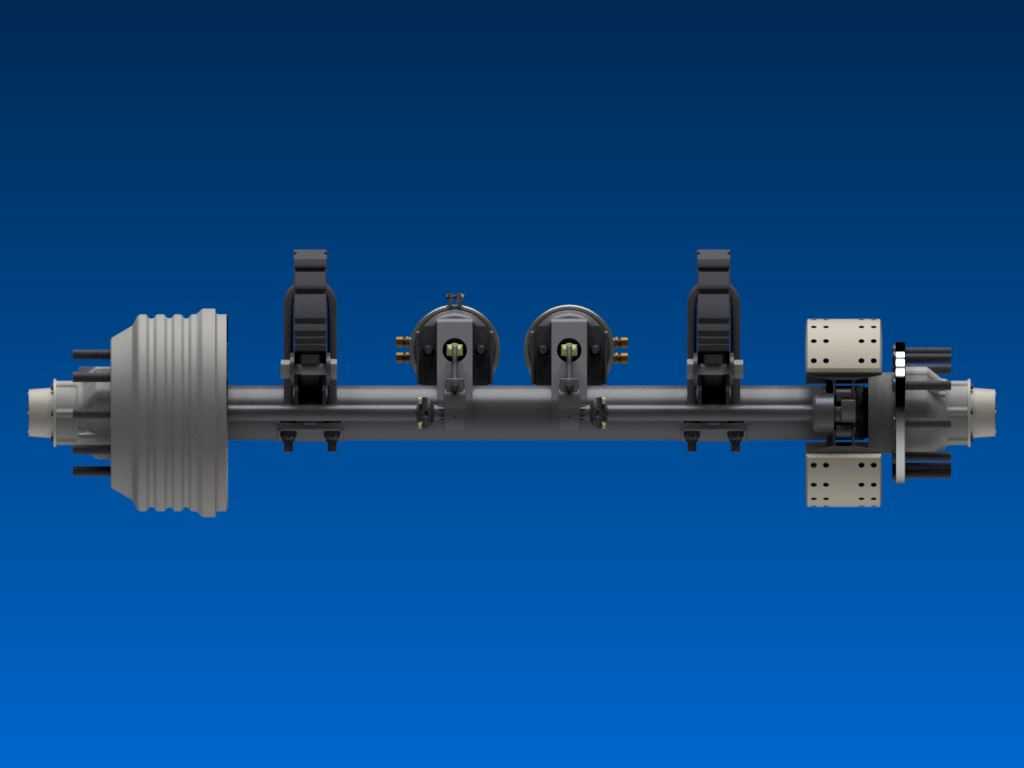

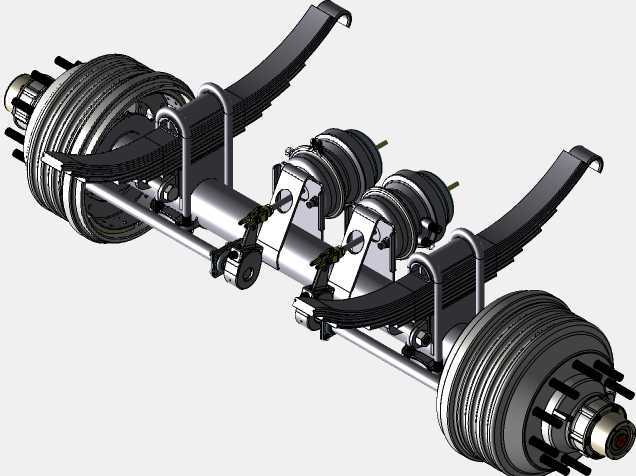

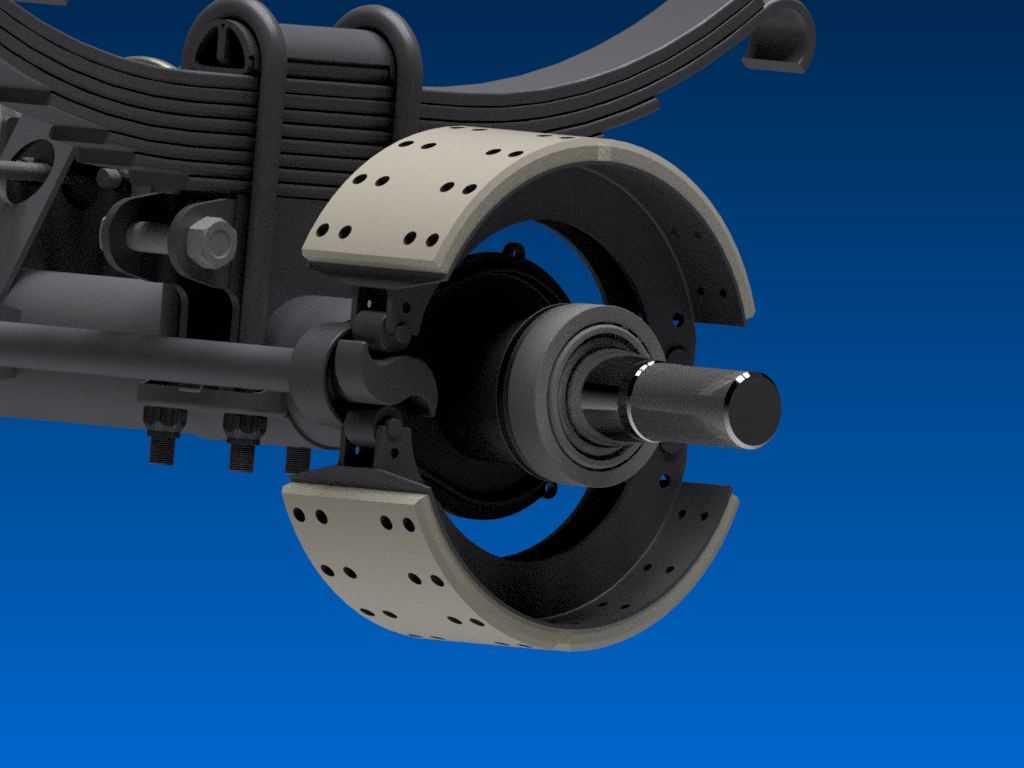

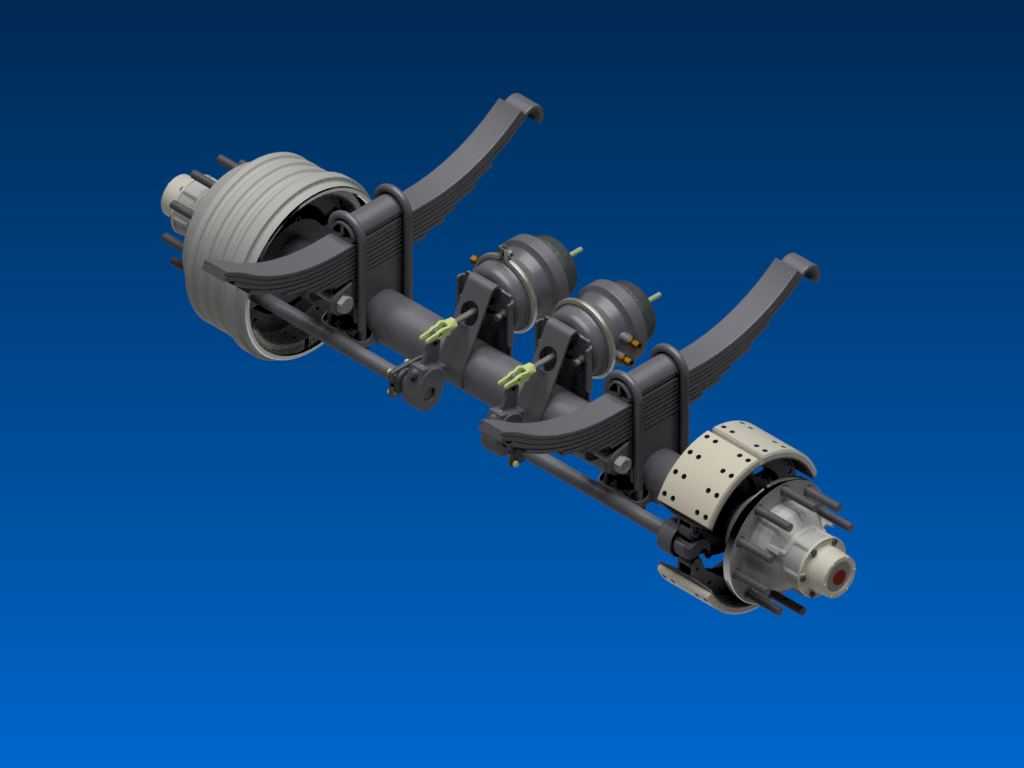

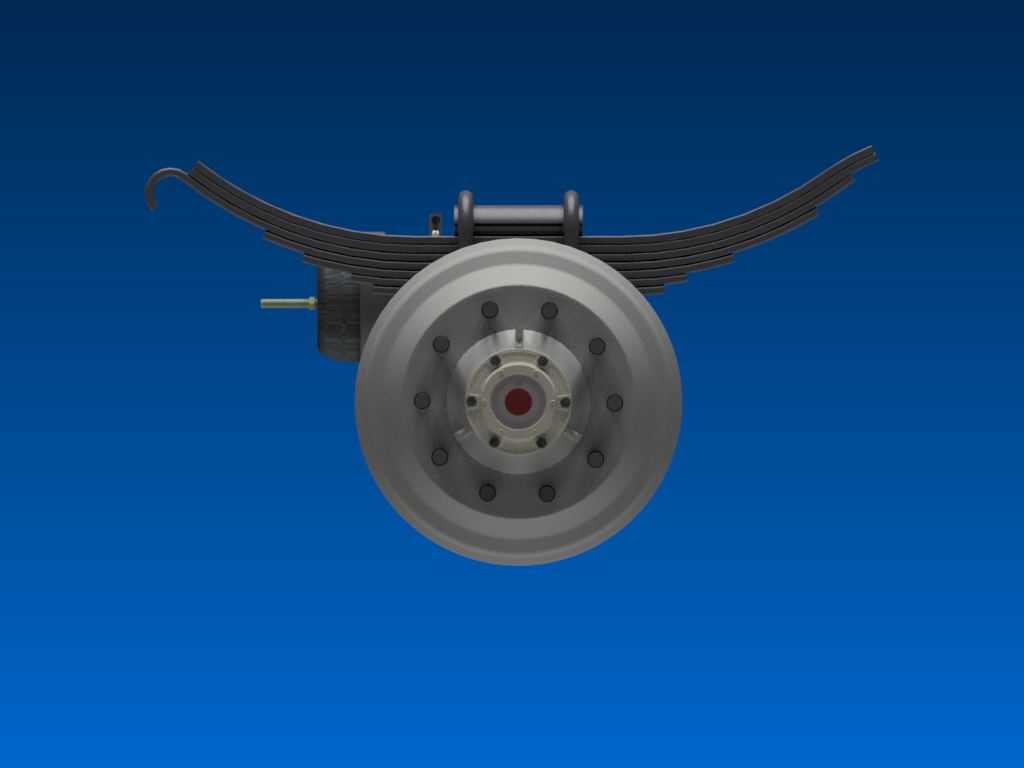

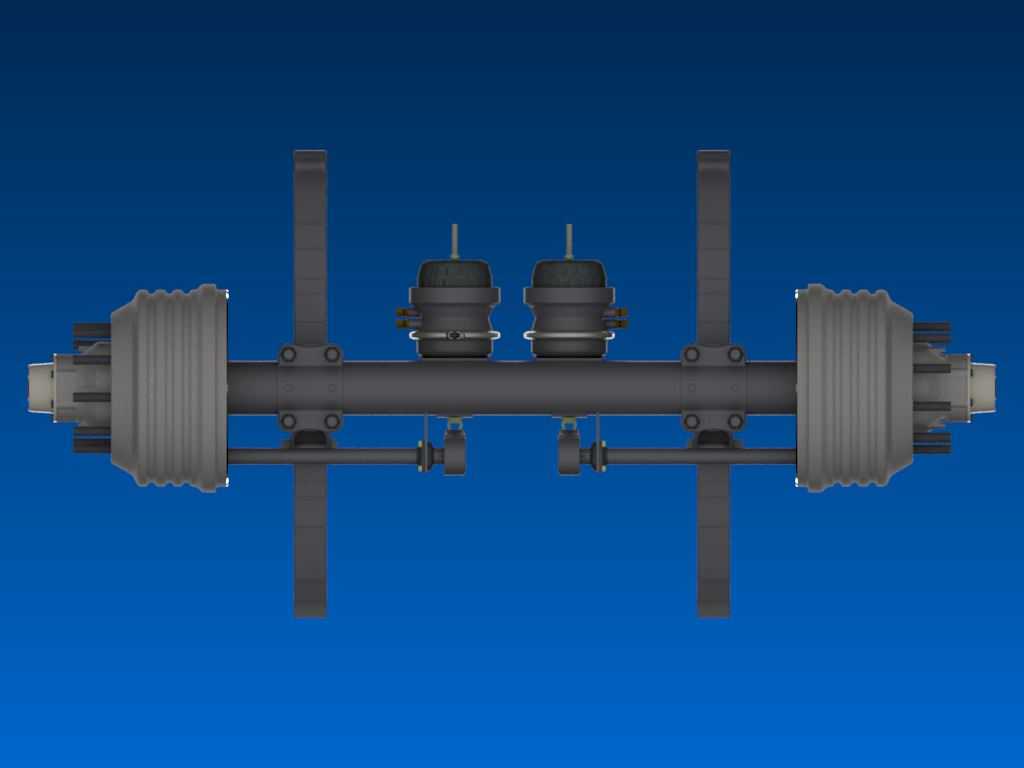

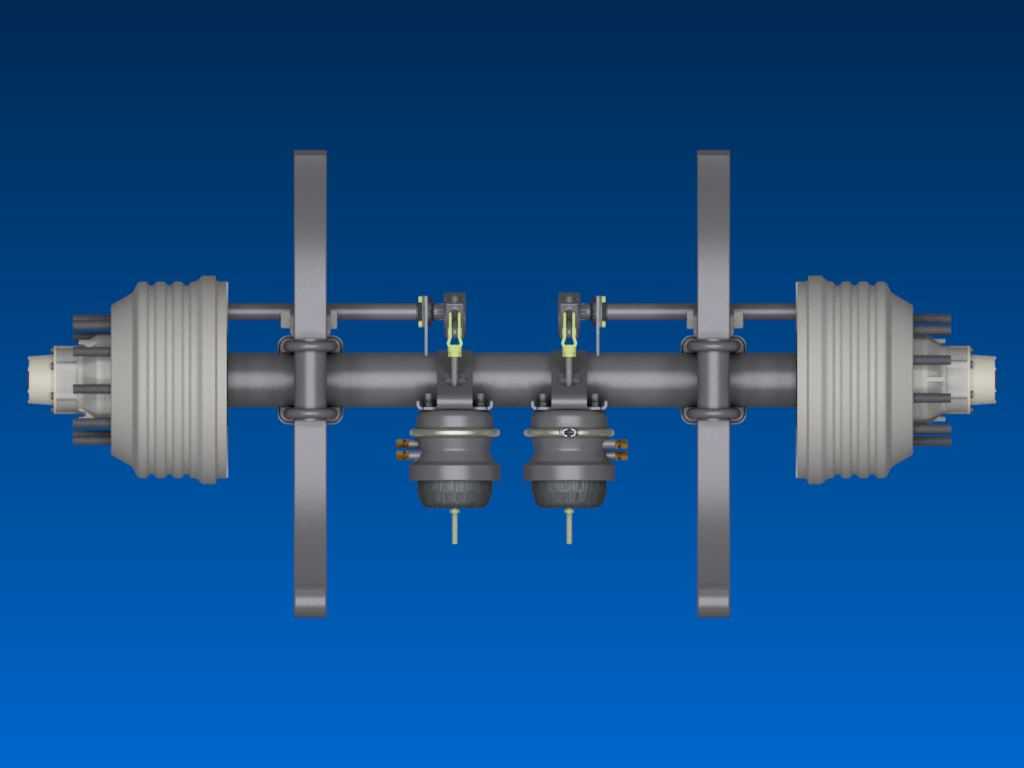

在公路货运挂车的底盘行走系统设计中，悬架与车桥的集成结构直接决定了车辆的承载能力、行驶平顺性与制动可靠性，本次呈现的30K额定载荷级8叶板簧配置悬架车桥总成，是面向中重型货运挂车开发的行走端核心承载部件，主要适配总质量30吨级的栏板挂车、仓栅挂车以及短途转运重载平板挂车的后轴装配需求，在干线物流、工地物料转运、大宗散货运输场景中承担整车承载、路面冲击缓冲、行车制动的核心功能。从结构设计逻辑来看，该总成采用整体式实心车轴作为承载基体，轴体选用高强度合金结构钢模锻成型后经调质处理，保证轴体在满载冲击载荷下的抗弯曲、抗扭转疲劳性能，轴头部位按照标准轮毂轴承安装尺寸加工，匹配双列圆锥滚子轴承支撑轮毂组件，轮毂外侧集成鼓式制动机构，制动鼓与轮毂采用过盈配合加螺栓锁紧的连接方式，制动气室通过支架固定在车轴轴身位置，通过制动调整臂连接凸轮轴，实现制动动作的传递，整套制动组件匹配常规挂车制动系统的气压驱动逻辑，可直接适配主流挂车的双回路气制动管路布局。悬架部分采用8片等截面钢板弹簧作为弹性元件，板簧通过U型螺栓紧固在车轴上方的安装座上，板簧两端采用吊耳与滑板式的连接结构，前端通过固定吊耳与挂车车架纵梁铰接，后端通过滑板支架支撑在车架的滑槽内，允许板簧在承载变形时产生纵向窜动，避免板簧受附加弯曲应力，这种结构在重载工况下的可靠性表现优于多连杆式独立悬架，更适合挂车长期在非铺装路面、重载颠簸路段的使用场景，维护成本也更低。板簧与车轴的连接位置设置了加厚的减震垫板，分散U型螺栓的锁紧应力，同时阻隔路面冲击直接传递到车架，减少车架纵梁的局部应力集中。车轴上还集成了制动气室的固定支架、ABS传感器安装支座、管路固定卡扣等附属安装结构，所有安装面的位置度公差均按照整车装配要求控制，保证总成件直接上线装配时无需二次加工即可完成对接。从安装边界来看，该总成的板簧中心距、车轴总长、轴头螺纹规格、制动气室安装孔位均匹配主流挂车的通用安装尺寸，可直接替换同载荷等级的传统挂车车桥悬架总成，板簧的弧高设计匹配挂车常用的车架离地高度，保证装配后车辆的承载面高度符合货运场站装卸货的通用标准，制动鼓的散热筋结构经过优化，长下坡连续制动时的热容量满足山区公路行驶的散热需求，避免制动热衰退带来的安全隐患。设计过程中针对车轴与板簧连接的应力集中区域做了圆弧过渡处理，通过有限元分析对满载冲击、紧急制动、侧倾工况下的应力分布做了迭代优化，将高应力区域的安全系数控制在行业标准要求的范围内，板簧的片间接触位置设置了减磨垫片，减少车辆行驶过程中板簧片间的微动磨损，延长板簧的使用寿命。整套总成的结构完全基于现有成熟挂车底盘的装配体系开发，没有采用特殊的非标连接件，后期维护时的配件通用性极强，路边维修站点即可完成易损件的更换，非常适合货运行业对车辆高出勤率、低维护成本的核心需求。在实际使用中，该悬架车桥总成可根据挂车的轴数配置需求，匹配单轴、双轴、三轴的挂车底盘布局，每根车轴的额定承载能力对应30K载荷等级，8片板簧的刚度曲线经过匹配调校，空载时不会因为刚度过大导致颠簸跳胎，满载时板簧的变形量处于设计行程范围内，不会出现刚性撞击的情况，兼顾了空载行驶平顺性与满载承载能力。
