拖车厢体配套连杆式锁止机构结构

日常做拖车厢体配套结构设计时，这类连杆式锁止结构是厢门密封锁止环节的常用选型，不同于普通民用门锁，它的核心作用是在拖车行驶过程中，承受厢门因路面颠簸、货厢内部货物挤压、行车风压带来的持续载荷，避免厢门意外开启引发货物遗撒、行车安全事故。从实际应用场景来看，这类锁具普遍适配平板拖车厢体、小型工具拖车侧开门、露营拖挂储物舱门这类需要多点同步锁止的开合结构，单锁体操作即可带动上下锁舌同步动作，相比单点锁扣，它能让厢门边框的受力更均匀，配合厢门周边的密封胶条，能在锁止状态下让胶条压缩量保持一致，减少行车过程中的风噪、雨水渗入问题。

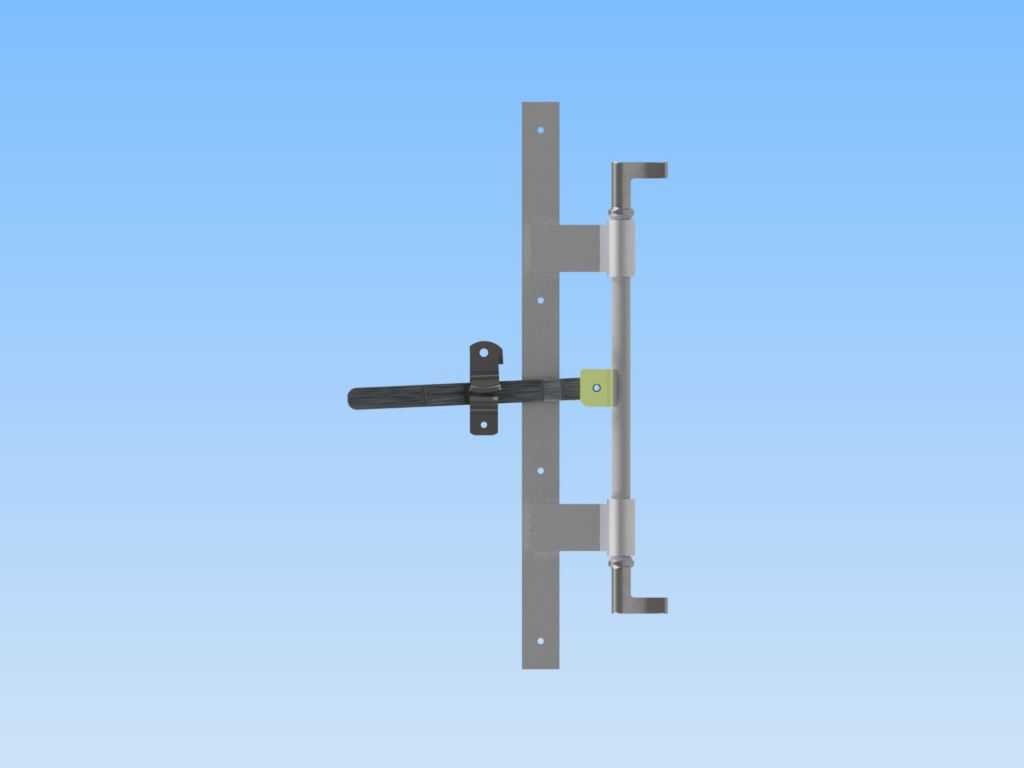

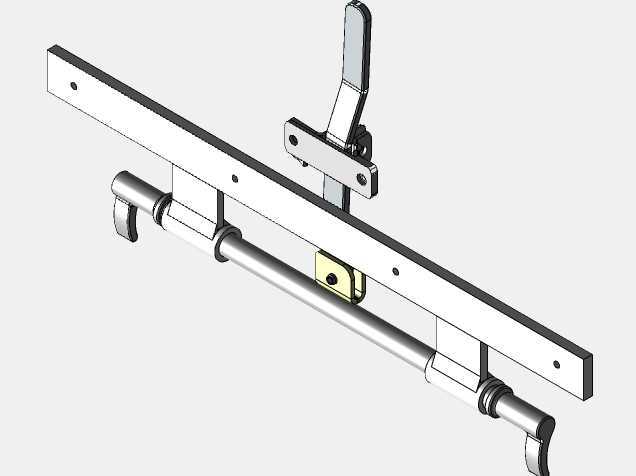

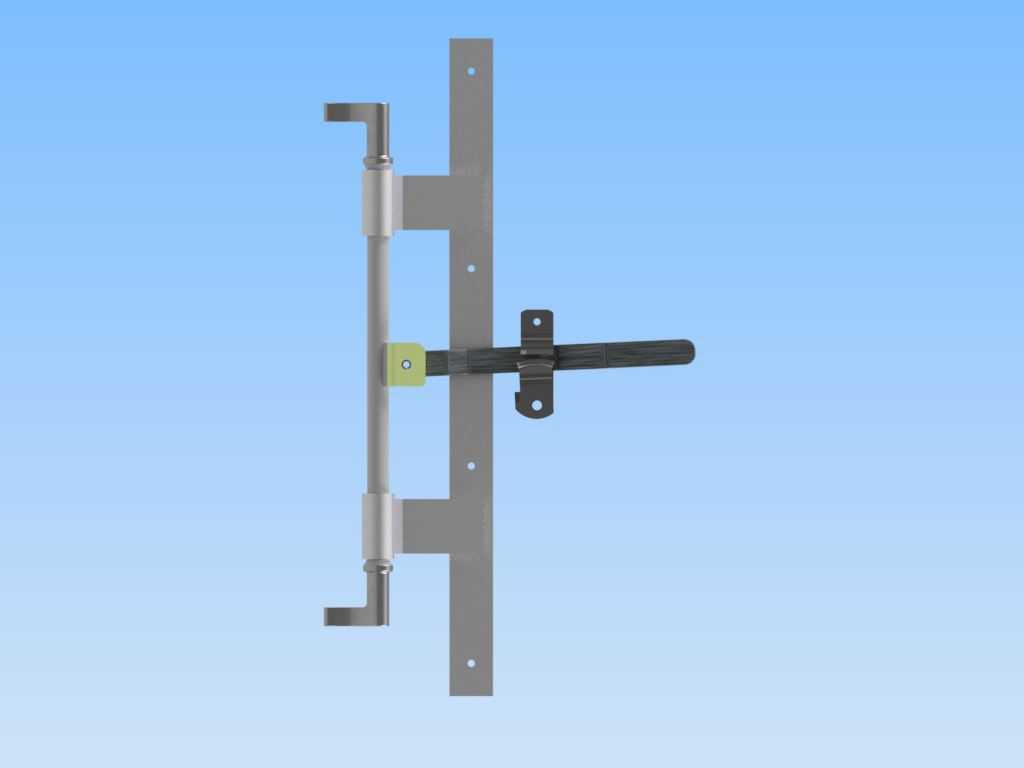

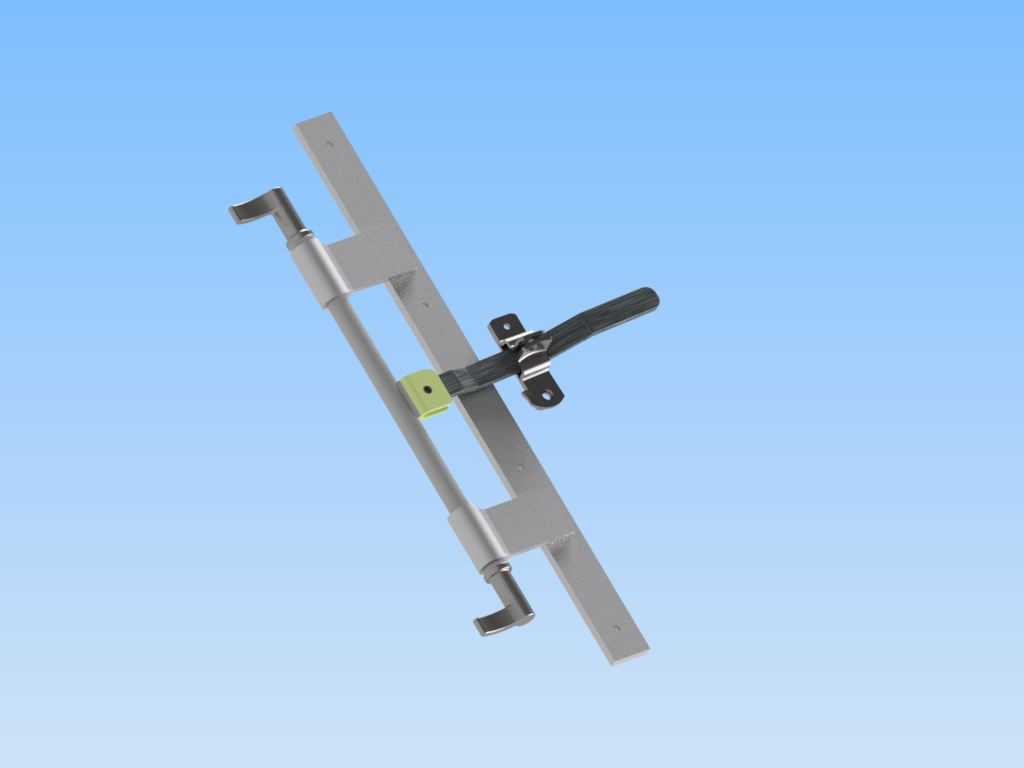

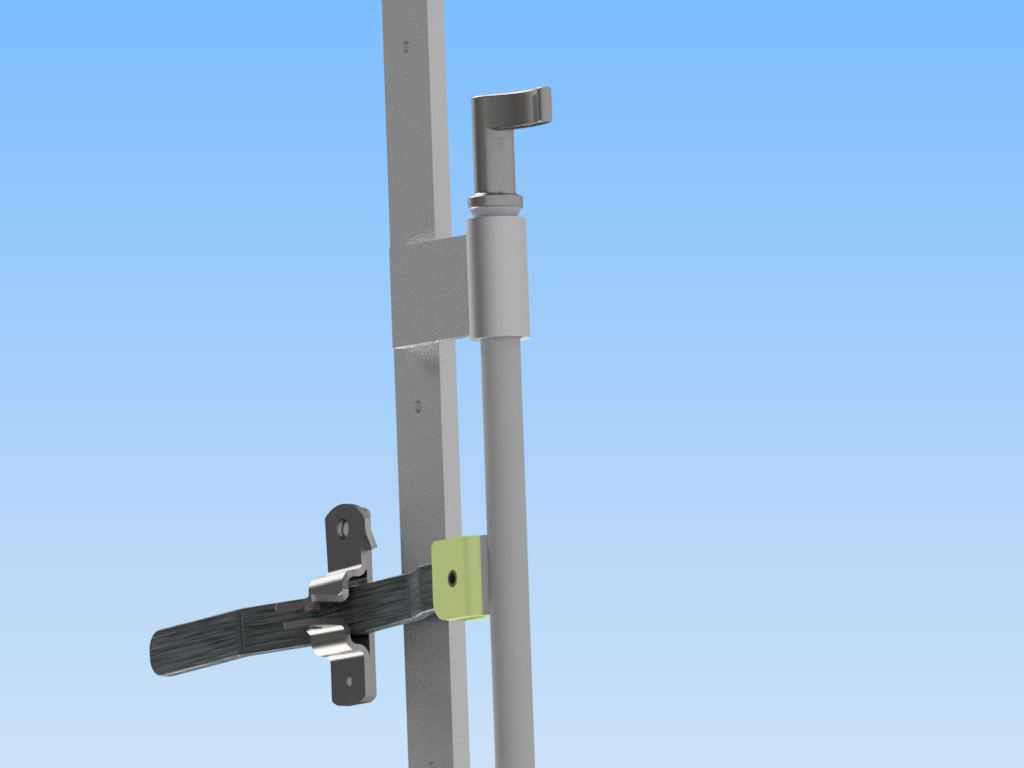

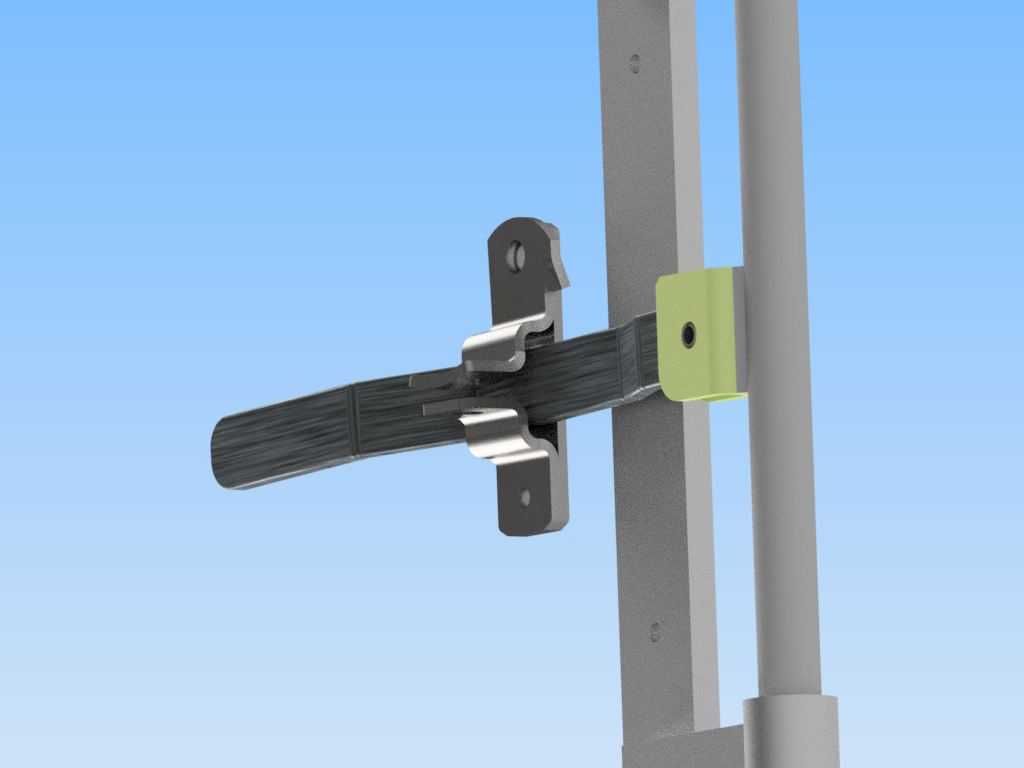

做这套结构的三维建模时，首先要明确安装边界：锁具的安装基板采用长条形镀锌钢板冲压成型，基板上预留的安装孔位要匹配常见拖车厢门的边框型材尺寸，通常基板长度覆盖厢门侧边的大部分高度，上下两端的锁舌伸出位置对应厢体门框上的锁扣座安装位，锁舌采用弯钩式结构，锁止状态下钩住门框上的固定扣，相比直插式锁舌，弯钩结构能承受更大的向外拉力，即便车辆行驶在颠簸路面产生持续振动，锁舌也不会从扣座中脱出。中间的操作手柄采用偏心压紧结构设计，当手柄扳动到锁止位置时，偏心结构会带动连杆产生一定的轴向位移，把上下锁舌拉紧，同时给厢门一个朝向门框的压紧力，这个压紧力的大小要匹配常用密封胶条的压缩量要求，一般控制在胶条截面高度压缩30%左右，既保证密封效果，又不会因为压紧力过大导致手柄扳动费力、长期使用后连杆产生塑性变形。

建模过程中要重点关注运动干涉问题：连杆穿过基板上的导向套时，要预留足够的滑动间隙，避免加工误差导致连杆卡滞；手柄的转动行程要做限位设计，手柄扳到开启位置时，上下锁舌要完全退出门框锁扣座的范围，保证厢门能顺利开启，扳到锁止位置时，手柄要能贴合厢门表面，避免行车过程中被异物勾挂导致意外解锁。锁舌的弯钩角度设计也有讲究，通常做15度左右的导向斜面，关门时即便锁舌和锁扣座有少量位置偏差，也能顺着斜面滑入扣合位置，降低对安装精度的要求，适合拖车这类现场安装条件有限的应用场景。

从结构细节来看，连杆和锁舌、手柄的连接部位采用销轴铰接，销轴端部做防脱处理，避免长期振动下销轴脱出；导向套采用耐磨的尼龙材质，既减少连杆滑动时的金属摩擦噪音，又能避免长期滑动磨损导致的间隙过大问题；手柄表面做防滑纹理处理，操作人员戴劳保手套也能顺利扳动，不会打滑。安装时需要注意，锁体基板要和厢门侧边保持平行，上下锁扣座的安装位置要和锁舌伸出位置对正，偏差不能超过2mm，否则会出现锁止卡滞、锁止不到位的问题。这类锁具相比普通的搭扣锁，锁止点分布在厢门上下两个位置，对于高度超过1米的厢门来说，能避免厢门中部因为密封压力不足出现的缝隙，尤其适合运输零散货物、对防雨防尘有一定要求的拖车厢体使用。建模时所有零件的壁厚都按照实际冲压工艺要求设置，基板厚度2mm，手柄采用3mm钢板冲压成型，锁舌采用4mm钢板冲压后做淬火处理，提升表面硬度和耐磨性，保证长期反复使用不会出现磨损变形、锁止失效的问题。
