拖车后防护保险杠安装支架总成结构

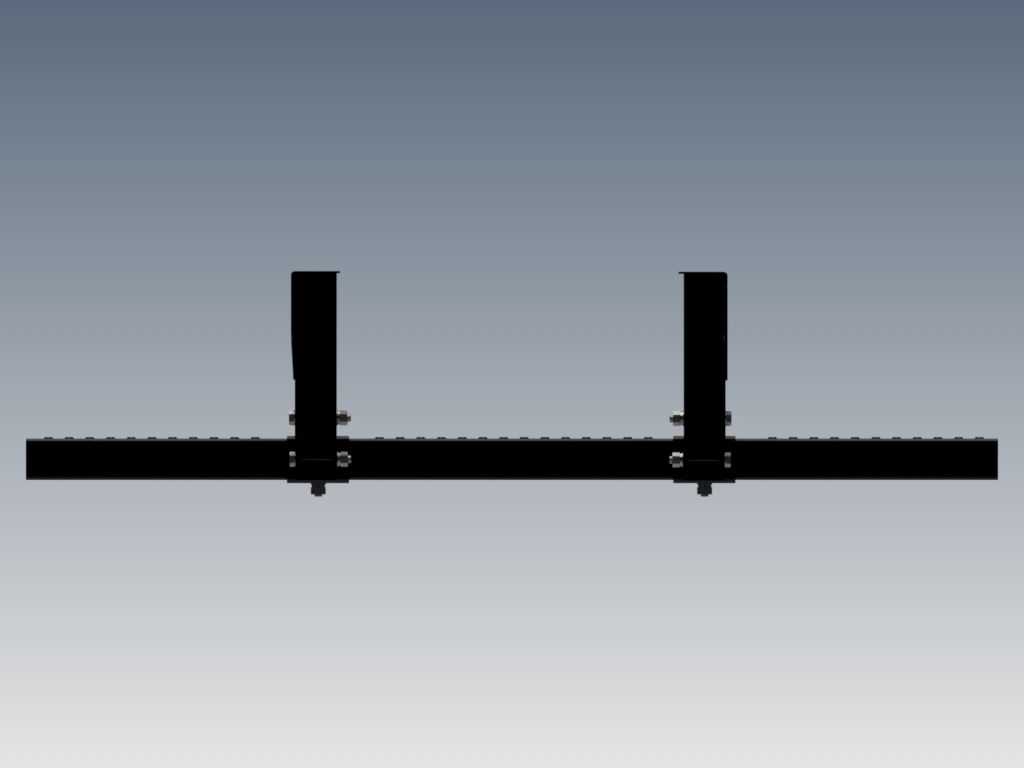

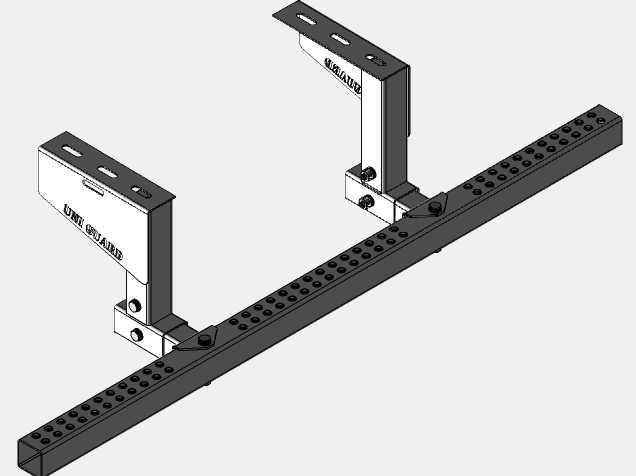

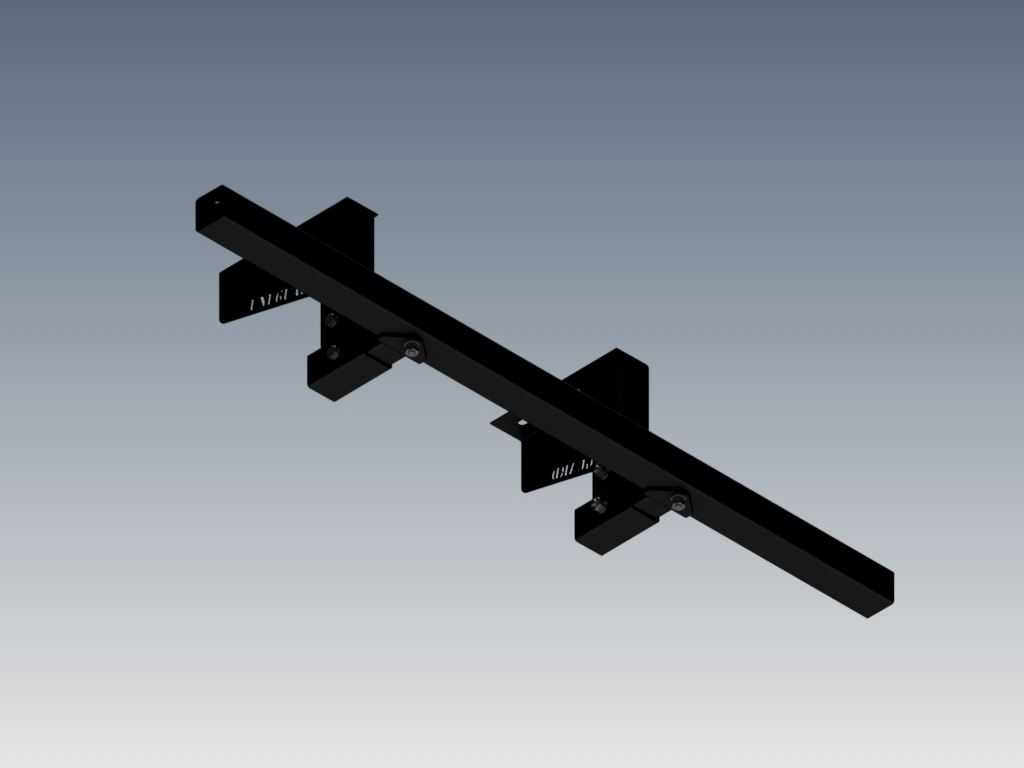

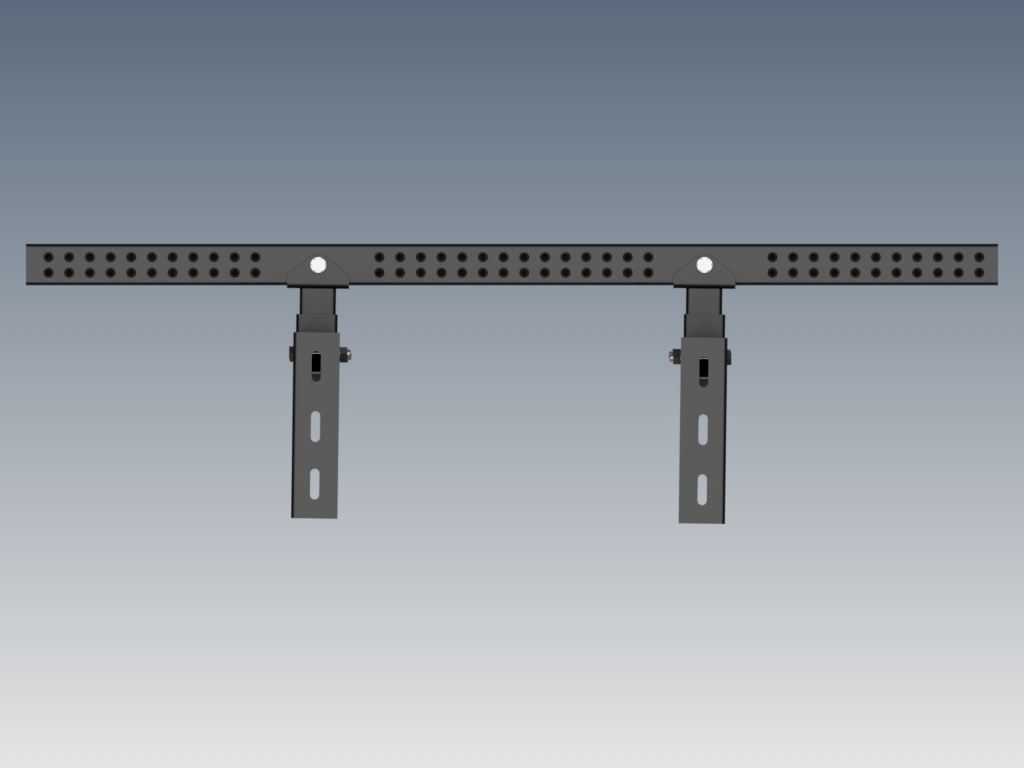

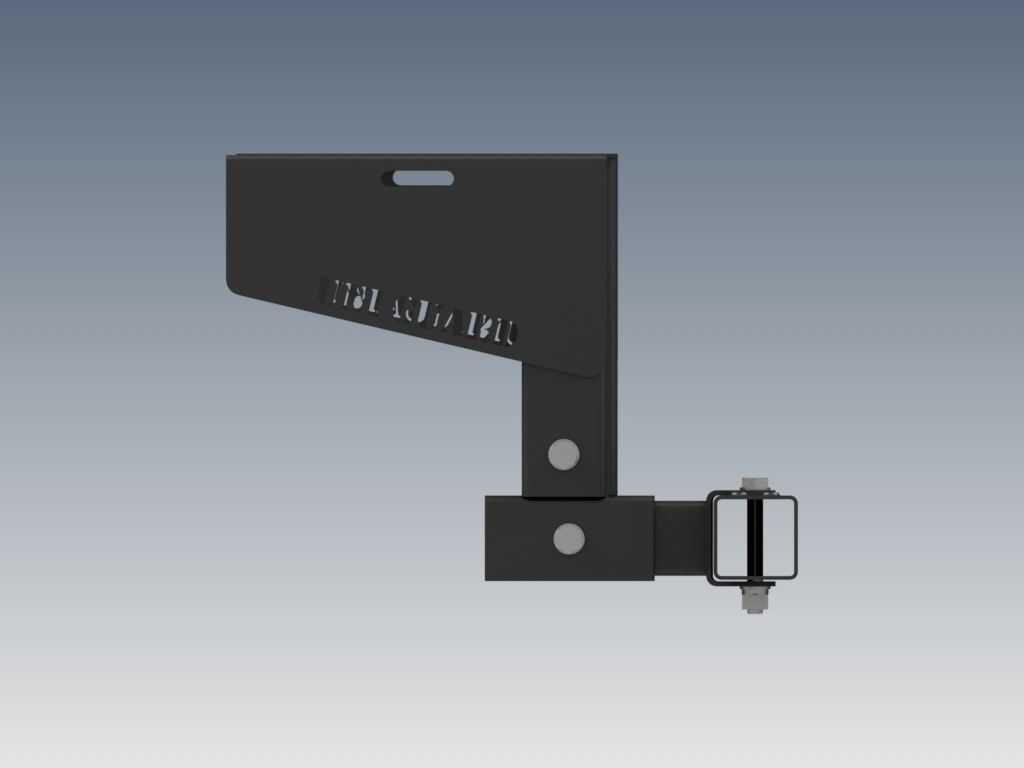

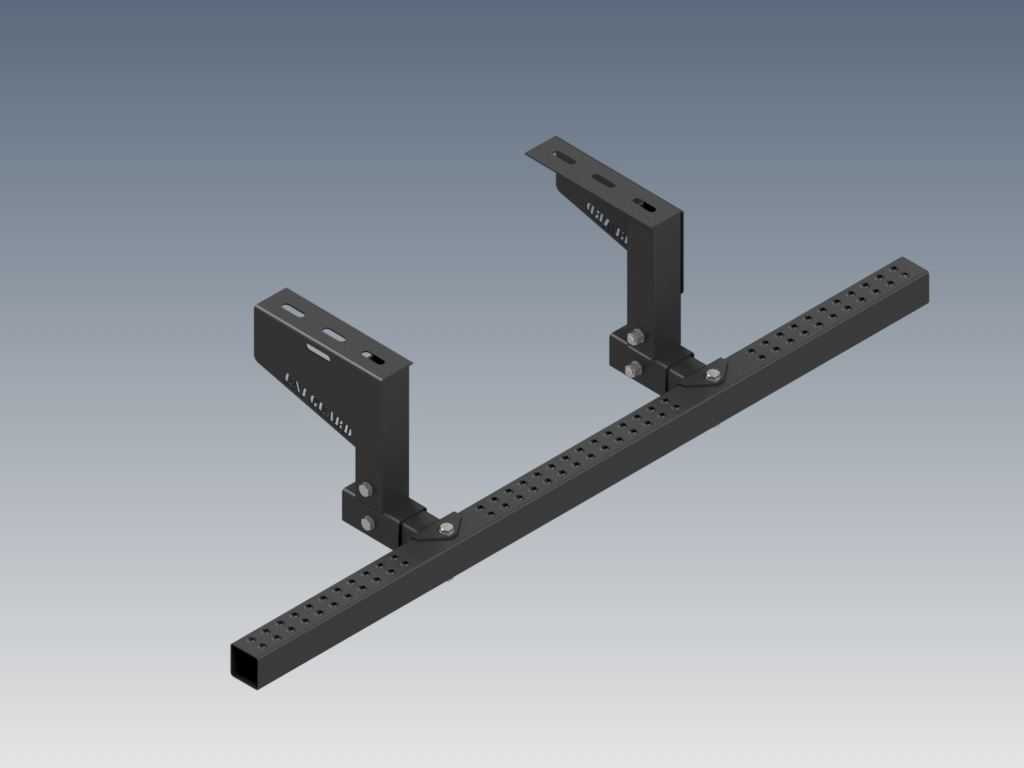

　　这套保险杠总成主要面向拖挂类车辆、越野改装车辆以及货运挂车的后防护场景设计，核心作用是在车辆发生低速追尾碰撞时率先承接冲击载荷，避免碰撞直接侵入车体后部结构，同时也可作为拖车方口、辅助灯组、倒车雷达等附件的安装承载基体，适配多数非承载式车身的越野车型、轻型货运挂车的后装防护需求。从结构设计逻辑来看，整套总成采用分体式装配思路，主体承载梁选用矩形空心型钢作为基础，梁身沿长度方向等距加工多组安装通孔，一方面可以通过调整孔位适配不同宽度的车型后车架安装间距，另一方面也能在不额外增加焊接支架的前提下，为后续加装拖车钩、线束固定座、护板等附件预留充足的安装点位，兼顾通用性与拓展性。两侧的安装支座采用L型折弯焊接结构，

　　支座立板与横板上同样加工多组长条调节孔与圆孔，长条孔的设计可以抵消车架焊接公差、安装面平面度误差带来的装配干涉问题，现场安装时无需对原车后车架进行大规模打孔切割，仅需匹配原车底盘预留的安装点位，通过螺栓紧固即可完成初步固定，调节孔的行程范围可以覆盖多数同级别车型的后悬安装尺寸边界，无需单独定制转接支座。支座与主横梁之间采用铰接式连接结构，通过螺栓副实现角度微调，能够适配不同车型后保险杠的安装高度差，满足不同离去角要求的车型改装需求，避免防护梁位置过低影响车辆通过性，或是位置过高无法起到有效防护作用的问题。整套构件全部采用金属板材折弯、焊接成型，所有外露棱边均做倒角处理，避免安装过程中割伤操作人员，焊接位置均做满焊处理后打磨平整，

　　保证连接强度的同时减少应力集中点，在承受低速冲击时不会出现焊缝开裂、支座脱落的问题。从安装边界来看，主横梁的长度方向预留的调节范围可以覆盖1200mm到1800mm宽度的车架安装间距，两侧支座的高度调节行程可以满足后防护梁下沿距离地面350mm到550mm的高度调整区间，符合机动车后防护装置的安装高度要求，不会出现防护失效的情况。在实际使用场景中，这套结构除了基础的碰撞防护作用外，还可以通过梁身预留的孔位直接固定拖车方口座，最大可以承载3吨级的拖挂载荷，满足小型拖挂房车、摩托艇托架、货运小拖板的拖拽需求，无需额外焊接拖车钩安装位，减少后期改装的焊接工作量。设计过程中充分考虑了后装市场的适配性问题，没有采用一体化焊接的固定结构，

　　所有连接点位均采用螺栓紧固的可拆卸设计，运输过程中可以拆分包装减少体积，安装现场仅需常用套筒工具即可完成装配，无需专用工装设备，维修更换时也可以单独更换受损的部件，无需整体更换总成，降低后期使用维护成本。梁身的孔位排布经过载荷校核，相邻孔位的间距避开了横梁的应力集中区域，即使在梁身安装多个附件，也不会大幅降低横梁的整体抗弯曲强度，在发生低速碰撞时，横梁可以率先通过轻微变形吸收冲击能量，两侧的支座通过螺栓连接的滑移结构可以卸掉部分横向冲击载荷，避免冲击力直接传递到车架纵梁造成车体结构损伤。针对户外使用的场景，整套结构的板材厚度选择兼顾强度与轻量化要求，不会过度增加车辆后悬重量导致车头配重失衡，同时足够的板材厚度可以抵御日常行驶中碎石飞溅、轻微剐蹭带来的变形损伤，长期户外使用也不会出现结构强度不足的问题。
