带冲压安装支架的外球面轴承支承结构

做设备结构设计的同行大多碰到过这类场景：输送线侧边的从动辊、小型风机的转轴支承、农用机具的转动轴定位，不需要太高的安装精度，但要求支承件装拆快、能适应一定的安装面误差，还要有足够的径向承载能力，这时候带冲压支架的外球面轴承组件就是性价比极高的选择。

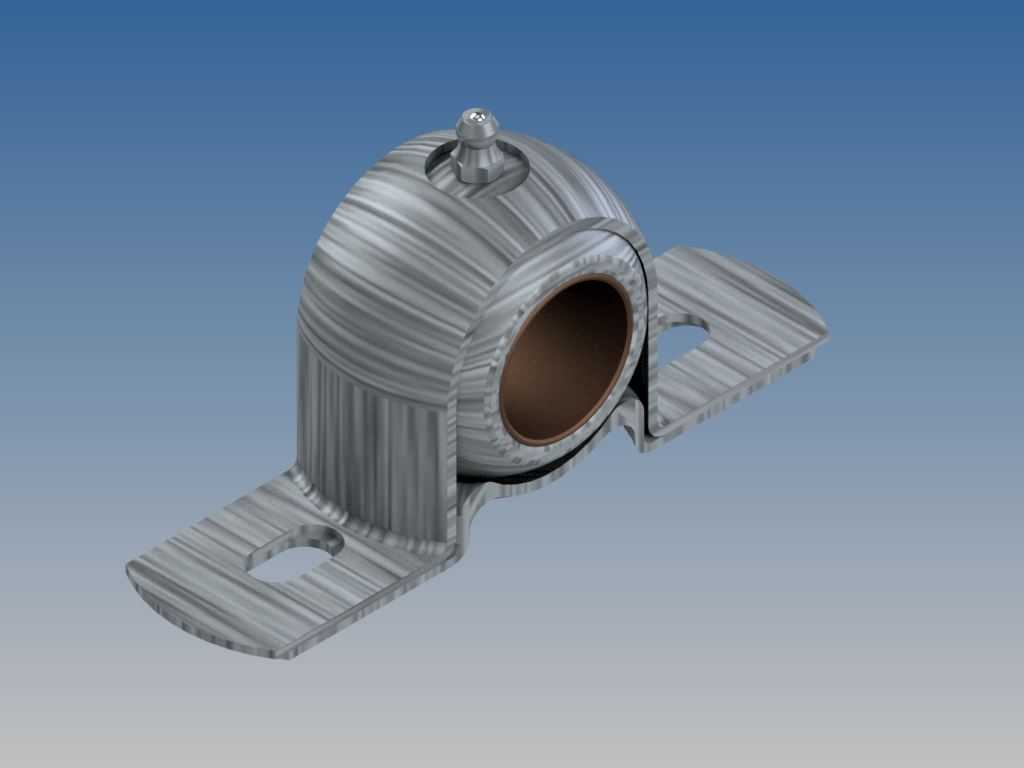

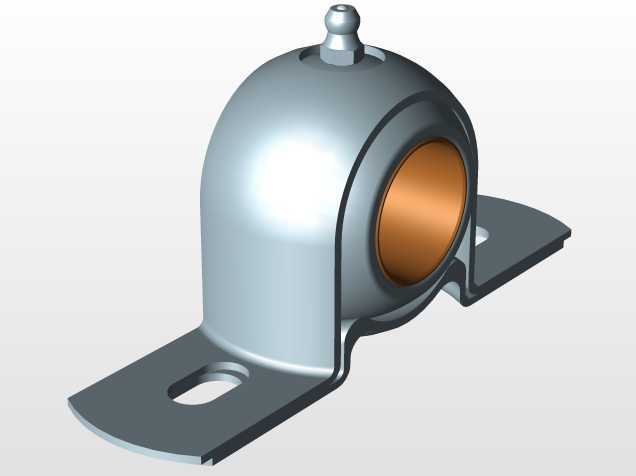

这个支承结构的核心是内嵌的外球面球轴承，轴承外圈为球面结构，和冲压成型的支架内球面配合，能自动补偿安装过程中出现的轴系不对中问题，哪怕安装支架的固定面存在小角度倾斜，或是转轴加工时存在轻微的同轴度偏差，轴承都能通过球面配合自动调心，避免轴承出现额外的附加载荷，大幅延长轴承的实际使用寿命。轴承内圈采用顶丝锁紧结构，安装时只需要将转轴穿入内圈孔，拧紧内圈上的紧定螺钉，就能实现轴承与转轴的轴向和周向固定，不需要额外加工轴肩、挡圈槽等定位结构，对配套转轴的加工精度要求很低，能有效降低整根轴的加工成本。

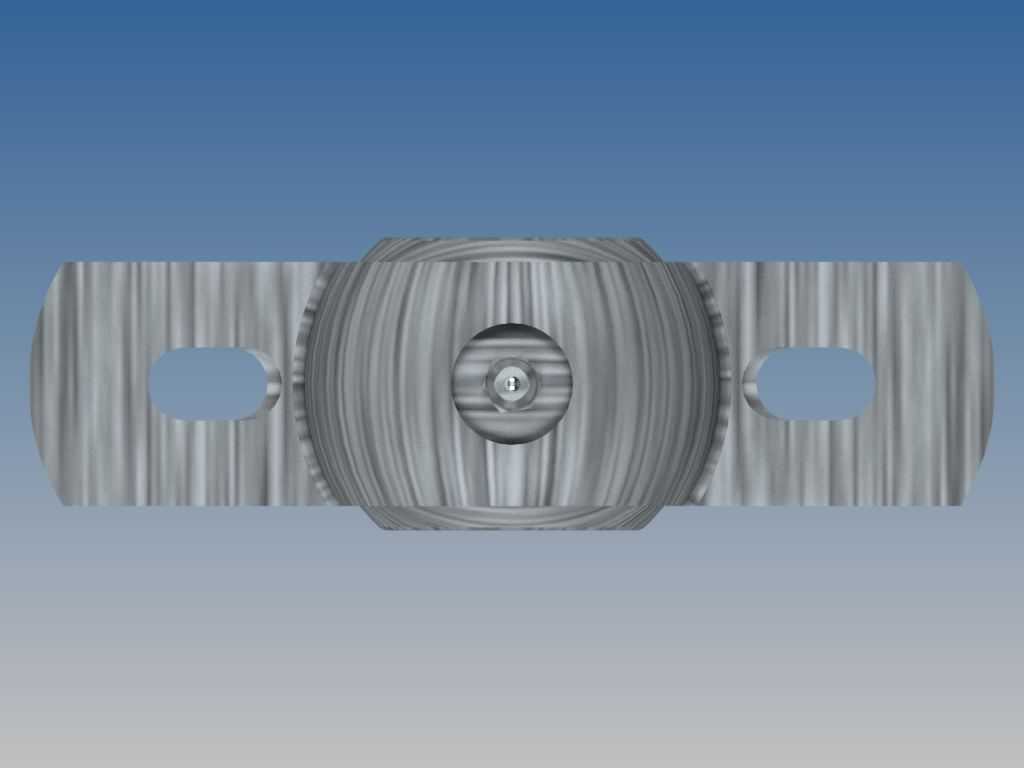

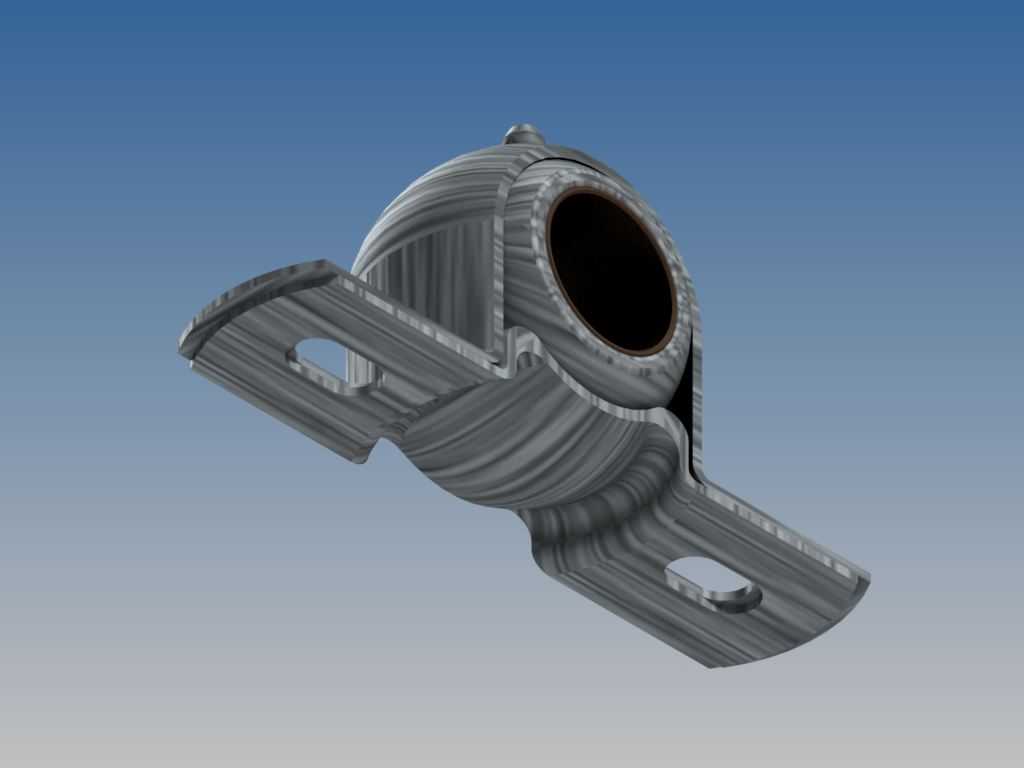

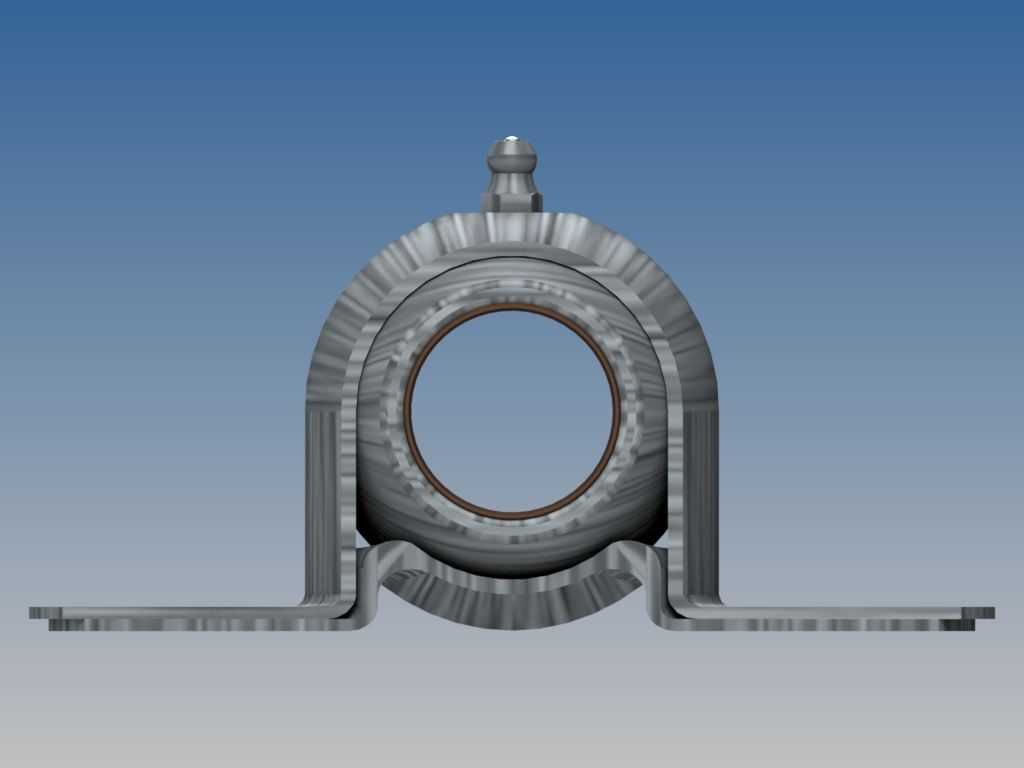

外部的安装支架采用薄钢板冲压成型工艺，整体为对称的双翼式结构，两个安装翼上各开有一个长圆形安装孔，长圆孔的设计是经过实际工况验证的：一方面安装时可以沿孔的长轴方向微调轴承的安装位置，方便调整传动带的张紧度，或是补偿机架加工时的孔位误差；另一方面长圆孔的长度方向沿支架的对称中线布置，不会影响支架的整体结构强度。支架的球面窝座是冲压成型时直接压出的，和轴承外圈的球面尺寸匹配精度经过反复调试，既保证轴承外圈能在窝座内灵活转动实现调心，又不会出现间隙过大导致的支承晃动问题。支架两翼和球面窝座的过渡位置设计有冲压加强筋，能提升支架的整体刚性，避免承受径向载荷时两翼出现向外张开的变形，保证支承的稳定性。

从安装边界来看，这类支承件通常是成对使用，分别布置在转轴的两端，安装时只需要在设备机架上对应位置打四个安装孔，用螺栓穿过支架上的长圆孔固定即可，不需要加工复杂的轴承座安装沉孔，对机架的加工要求极低，非常适合用在型材焊接的机架、薄钢板折弯的设备壳体上。实际应用中，这类支承结构常用在中小型带式输送机的托辊支承、小型包装机械的辊轴定位、农用脱粒机的转轴支承、健身器材的转动部件定位等场景，承载能力能满足中等载荷、中低转速的使用需求，转速通常不超过每分钟两千转，径向承载能力根据轴承内径不同覆盖常用的中小载荷区间。

设计这类结构的时候需要注意几个细节：首先是支架的冲压回弹控制，球面窝座成型时的回弹量要提前在模具设计阶段做好补偿，否则窝座的球面直径偏大，会导致轴承外圈配合过松，运转时出现异响甚至轴承脱出；其次是安装翼的平面度控制，冲压后两翼的安装面要保证和轴承内孔轴线的平行度，避免安装后轴承出现偏载；另外轴承内圈的顶丝锁紧位置要避开转轴上的键槽位置，防止顶丝拧入键槽导致锁紧失效。日常维护时，这类轴承通常自带注油嘴，可以定期补充润滑脂，不需要频繁拆卸，维护成本极低。和传统的铸铁剖分式轴承座相比，这种冲压支架的轴承组件重量更轻，成本只有铸铁轴承座的三分之一左右，安装效率提升一倍以上，虽然承载能力和刚性略低于铸铁轴承座，但在对重量敏感、成本控制严格、安装精度要求不高的工况下，完全能满足使用需求，是轻量化设备设计中非常实用的标准支承部件。
