19英寸行驶高度空气行驶悬架结构设计

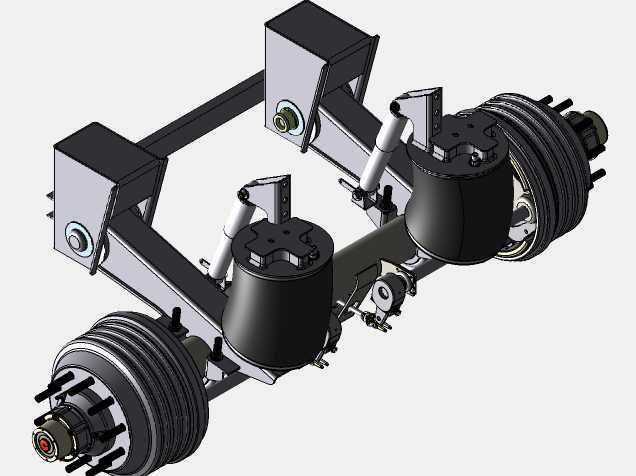

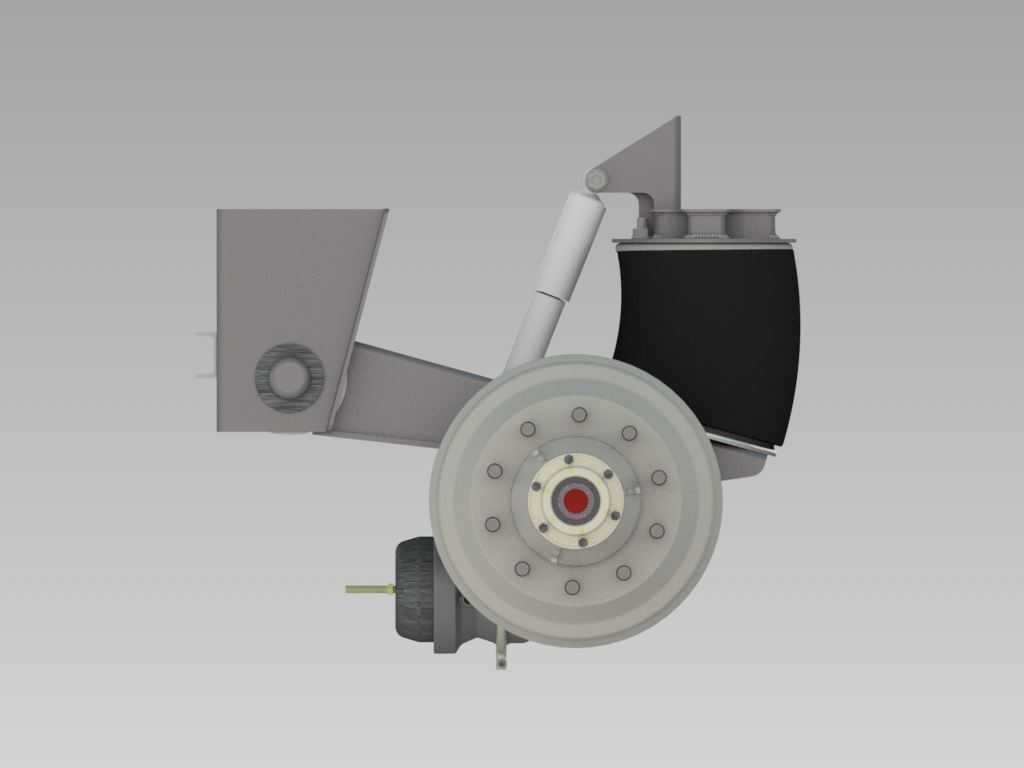

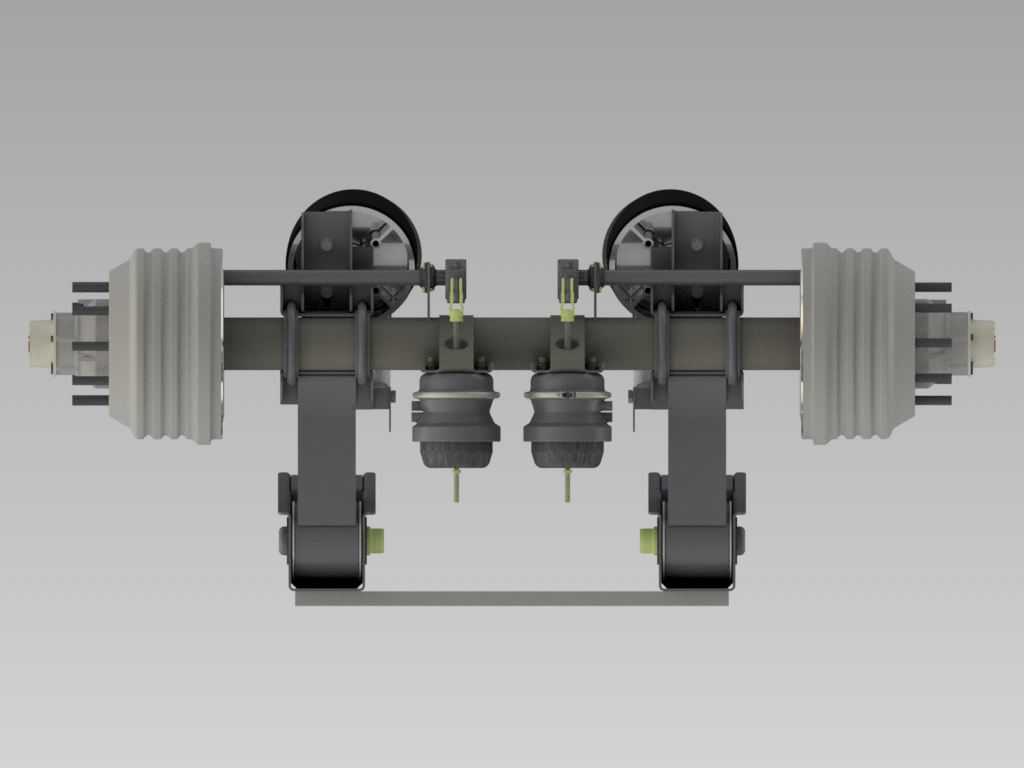

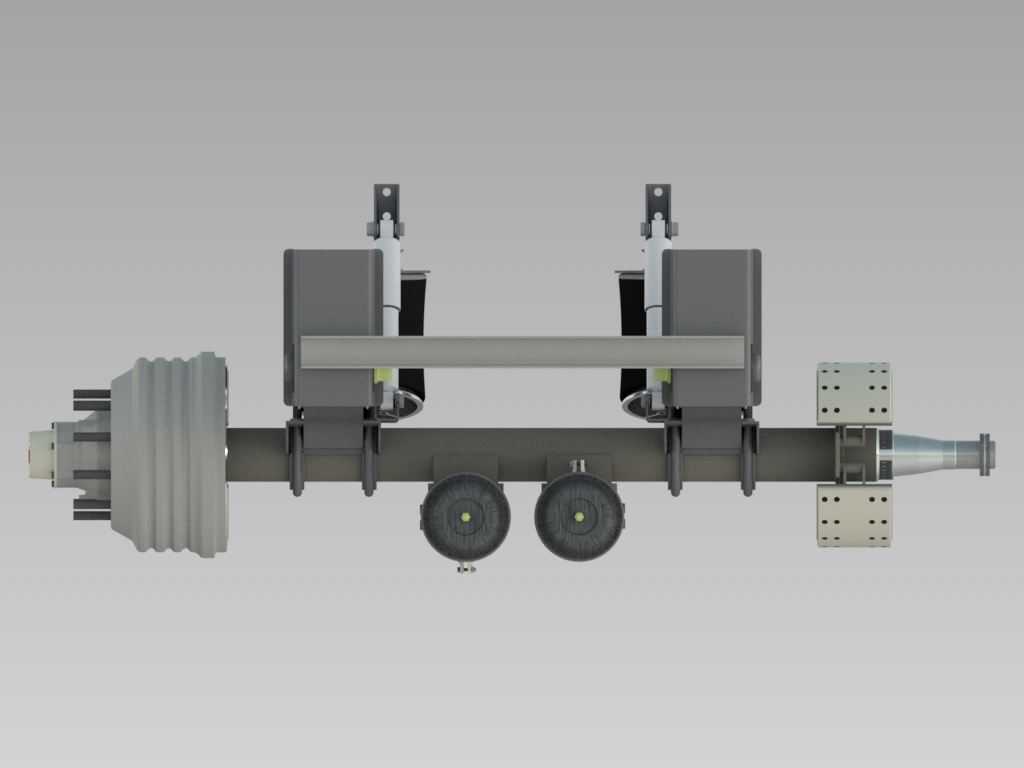

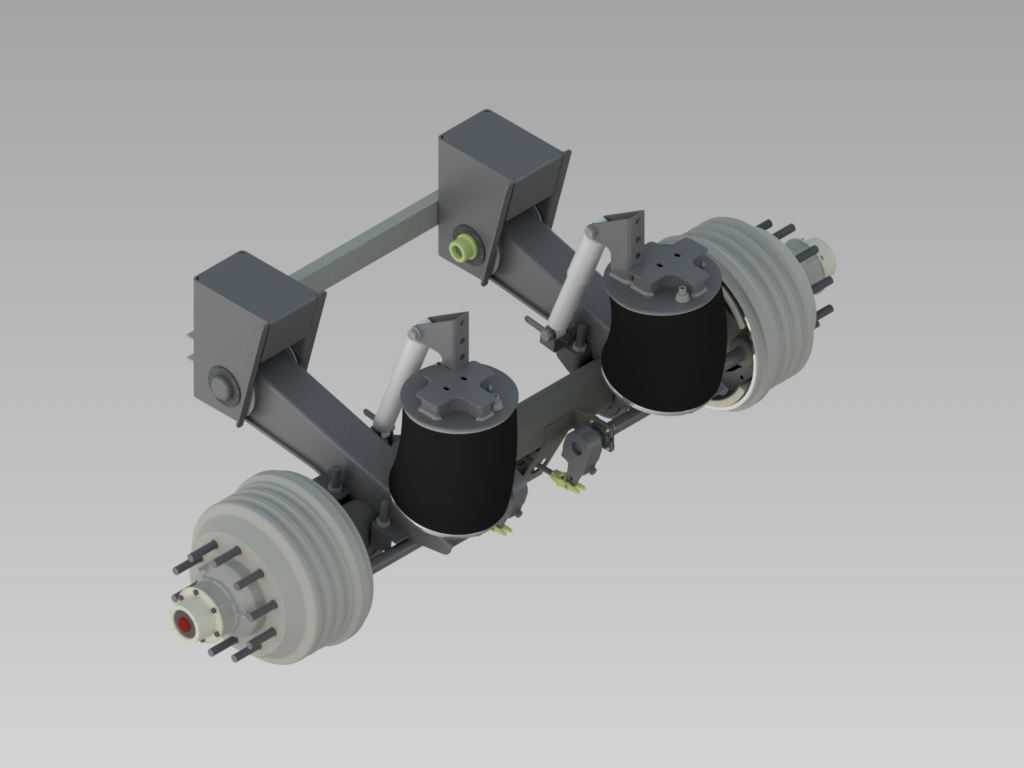

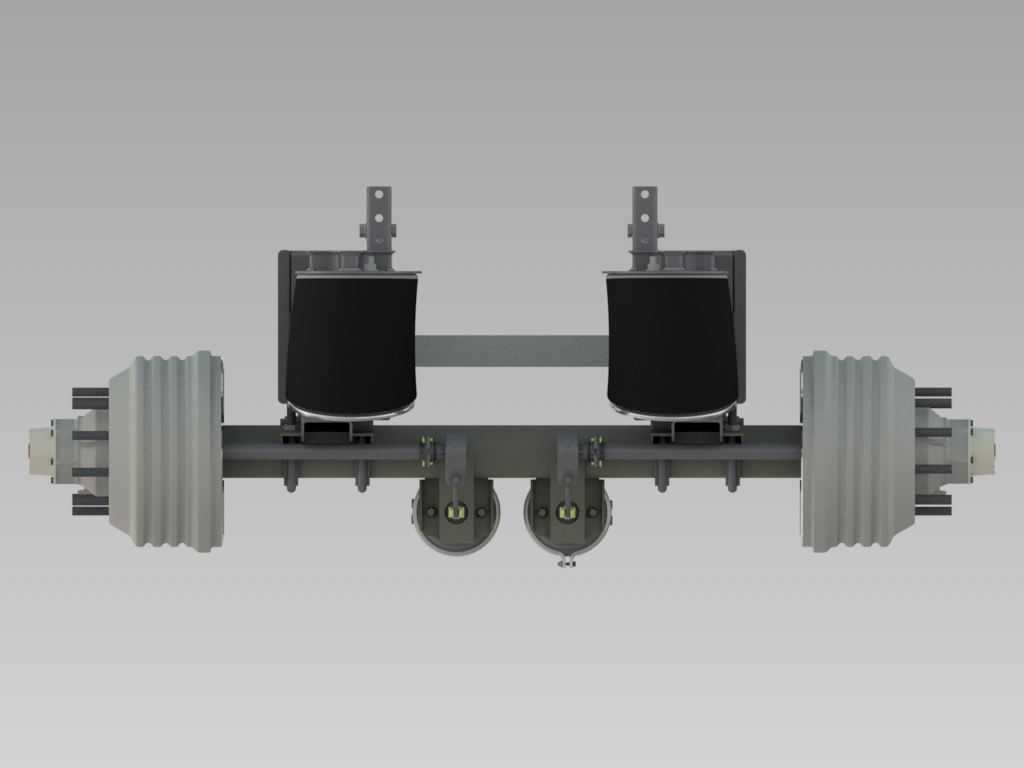

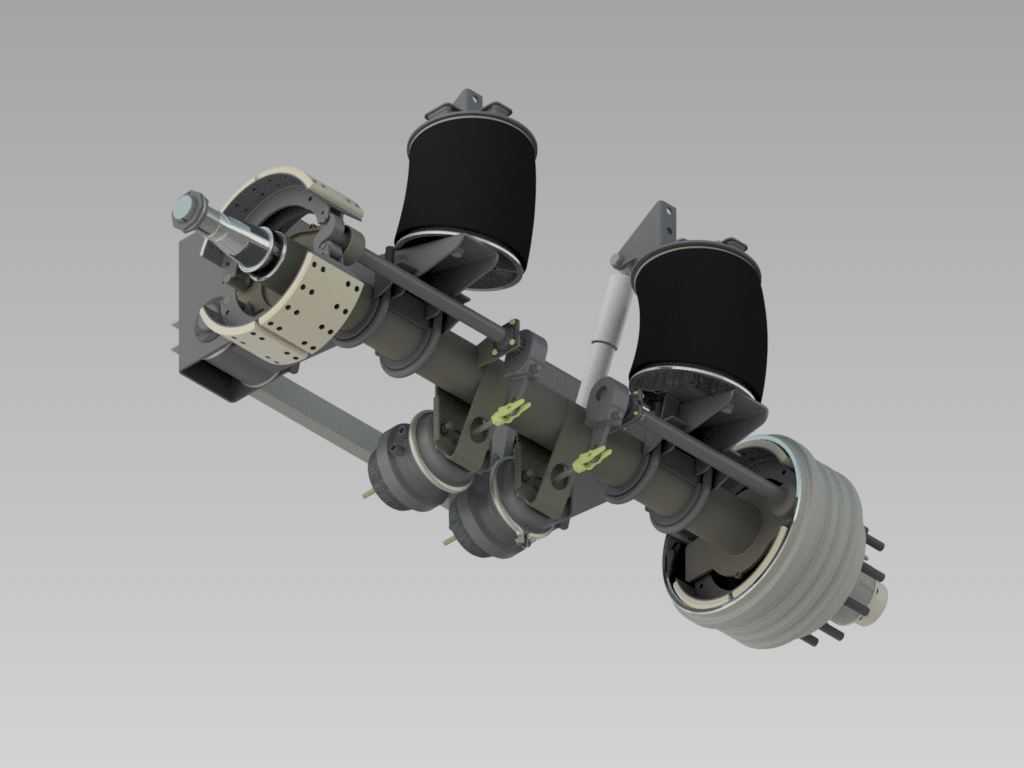

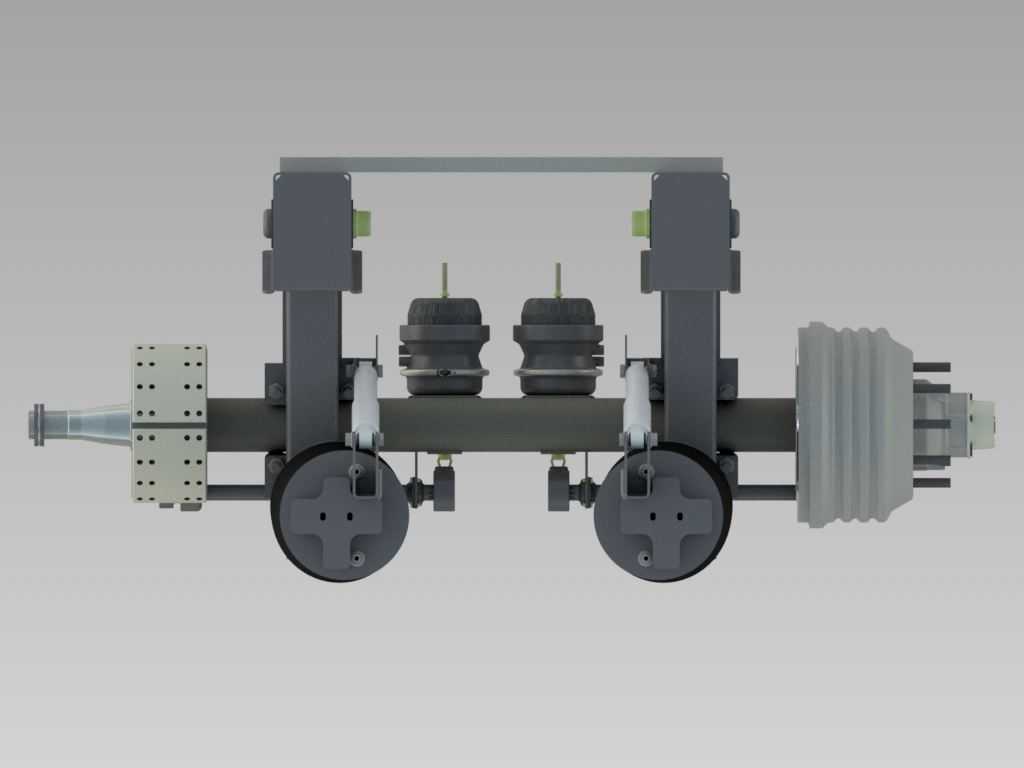

　　该空气行驶悬架主要适配拖挂类商用车辆的行走系统，针对干线公路运输场景下的高频颠簸、长距离行驶工况设计，核心作用是替代传统钢板弹簧悬架，在承载额定载荷的同时过滤路面传递的竖向、横向冲击，降低车架与挂载货物的振动加速度，减少运输过程中易损货品的货损率，同时提升行驶过程中轮胎的接地性能，降低爆胎、偏磨的发生概率。从结构设计逻辑来看，整套悬架以整体式车桥作为核心承载基体，桥体采用无缝钢管加工成型，两端集成轮毂安装位与制动机构连接法兰，桥体中段对称布置两组空气弹簧安装支座，空气弹簧选用大直径曲囊式橡胶气囊，相比传统单片或多片钢板弹簧，其刚度具备非线性特性，空载时刚度较低可保证滤振效果，满载时随气囊内压升高刚度自动提升，

　　匹配不同载荷下的支撑需求，无需额外增加减震片组即可覆盖宽范围载荷区间。导向机构采用纵向推力杆与横向稳定杆组合的布置形式，纵向推力杆一端铰接在车桥支座上，另一端连接车架安装座，负责传递车辆行驶过程中的纵向驱动力与制动力，同时约束车桥的纵向跳动轨迹，避免制动时车桥发生过度位移；横向稳定杆穿过桥体中部的衬套座，两端通过连杆连接车架侧支架，在车辆过弯产生侧倾时，稳定杆产生扭转力矩抑制侧倾幅度，提升拖挂行驶的横向稳定性，避免拖挂部分发生甩尾风险。减震器采用筒式液压减震结构，倾斜布置在车桥与车架支架之间，与空气弹簧形成并联支撑关系，负责抑制气囊压缩回弹过程中的往复振动，避免车辆经过颠簸路段后出现持续的余振，提升行驶平顺性。安装边界层面，

　　整套悬架的车架连接端预留标准化的螺栓安装孔位，孔位间距匹配主流拖挂车型的车架纵梁宽度，空气弹簧的上安装面设计为平面法兰结构，可直接通过螺栓固定在车架底部的焊接支座上，无需额外制作转接支架；车桥两端的轮毂安装位符合商用车通用轮辋的螺栓孔分布规格，可直接适配常规规格的钢制或铝合金轮辋，制动气室的安装支架集成在桥体端部，可直接匹配常规鼓式制动机构，减少改装或装配时的二次加工工作量。设计过程中重点考虑了19英寸行驶高度的匹配性，在整车处于额定载荷状态下，气囊处于标准工作行程区间，此时车架底面到地面的垂直距离保持在19英寸对应的高度范围，既保证了足够的通过性，避免非铺装路面行驶时底盘剐蹭，又控制了整车的重心高度，降低高速行驶时的侧风影响。

　　结构细节上，所有铰接位置均采用免维护橡胶衬套，衬套内部填充润滑脂并设置多层密封结构，可在长期使用过程中避免泥沙进入铰接面，降低铰接点的磨损速率，减少日常维护的工作量；气囊的进气管路采用快插式接头布置在桥体上方的走线槽内，管路远离轮胎跳动区域与高温制动部件，避免行驶过程中管路被轮胎带起的碎石击打或被制动高温烘烤老化，提升管路系统的可靠性。实际应用中，该悬架结构可广泛用于中置轴挂车、旅居拖挂、特种装备运输拖台等车型，相比传统钢板悬架，其自重更低，可有效降低整车整备质量，提升额定载质量利用率，同时空气弹簧的可调特性也支持用户根据实际载荷情况调整气囊气压，匹配不同的行驶高度需求，适配不同路况下的通行要求。在建模过程中，所有部件的装配关系均按照实际生产的装配公差进行匹配，运动部件的行程范围预留了足够的安全间隙，模拟极限跳动工况下，气囊、减震器、推力杆均不会与周边部件发生运动干涉，保证结构在全行程范围内的运行可靠性。
