30K牵引转向提升桥横拉杆端部结构

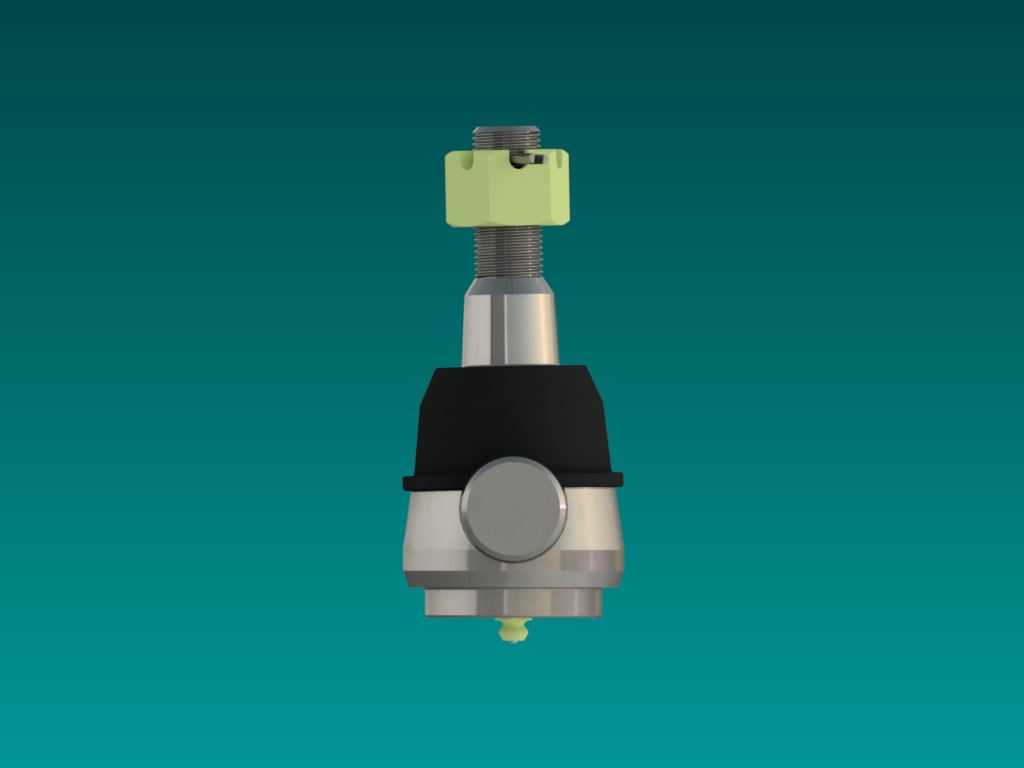

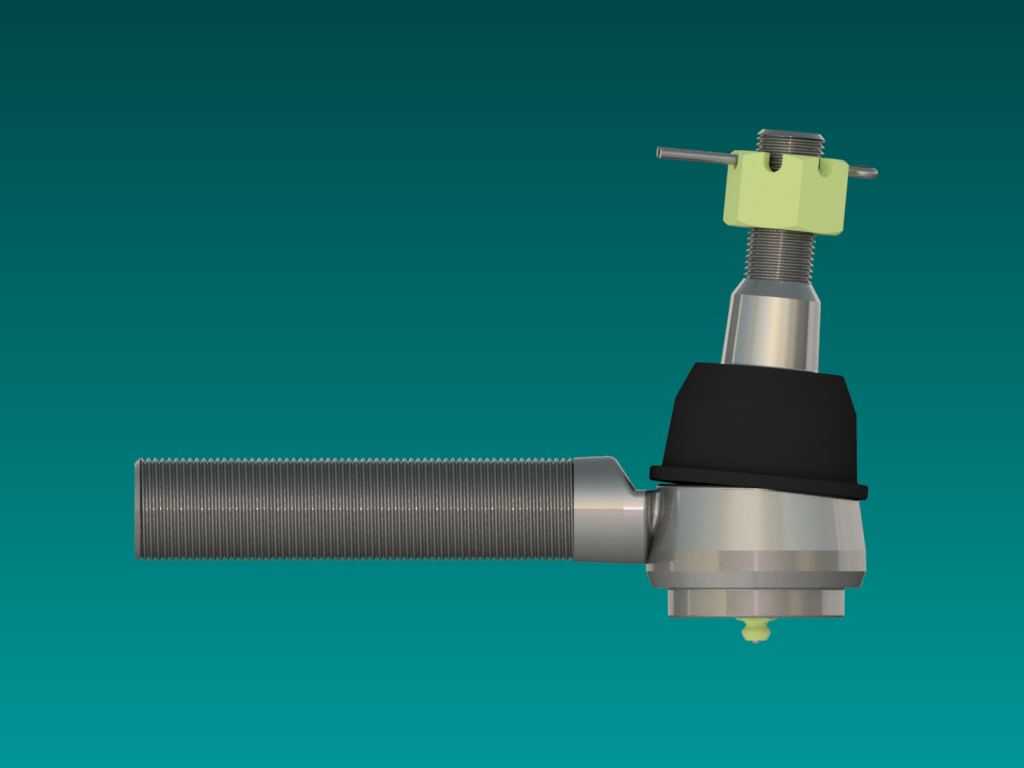

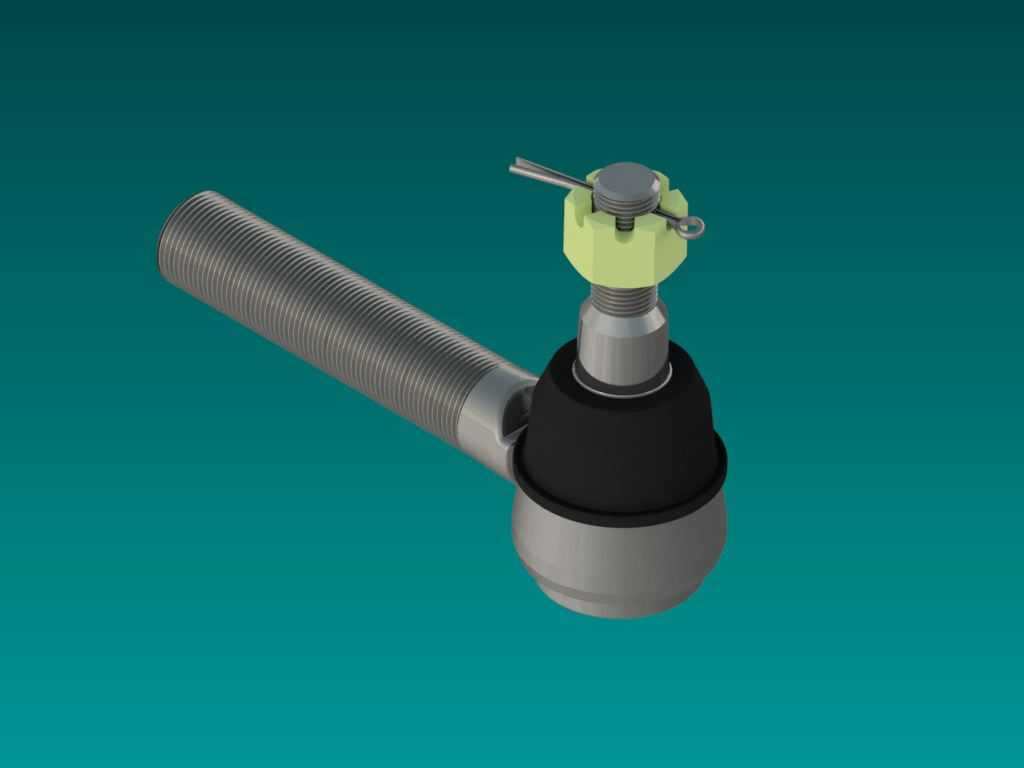

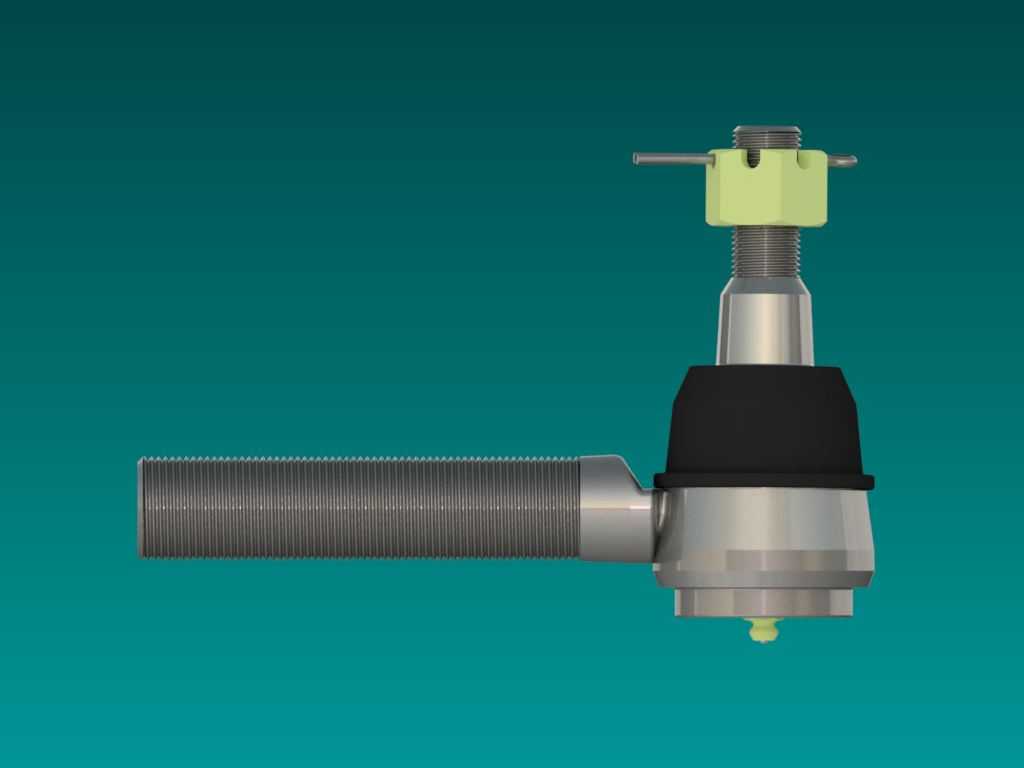

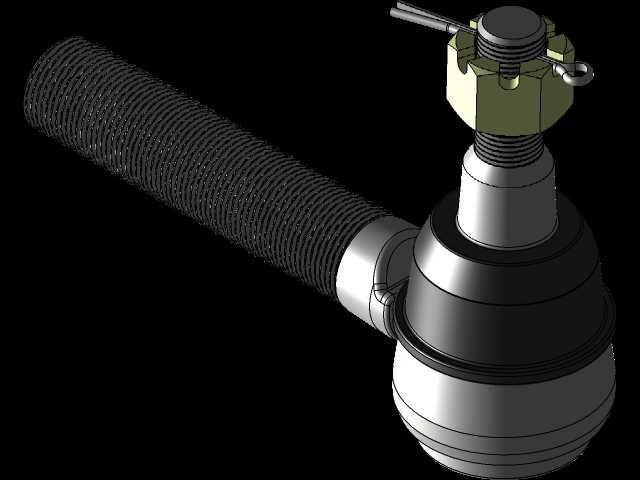

在商用车转向系统与车桥悬架的匹配设计中，横拉杆端部的球铰结构直接决定了转向动作的传递精度与行驶过程中的受力可靠性，这款适配30K牵引转向提升桥的横拉杆端部，是针对重载牵引工况下频繁转向、桥体提升复位的复合使用场景开发的连接构件。日常运营场景里，这类部件主要承担转向力的直线传递、车轮跳动时的角度补偿、桥体提升过程中的连接位姿自适应三类核心作用，不同于普通公路载货车辆的横拉杆球头，适配提升桥的端部结构需要额外承受桥体起落时的纵向冲击载荷，以及非承载状态下的小幅振动拉扯，因此在结构冗余设计、密封防护、连接锁紧方式上都做了针对性调整。从功能特性来看，该构件采用杆体与球头座一体化的锻造成型基体，杆部加工有连续外螺纹，用于和横拉杆主体管段实现长度可调的螺纹连接，通过调整旋合长度可以精准匹配整车前束值的调校需求，螺纹段末端设计有扳手夹持位，方便装配时施加扭矩完成锁紧。球头销部分采用大球面接触设计，接触比压控制在重载工况允许的范围内，可实现大角度的空间摆动，既能够满足转向时车轮绕主销转动的角度需求，也能补偿车辆行驶在不平路面时，悬架跳动带来的横拉杆与转向节之间的相对位置偏移，避免运动干涉。球头销顶端采用开槽螺母配合开口销的锁紧结构，这是重载商用车部件常用的防松设计，相比尼龙嵌件锁紧或者螺纹胶锁固，这种机械防松结构在长期承受交变冲击载荷的工况下，防松可靠性更高，即便在泥水、温差变化大的使用环境中，也不会出现锁紧失效的问题。球头座外部采用多层橡胶密封护套，护套两端分别卡紧在球头座壳体与球头销的颈部，能够完全阻隔外界的泥沙、污水、粉尘进入球铰摩擦副，同时保留内部润滑脂的密封存储空间，延长部件的维护周期。设计思路上，这款横拉杆端部没有采用乘用车辆常见的不可拆式球头结构，而是选择了可注油维护的结构形式，球头座侧面预留有润滑脂注油口，在车辆定期保养时可以补充润滑脂，降低球铰摩擦面的磨损速率，适配商用车长运营里程、高负载强度的使用需求。从安装边界来看，杆部螺纹的公称直径、螺距均匹配30K级提升桥横拉杆的标准连接管内径，球头销的锥面角度、顶端螺纹尺寸完全对应转向节臂的安装锥孔尺寸，装配时球头销锥面压入转向节锥孔后，按照规定扭矩拧紧开槽螺母，再穿入开口销锁止即可完成固定，不需要额外加工适配结构。球头的最大摆角范围覆盖了提升桥在落下承载、提升收起、极限转向三个状态下的最大角度偏移量，不会出现桥体提升到最高位置时球头拉脱、或者转向到最大角度时球头卡死的问题。在实际选型匹配过程中，这类横拉杆端部的球头销摆动阻尼需要和整车转向助力特性做匹配，阻尼过大会导致转向沉重，阻尼过小则容易出现高速行驶时的转向摆振，因此该结构在球碗与球头的预紧力设计上做了多轮工况验证，既保证无间隙的传动手感，也不会带来过大的转向阻力。另外，考虑到提升桥在频繁起落过程中，横拉杆端部会承受额外的轴向冲击力，杆体与球头座的过渡位置做了大圆角强化处理，避免应力集中导致的杆体断裂问题，表面处理采用磷化后喷塑的工艺，具备较好的耐锈蚀能力，能够适应公路行驶、非铺装路面作业等多种使用环境。
