快装式硬盘盒安装固定支架结构设计

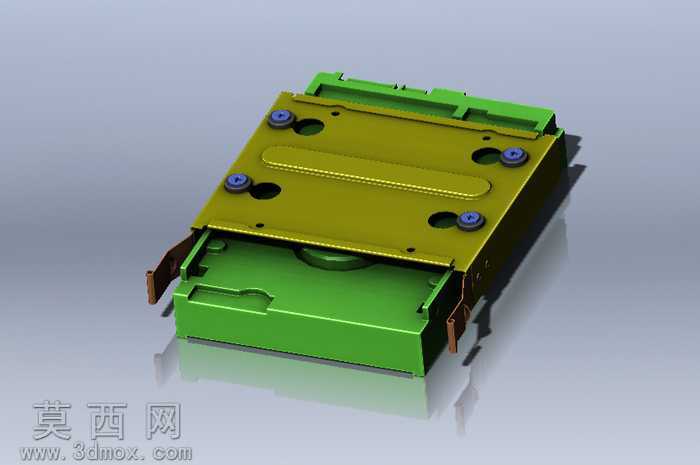

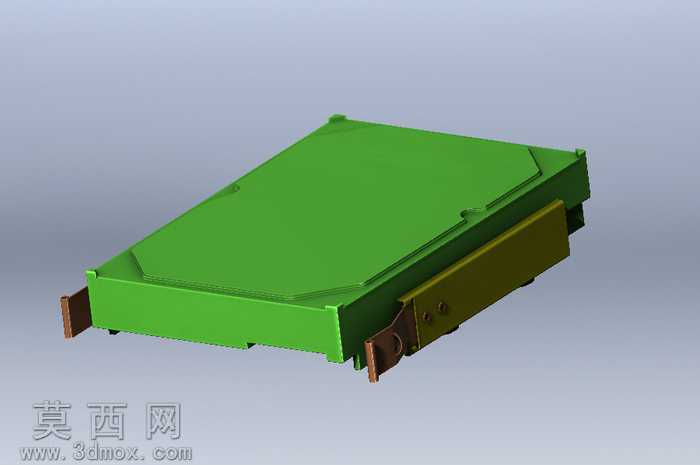

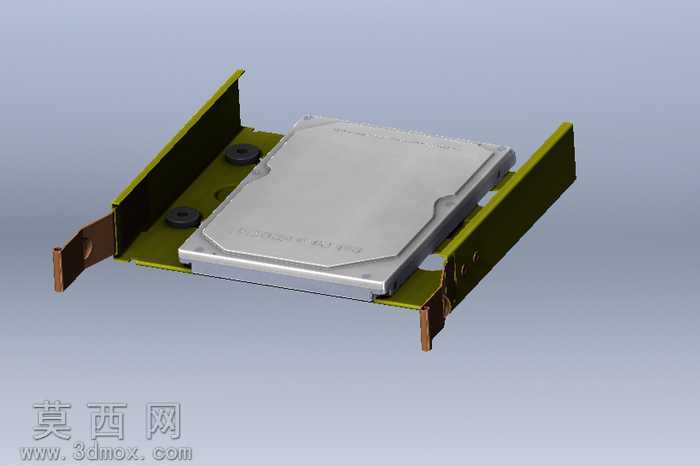

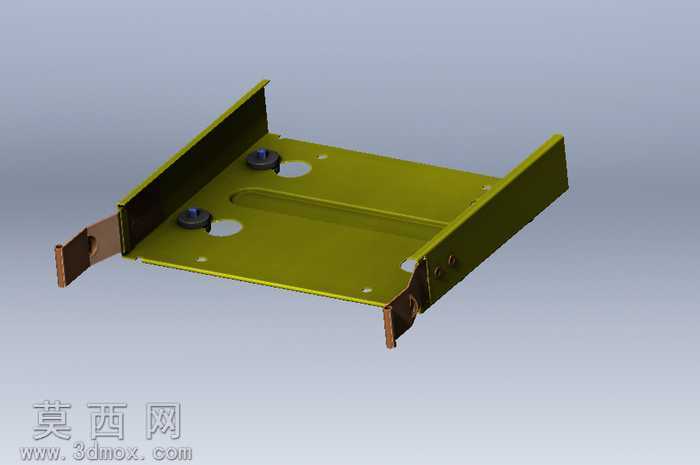

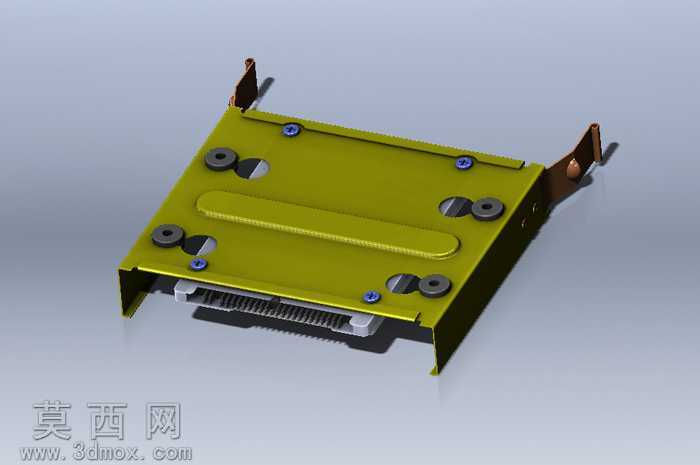

本作品为适配多规格硬盘的快插式硬盘盒安装支架，建模阶段采用自顶向下的设计思路完成整体结构搭建，首先根据2.5英寸与3.5英寸机械硬盘、固态硬盘的标准安装尺寸确定内部容纳腔的基础轮廓，预留出硬盘插拔的导向间隙与安装公差，确保两种规格的硬盘都可以顺畅推入托架内部完成定位。支架主体分为上下两层承载结构，下层为绿色硬质塑料材质的硬盘承载托盘，托盘边缘设计有带卡扣的弹性锁止片，在硬盘完全推入到位后，锁止片可以自动卡入硬盘侧边的标准安装位，无需额外螺丝即可完成硬盘的初步固定，避免硬盘在使用过程中出现松脱移位的问题；托盘表面设计有凸起的导向筋条，既可以减少硬盘与托盘的接触面积降低插拔阻力，也可以为硬盘底部预留出一定的散热间隙，提升长时间工作时的散热表现。上层为橄榄绿色的金属材质固定盖板，盖板上预留了四个对应硬盘标准安装孔位的沉头孔，搭配蓝色的手拧固定螺丝，可以在硬盘推入后通过拧紧螺丝完成硬盘与支架的刚性连接，进一步提升固定的牢固度，适配震动较大的使用场景；盖板表面设计有长条形的冲压加强筋，在不增加板材厚度的前提下提升盖板的结构强度，避免盖板受力变形压迫硬盘表面。支架两侧设计了快装式的弹性卡扣结构，可以直接卡入机箱对应的硬盘位导轨中，无需额外工具即可完成整个硬盘盒支架的快速安装与拆卸，大幅提升装机与硬盘更换的效率。渲染阶段针对不同部件的材质特性做了区分处理，塑料托盘部分采用哑光硬质塑料材质，添加了细微的磨砂纹理还原真实注塑件的表面质感，金属盖板部分采用带有轻微金属光泽的喷塑金属材质，还原冷轧钢板冲压件的表面质感，手拧螺丝部分采用蓝色工程塑料与金属螺纹的组合材质，弹性卡扣部分采用带有韧性的褐色工程塑料材质，通过光影调整突出各部件的结构层次与材质差异，清晰展示各部分的装配关系与结构细节。整个模型完整还原了支架的所有装配细节，包含配套的固定螺丝与锁止卡扣结构，各部件之间的装配间隙符合实际生产的公差要求，可直接用于硬盘扩展安装结构的设计参考与装机方案验证。
