四辐式V型三角带轮工业传动零件

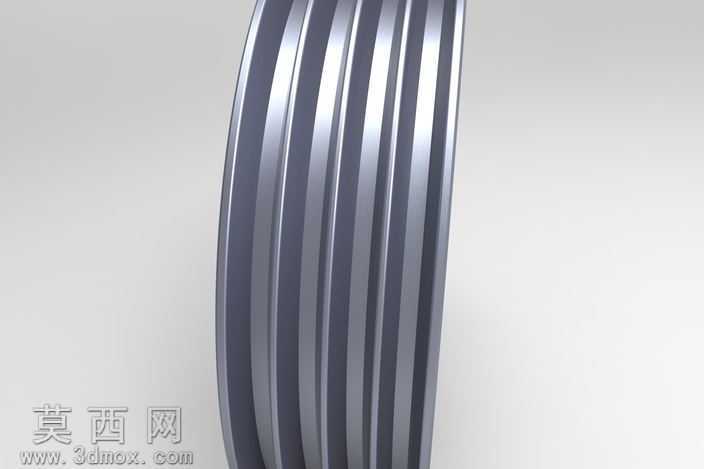

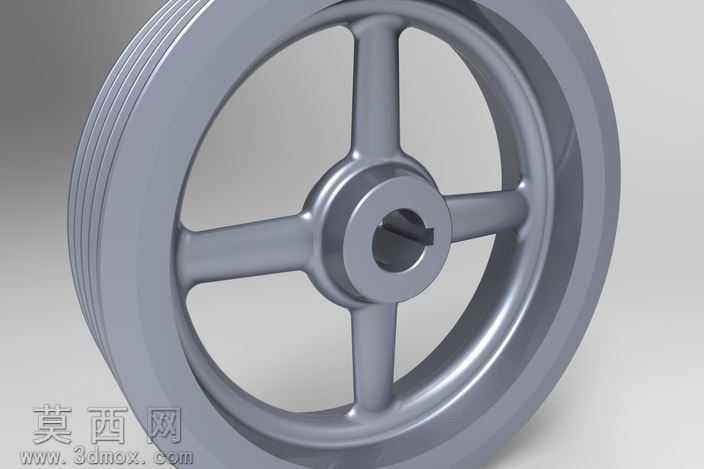

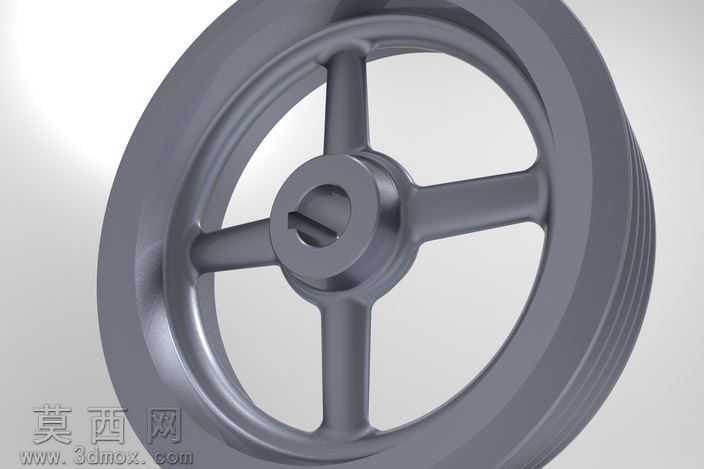

该V带轮三维模型采用Autodesk Inventor软件完成全参数化建模，建模过程严格遵循机械传动零件的设计规范，首先以带轮的基准轴线为核心建立全局坐标系，先绘制带轮轮缘的截面草图，按照V带的标准槽型尺寸约束槽角、槽深、槽间距等关键参数，通过旋转特征生成带轮的外轮缘基体，保证轮槽的尺寸精度可直接适配对应型号的三角传动带。轮辐部分采用四辐条对称结构设计，在草图阶段绘制四条均匀分布的辐条截面轮廓，通过拉伸特征与轮缘、轮毂部分做布尔合并，辐条与轮缘、轮毂的衔接位置均做了圆角过渡处理，避免应力集中问题，提升零件的结构强度。轮毂部分按照标准轴孔尺寸建模，轴孔内设计有标准键槽结构，建模时严格约束键槽的宽度、深度与轴向位置，保证与传动轴的装配精度，轮毂与辐条的衔接位置同样设置了过渡圆角，优化受力分布。模型完成实体建模后，对各部分结构做了细节优化，轮缘的外边缘做了小尺寸倒角处理，去除锐边，符合机械零件的加工工艺要求。材质渲染阶段赋予模型哑光灰铸铁材质效果，还原真实铸件的表面质感，通过环境光遮蔽效果突出轮槽、辐条间隙、键槽等结构的立体感，渲染视角选取斜向45度视角，可同时展示带轮的轮槽结构、辐条布局、轮毂键槽等核心结构特征。设计过程中充分考虑带轮的动平衡要求，四辐条采用完全对称的等截面设计，保证旋转过程中的质量分布均匀，轮缘的壁厚、辐条的截面尺寸均按照传动功率对应的强度要求做了参数匹配，整体模型结构完整，尺寸参数符合通用机械传动的设计标准，可直接用于传动机构的装配模拟、工程图导出以及加工工艺参考。
