自行车车架双柱疲劳性能试验装置

这套试验装置主要面向自行车生产制造环节的车架可靠性验证场景，在整车量产前的样件测试阶段，承担车架多工况下的疲劳耐久、静载强度验证工作，是自行车研发实验室、质检环节常用的专用测试工装。日常使用中，该装置可模拟自行车在实际骑行过程中遇到的颠簸路面冲击、踩踏受力传导、车把转向负载等多种受力场景，通过双立柱结构的独立加载单元，对车架的头管、中轴、后叉等关键受力点位施加可控的往复载荷或恒定静载荷，采集不同加载周期下的车架形变、焊缝开裂、结构失效等数据，为车架结构优化、材料选型、工艺调整提供实测依据。

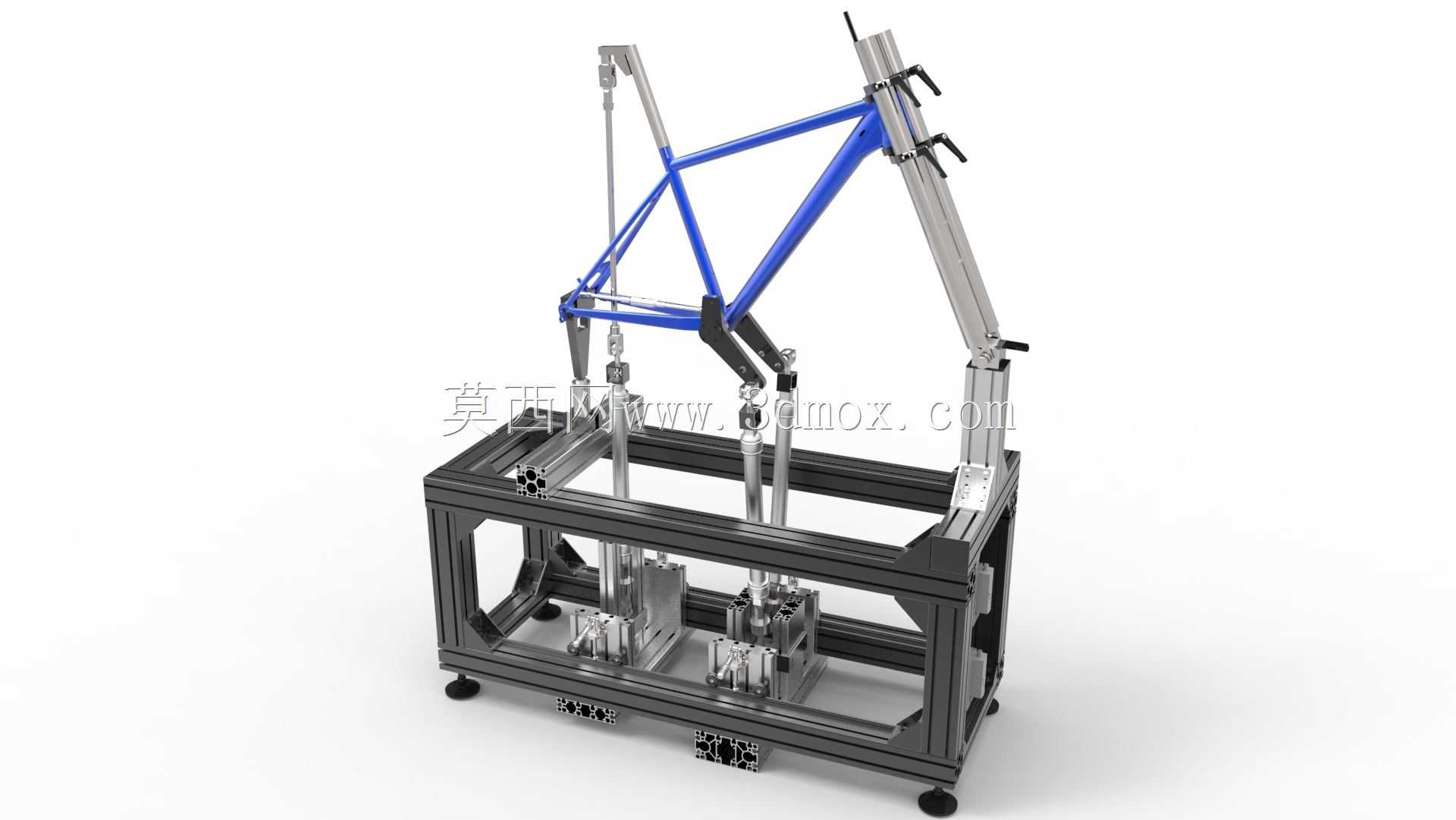

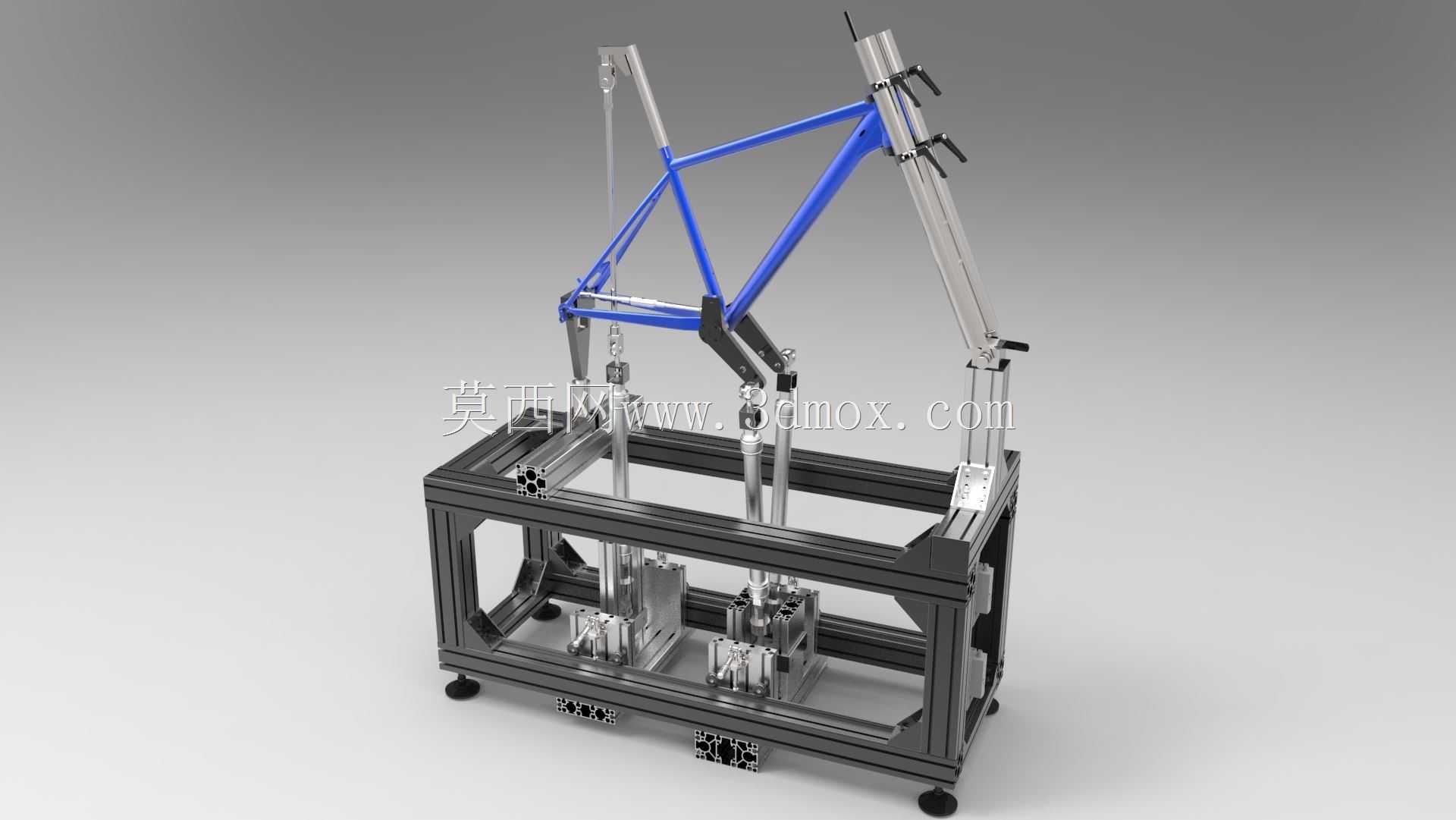

从结构设计思路来看，整套装置的承载基座采用工业铝型材拼装搭建，这种选型一方面可以缩短加工周期，依靠铝型材的标准槽位灵活调整各安装组件的固定位置，适配不同轮径、不同尺寸规格的自行车车架装夹需求，另一方面铝型材机架的自重适中，配合底部的可调支撑脚杯，可快速调平设备，抵消实验室地面的平整度误差，保证加载过程中设备整体的稳定性，避免机架晃动带来的测试数据偏差。双立柱加载单元采用线性导轨作为导向结构，加载端配备可快速调整的夹装机构，能够根据不同车架的几何尺寸，调整加载头的上下高度、前后位置以及夹持角度，无需额外制作定制化转接件即可覆盖山地车、公路车、城市通勤车等多数常见车型的车架装夹要求。

设备的装夹定位模块完全模拟自行车实际装配的约束状态：车架后叉位置通过快拆式固定座模拟后轮轴的安装约束，中轴位置配备适配不同规格五通的定位夹具，头管位置则通过双立柱的加载臂连接，可分别施加垂直方向、水平方向的复合载荷，还原骑行过程中车架受到的多维度受力。加载单元的传动结构采用丝杠配合伺服驱动的方案，可精准控制加载力值、加载频率以及加载行程，力值控制精度可满足常规自行车行业测试标准的要求，同时在加载端配备力值反馈组件，实时监测实际施加到车架上的载荷大小，避免过载对测试样件造成非预期的破坏。

从安装边界与外形尺寸来看，整套装置的占地尺寸适配常规实验室的工位布局，机架整体长度控制在1.2米左右，宽度约0.8米，高度方向可根据测试需求调整立柱的安装高度，常规配置下整体高度不超过1.8米，不需要额外做地基固定，依靠底部脚杯调平后即可放置在平整的水泥地面或防静电地坪上使用。设备的操作侧预留了足够的装夹操作空间，测试人员可在设备正面完成样件装夹、参数调整、状态观察等全部操作，不需要绕转到设备侧面，符合人机工程学的操作要求。

在功能细节设计上，机架的铝型材槽位内预留了传感器走线槽位，所有测试线缆均可沿型材内部排布，避免外露线缆在加载过程中被运动部件剐蹭，提升设备长期使用的可靠性。装夹夹具的接触位置均配备尼龙保护垫块，避免装夹过程中对车架的涂装表面造成压痕或划伤，保证测试完成后的样件可继续用于其他项目的检测。双立柱的两个加载单元可独立控制，既可以实现双点位同步加载模拟对称受力场景，也可以实现单点位独立加载，完成单侧冲击、偏载等特殊工况的测试，覆盖绝大多数车架力学性能测试的需求。
