碎明矾板碰撞工况仿真结构设计

项目分类:机械图纸 发布时间:2021-10-29 ID:350430

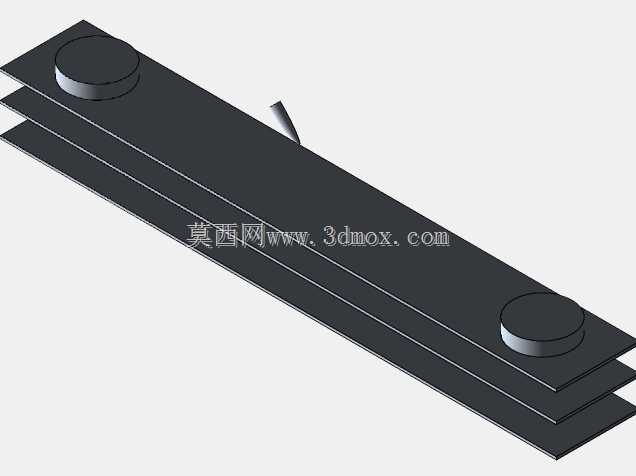

  • 碎明矾板碰撞工况仿真结构设计
  • 碎明矾板碰撞工况仿真结构设计
  • 碎明矾板碰撞工况仿真结构设计

在矿物破碎加工的生产线环节中,碎明矾板作为破碎腔内部直接接触物料的核心承载构件,长期承受高硬度明矾矿石的反复冲击、挤压与摩擦作用,其结构强度、抗冲击性能直接决定了破碎设备的连续运行周期与物料破碎粒度合格率。这类板材并非简单的平面耐磨构件,在实际工况中,矿石从进料口落入破碎腔后,会以不规则的姿态、不同的下落速度撞击板面,同时相邻动颚、定颚组件的相对运动还会对夹在板面与矿石间的物料施加持续的挤压力,这就要求板材在设计阶段必须充分考虑动态冲击下的应力传播规律,避免局部应力集中导致的板面崩裂、磨损过快问题。

从结构设计思路来看,碎明矾板的工作面并非完全平整,而是根据破碎腔的啮角参数设计了渐变的弧形曲面,靠近进料端的板面曲率更大,能够对大块下落矿石形成有效的缓冲承接,避免矿石直接刚性撞击板面边角造成的崩边缺陷;靠近出料端的板面曲率逐渐平缓,配合破碎副的运动轨迹,能够对初步破碎的小颗粒矿石施加均匀的挤压力与剪切力,保证出料粒度控制在工艺要求的区间内。板面的厚度分布也并非均匀设计,受冲击频次更高、磨损更剧烈的中上部区域,板材厚度比下部出料区域厚15%左右,同时在板材的背面设计了交错分布的加强筋结构,筋条的走向与冲击载荷的主传播方向保持一致,能够将单点受到的冲击应力快速分散到整个安装基面,避免局部应力超过材料的屈服极限。

在安装边界的设计上,碎明矾板的两侧设置了与破碎腔侧壁卡槽匹配的定位凸台,凸台的配合公差选用H7/k6的过渡配合,既能够保证板材安装后不会在冲击载荷下出现横向窜动,也能在板材磨损到极限厚度时方便快速拆卸更换。板材背面的安装螺栓孔采用沉孔设计,沉孔的深度能够完全覆盖螺栓头部,避免矿石在破碎过程中直接摩擦、撞击螺栓头部造成的螺栓断裂问题,同时每个螺栓孔周围都设计了局部加厚的凸台,补偿开孔对板材局部强度的削弱。螺栓的排布间距经过受力核算,中上部受冲击较大的区域螺栓间距控制在150mm以内,下部受力相对平缓的区域螺栓间距可适当放大至200mm,保证整个板面的压紧力均匀,不会在冲击载荷下出现板面翘曲。

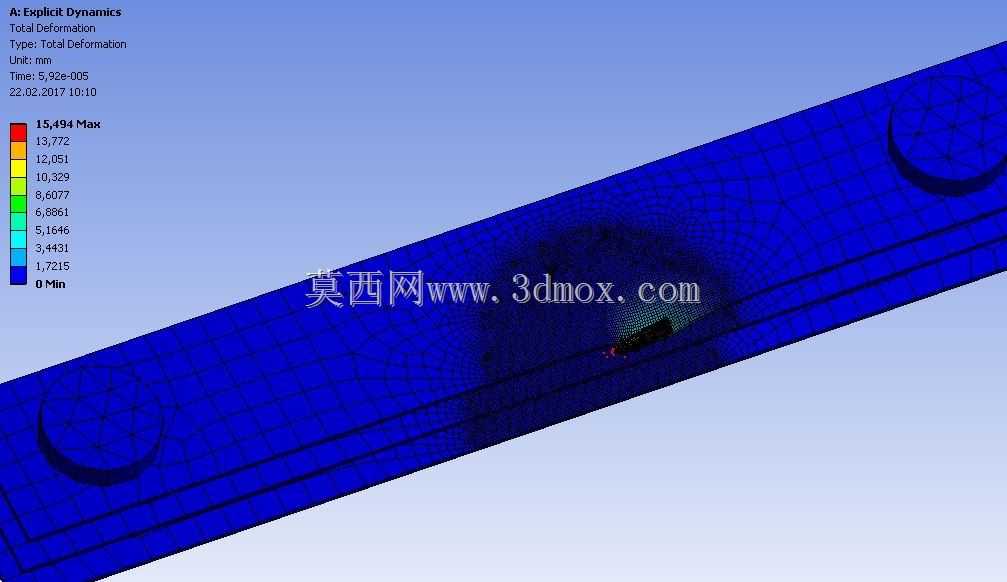

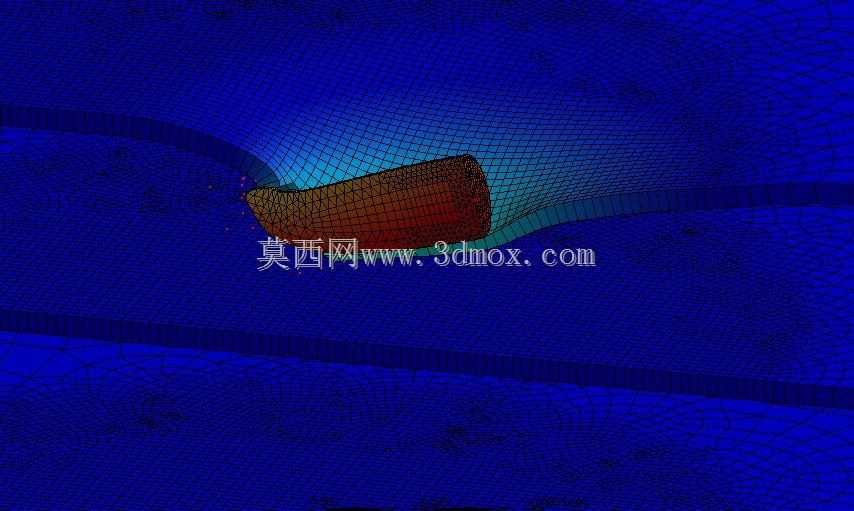

针对这类承受强冲击载荷的构件,设计阶段需要重点验证非线性碰撞工况下的结构响应,因为矿石撞击板面的过程属于瞬时强非线性问题,既包含材料的塑性变形响应,也包含接触界面的能量传递与损耗,常规的静力学校核无法准确反映实际工况下的应力分布。在仿真分析过程中,需要根据矿石的实际硬度、下落高度设置对应的初始冲击速度与接触参数,同时考虑板材材料的应变率效应,因为在高速冲击下,金属材料的屈服强度会随应变率提升出现明显上升,忽略这一特性会导致仿真结果与实际受力情况出现较大偏差。通过显式动力学的计算,可以清晰捕捉到冲击瞬间应力波在板材内部的传播路径,找到应力集中的薄弱区域,针对性调整局部的厚度分布与筋条位置,比如最初的设计方案中,板面与侧边凸台的过渡位置采用直角过渡,仿真结果显示该位置在大块矿石冲击下的应力峰值超过了材料的许用应力,后续将过渡位置调整为R15的圆角过渡后,该区域的应力峰值下降了32%,有效降低了开裂风险。

从实际使用的场景来看,碎明矾板的工作环境还存在一定的腐蚀性,因为明矾矿石破碎过程中会产生少量的酸性浆液,会对板材表面产生腐蚀作用,加速磨损过程,所以在结构设计时除了考虑力学性能,还要在安装配合面预留合适的腐蚀余量,避免长期使用后配合间隙过大导致的安装松动。另外,板材的工作面还设计了均匀分布的浅齿结构,齿的高度控制在8mm左右,齿形角度为120度,既能够增加板面与矿石之间的摩擦力,提升破碎效率,也不会因为齿高过大导致齿部在冲击下断裂。这些浅齿在磨损后不会影响板材的整体结构强度,即使齿部完全磨平,剩余的板材厚度仍然能够满足强度要求,最大化提升板材的使用寿命,减少停机更换的频次,降低生产线的运维成本。
