发动机曲柄连杆机构活塞连杆组结构设计

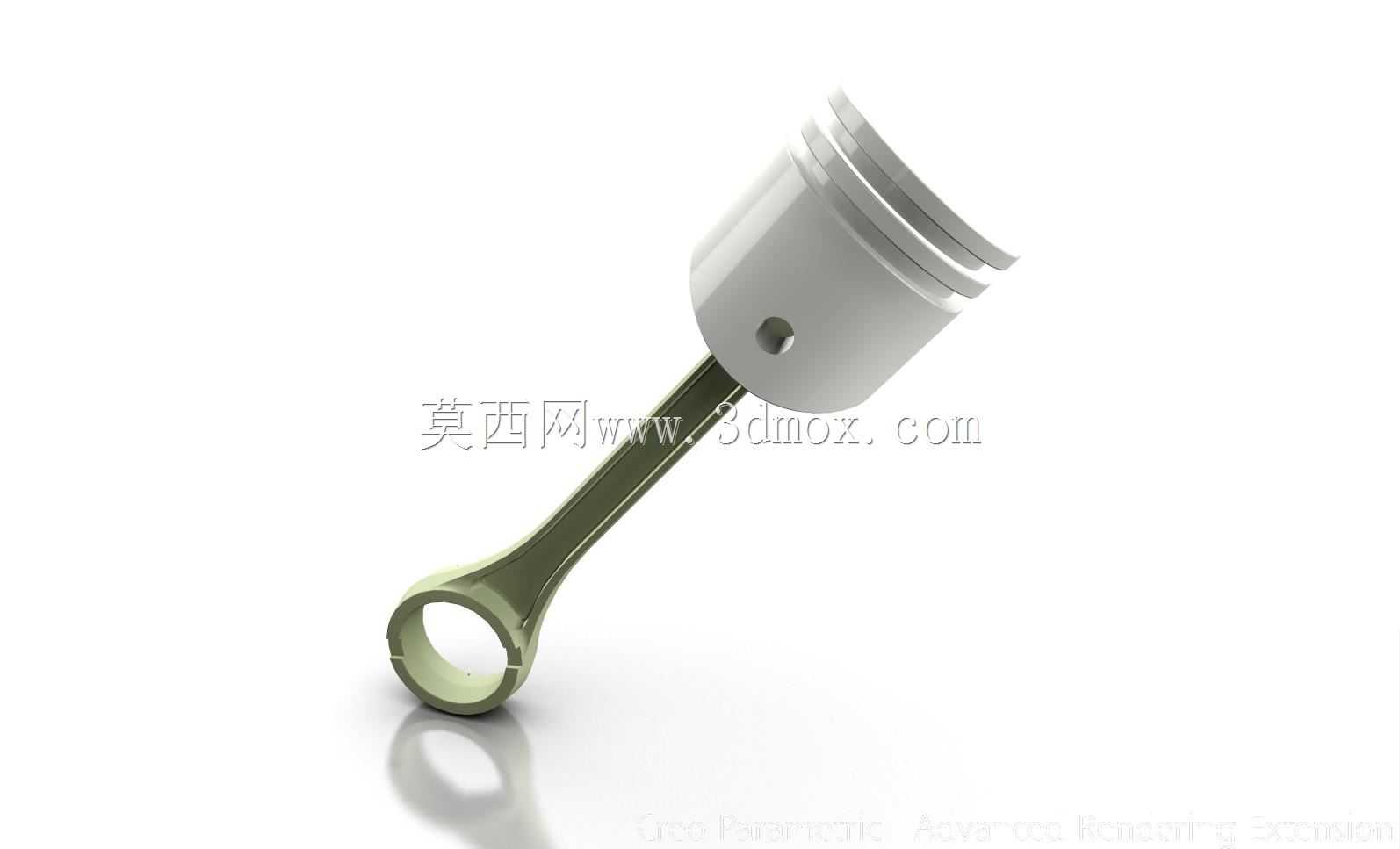

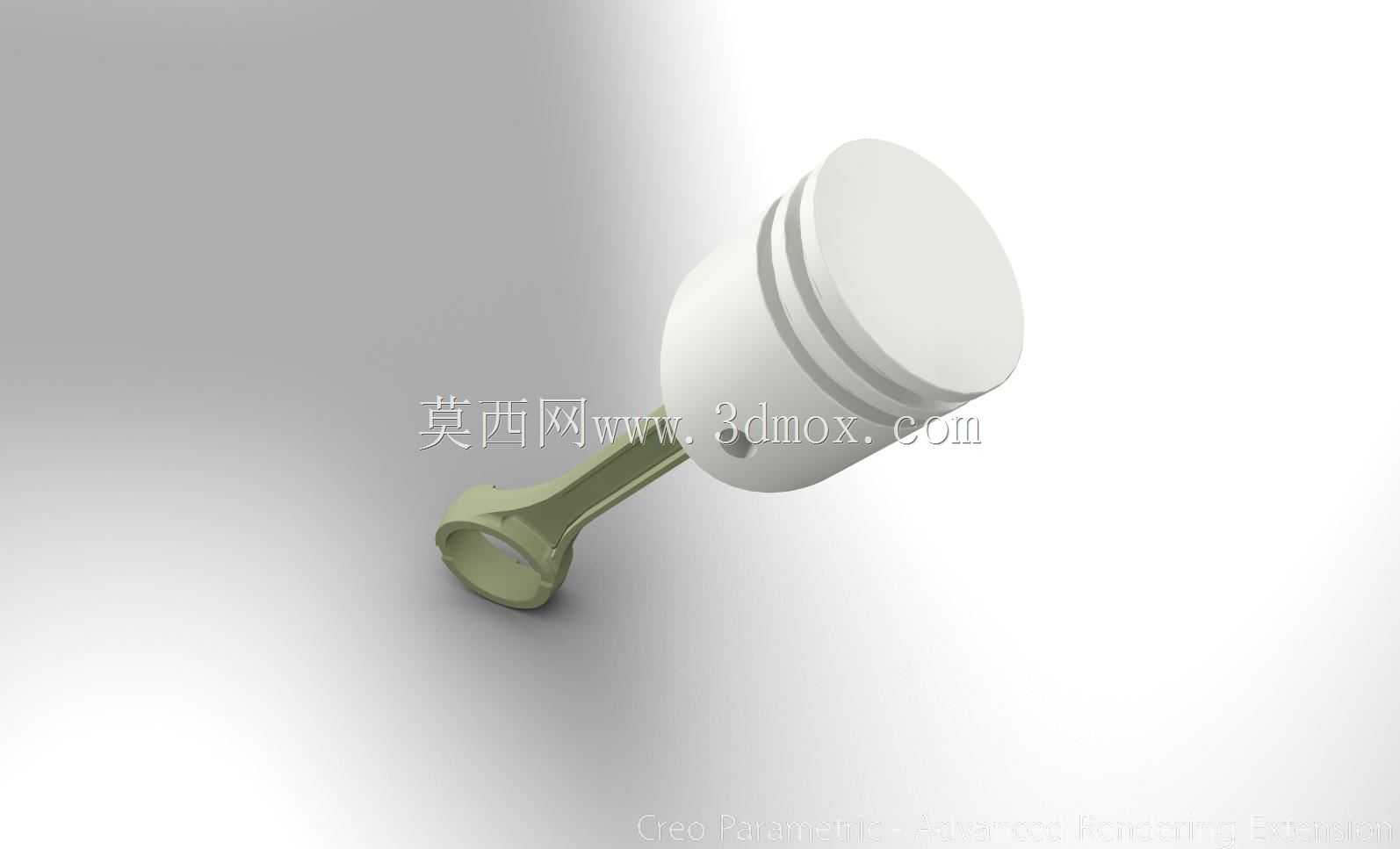

这套活塞连杆组件是内燃机核心运动部件，直接参与发动机的能量转换循环，在车用汽油机、小型通用动力设备、农用机械动力单元中都有广泛适配场景，其结构合理性直接决定动力输出效率、运转平顺性与整机使用寿命。从实际工况来看，组件需要承受燃烧室内爆发压力带来的冲击载荷，同时在高速往复运动中克服惯性力作用，活塞部分的环槽结构用于安装气环与油环，气环负责密封燃烧室高压燃气，避免压缩与做功行程的气体泄漏，油环则负责刮除气缸壁上多余的润滑油，防止机油窜入燃烧室造成积碳与异常消耗。活塞销孔与连杆小头的配合采用全浮式设计思路，在工作温度下活塞销可在销孔与连杆小头衬套间小幅转动，保证载荷均匀分布，减少局部磨损，活塞顶部的凹坑结构匹配对应燃烧室的气流组织需求，配合进排气门的开启时序实现混合气的高效压缩与燃烧。连杆部分采用变截面工字梁结构，在保证足够抗弯、抗扭强度的前提下尽可能降低自身重量，减少高速往复运动产生的惯性力，连杆大头采用剖分式设计，通过连杆螺栓与曲轴曲柄销连接，剖分面的定位结构保证装配后连杆大头孔的圆度，避免运转过程中出现轴瓦偏磨、抱轴等故障。设计过程中采用自上而下的装配设计逻辑，先在装配环境中确定气缸直径、活塞行程、曲轴回转半径、压缩比等核心边界参数，再依次推导活塞总长、环槽位置、活塞销中心高度、连杆大小头中心距、连杆大头孔径等关键尺寸，保证各零件在运动过程中不存在干涉：活塞运行到上止点时，顶部与气缸盖燃烧室保留合理的压缩余隙，不会与气门机构发生碰撞；运行到下止点时，活塞裙部不会超出气缸套下端面，同时连杆摆动角度在设计允许范围内，不会与气缸壁发生碰擦。安装边界上，活塞裙部的型线采用中凸变椭圆设计，冷态下裙部截面为椭圆形，长轴垂直于活塞销方向，工作受热膨胀后裙部趋近正圆，与气缸壁保持均匀的配合间隙，既避免冷启动敲缸，也防止热态下活塞卡滞在气缸内。连杆大小头的孔位同轴度、端面平行度都有严格的形位公差要求，装配时连杆螺栓需要按照规定扭矩与转角分步拧紧，保证轴瓦的过盈量与配合间隙符合设计要求，轴瓦表面的油槽与油孔对应曲轴油道位置，保证压力润滑油能够持续输送到摩擦表面，形成稳定的油膜承载。在实际选型匹配中，这套组件的尺寸参数需要与对应排量的气缸体、曲轴、配气机构完全适配，活塞的压缩高度直接影响发动机实际压缩比，连杆长度则决定了曲柄连杆比，比值过小会增大气缸侧压力，加剧活塞裙部与气缸壁的磨损，比值过大则会增加整机高度尺寸，因此设计过程中需要在动力舱安装空间、结构强度、运转平顺性之间做平衡。活塞内部的加强筋结构布置在销座与活塞顶之间，用于传递燃烧压力，避免活塞顶在高压下出现变形开裂，销座部位的储油槽可以留存少量润滑油，减少活塞销与销孔的摩擦磨损。整套组件的运动轨迹是沿气缸轴线的往复直线运动，通过连杆将活塞的直线运动转换为曲轴的旋转运动，对外输出扭矩，整个运动过程中活塞承受的侧压力会随着曲轴转角周期性变化，因此活塞裙部的承压面做了针对性的表面处理，提升耐磨性能。
