零欧1/8W直插电阻器三维结构设计

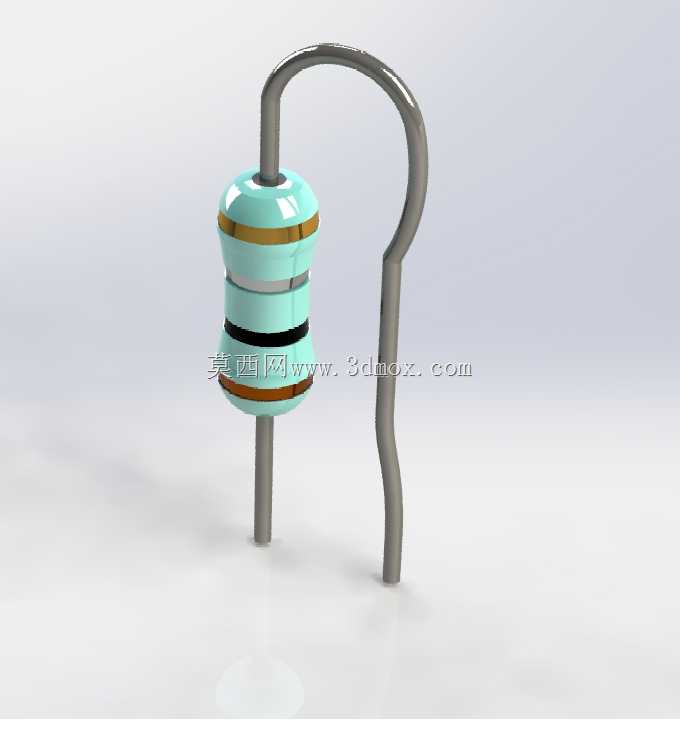

　　在消费电子、工业控制板卡、低压配电信号回路的设计环节里，零欧姆电阻是PCB布局阶段出镜率极高的一类跨接元件，很多刚接触硬件结构设计的工程师容易忽略这类小功率元件的三维建模精度，觉得只要焊盘尺寸对了就能用，实则在高密度贴装、波峰焊治具设计、整机三防漆涂覆遮蔽的场景里，电阻本体的外形公差、引脚成型角度、安装后的高度边界，都会直接影响生产良率。这次完成的0R1 1/8W电阻三维模型，完全参照量产直插碳膜电阻的实际成型尺寸构建，没有做夸张的外观简化，能直接导入PCB结构校验环节做干涉检查。

　　从实际电路用途来看，这类1/8W功率等级的零欧电阻，主要承担单面板跳线跨接、调试阶段预留电流测试点、不同功能地之间的单点连接、兼容不同版本PCB的布线预留位这几类核心作用，相比直接用铜箔跳线，它能兼容自动插件机的量产工艺，不需要人工补焊，在批量生产的消费类电源、小型工控传感板上应用占比很高。做三维建模的时候，首先要明确它的安装边界：常规1/8W直插电阻的本体是圆柱形色环电阻结构，本体直径控制在1.8mm±0.1mm，本体长度6mm±0.2mm，两端的金属帽直径和本体一致，引脚采用0.5mm直径的镀锡铜包钢线，引脚成型后的跨距严格匹配标准2.54mm网格间距的PCB焊盘，引脚伸出焊盘后的折弯角度控制在30度以内，避免插件时引脚顶弯或者焊盘受力开裂。

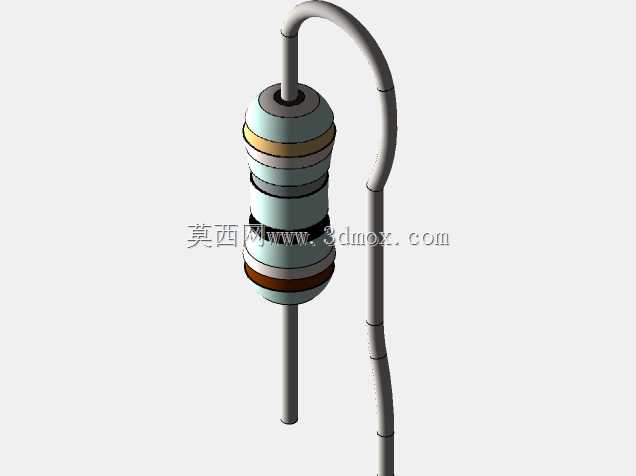

　　建模过程里没有做多余的外观修饰，重点还原了量产元件的实际公差带：比如电阻本体两端的金属帽和陶瓷基体的衔接台阶，做了0.05mm的细微凸起，还原真实压接结构；引脚和金属帽的焊接位置做了微小的焊锡圆角，和实际插件元件的成型状态一致；安装到PCB上之后，本体距离板面的高度控制在0.8mm-1.2mm之间，这个高度是波峰焊时焊锡流平的最佳间隙，既不会因为贴板太近导致助焊剂残留无法清理，也不会因为离板太高导致元件歪斜。很多工程师在做结构校验的时候，容易忽略小元件的高度，比如在设计板对板连接器的堆叠间距时，要是没算上这类直插电阻的本体高度，很容易出现组装时元件顶到上层板的问题，这个模型把安装后的最大高度控制在3mm以内，完全符合常规低密度板卡的层间间距设计要求。

　　从设计思路上来说，这个模型没有追求视觉上的渲染效果，所有尺寸都来自实际量产元件的游标卡尺实测数据，引脚的长度预留了波峰焊后的剪脚余量，默认伸出PCB背面的长度是1.5mm，刚好符合批量生产时剪脚后留2-3个焊锡润湿面的工艺要求。另外考虑到不同设计场景的调用需求，模型把本体、两端金属帽、两个引脚做了独立的实体分组，要是做热仿真或者有限元分析的时候，可以单独给不同零件赋予对应的材料属性：陶瓷基体赋予氧化铝陶瓷的材料参数，金属帽赋予镀镍铁的参数，引脚赋予镀锡铜的参数，不需要再重新拆分零件。

　　在实际的设备应用场景里，这类小功率零欧电阻不会出现在大电流的主功率回路里，基本都在信号回路、控制回路里做跨接使用，所以它的外形尺寸不需要考虑大电流带来的散热余量，本体尺寸和同功率等级的普通色环电阻完全一致，能直接复用通用的插件机供料架参数，不需要单独调整供料轨道宽度。建模的时候特意验证了引脚的同轴度，两个引脚的同轴度公差控制在0.1mm以内，完全匹配自动插件机的抓料精度要求，不会出现插件时引脚对不准焊盘的问题。很多网上能找到的同类电阻模型，要么把本体做的过粗，要么把引脚跨距做的不准，导入PCB设计软件里做DRC检查的时候经常报干涉错误，这个模型在构建完成后，已经在多款小型传感板、电源控制板的设计里做过实际校验，不管是做结构堆叠检查，还是做生产治具的避让设计，都能直接调用，不需要反复调整尺寸。

　　另外考虑到三防涂覆的工艺需求，模型里特意标注了本体两端金属帽的位置，在做涂覆遮蔽治具的时候，可以直接以这个模型的尺寸为基准做遮蔽罩的开口，避免三防漆涂到金属帽和引脚的焊接位置，影响焊接可靠性。对于做整机线束布局的工程师来说，这个模型的安装高度和外形尺寸也能作为走线避让的参考，在板卡周边布线束的时候，预留出足够的间隙，避免线束组装时刮蹭到电阻本体，导致元件引脚脱焊。
