180欧1/8W碳膜直插电阻三维结构

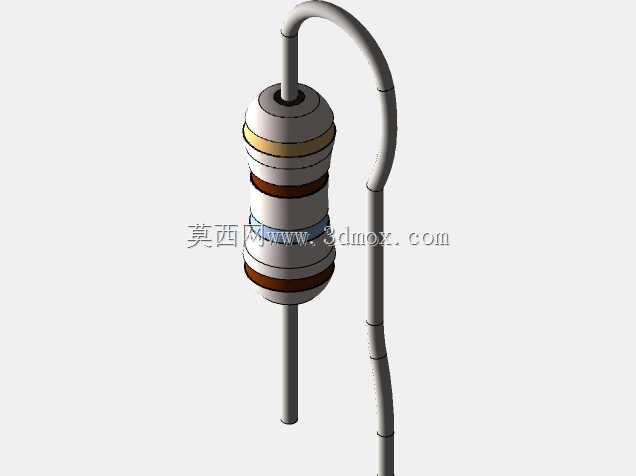

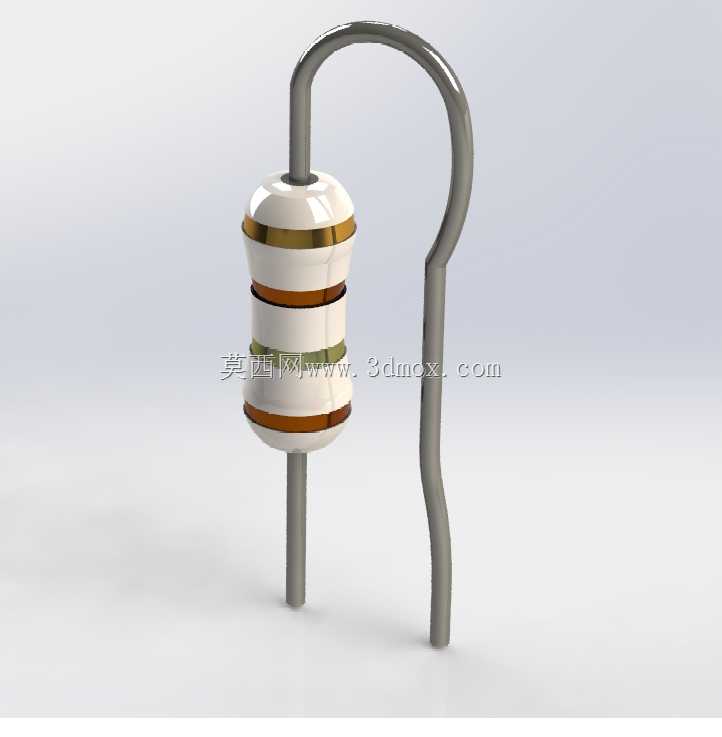

在做消费类电子控制板、小型工控信号采样板的三维布局时，直插电阻的干涉检查往往容易被忽略，很多工程师只调用简化的方块模型，实际打样后才发现引脚弯折角度不对、电阻本体和相邻电解电容或者接插件的安全间距不足，尤其是在板卡空间极度紧凑的手持设备、小型传感器模块里，这类细节问题直接影响后续的波峰焊良率和整机装配效率。这个1/8W功率等级的180Ω直插电阻，是信号分压、限流回路里最常用的规格，从结构建模的细节来看，本体部分还原了碳膜电阻的典型层叠结构：最外层是阻燃环氧涂覆层，表面的色环标识按照棕灰棕金的标准阻值色码做了还原，方便在整机BOM核对、装配走线检查时快速识别阻值规格，避免和同封装不同阻值的电阻混装。引脚部分做了实际生产中常见的成型弯折处理，不是生硬的直插形态，还原了手工插件或者自动插件机加工后引脚的自然弧度，这一点在做板卡三维装配校验时非常关键——很多简化模型忽略引脚弯折半径，计算出来的引脚伸出PCB背面的长度和实际不符，容易导致波峰焊后引脚剪脚长度超标，碰到外壳或者相邻走线造成绝缘隐患。从安装边界来看，这类电阻的标准引脚间距是2.54mm，适配通用的万能板、量产PCB的通孔焊盘设计，本体直径约3.2mm，本体长度约9mm，引脚线径0.55mm，在布局时需要预留的径向安全间距不小于1mm，轴向方向如果是卧式安装，需要预留的引脚弯折空间至少3mm，避免和相邻的瓷片电容、二极管等轴向元件出现本体堆叠。建模时特意还原了电阻两端的金属帽结构，这部分是引脚和内部碳膜层的连接部位，在做热仿真分析时，金属帽的导热参数和环氧层差异很大，准确还原这部分结构，能让板卡工作时的电阻温升仿真结果更贴近实际工况——1/8W电阻的额定工作温升在70K以内，如果布局时紧贴发热的功率三极管或者整流二极管，会导致电阻实际负载能力下降，提前出现阻值漂移甚至开路故障。在做教学演示类的三维装配动画时，这个模型也能清晰展示直插元件从插件、焊接到剪脚的全流程结构，相比简化的示意模型，能让刚接触电子结构设计的新人更直观理解通孔元件的装配公差要求：比如引脚的同轴度偏差、本体和PCB板面的安装高度，这些细节在做DFM可制造性检查时都是核心校验项，很多新人设计的PCB焊盘间距过小，插件时电阻引脚无法自然插入，强行插装会导致引脚变形、内部碳膜层受损，出厂初期测试正常，经过高低温循环后就容易出现阻值超差的问题。另外这个模型的引脚弯折形态是按照实际量产时的成型标准做的，弯折处的圆弧半径大于引脚线径的2倍，避免弯折时出现引脚断裂、镀层脱落的问题，在做自动化插件生产线的虚拟调试时，准确的引脚形态能模拟插件机夹爪的夹持位置、插件时的进给行程，提前排查插件时卡料、引脚顶弯的问题，减少生产线调试时的试错成本。
