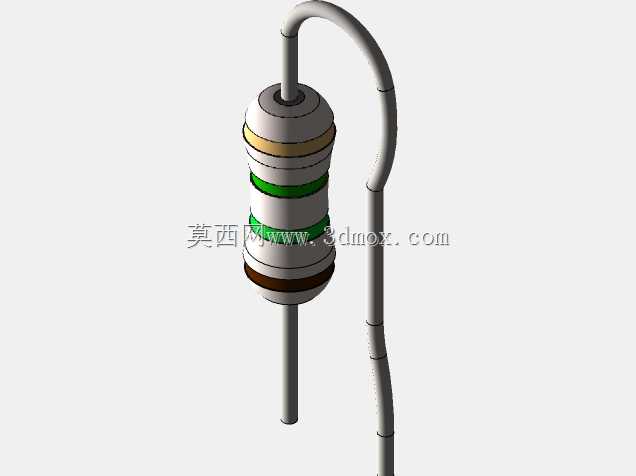

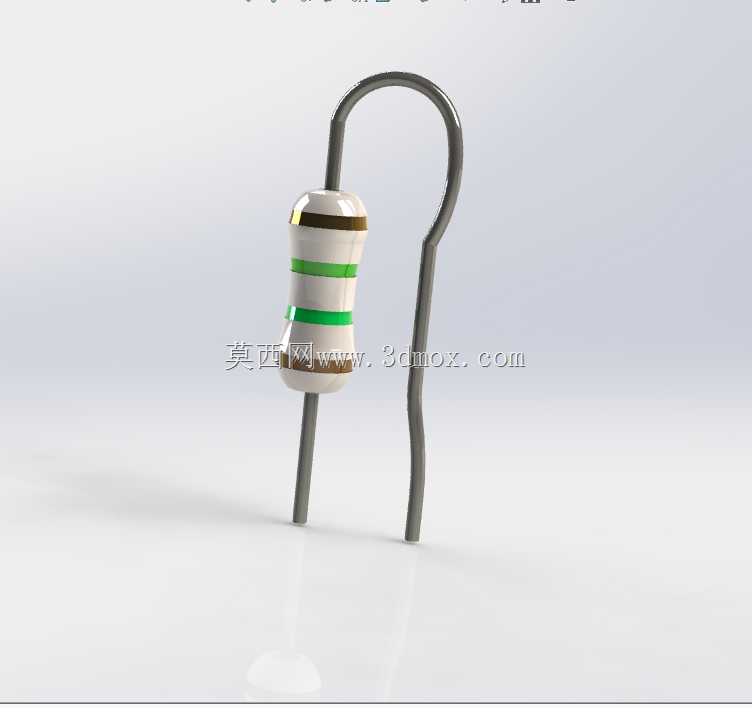

1M5直插碳膜电阻器三维结构设计

在消费电子、工业控制板卡、小型家电控制回路的设计环节中，直插电阻是最基础也最不可或缺的被动元件，这款1M5阻值、1/8W功率等级的碳膜电阻，常被用在信号采样回路、上拉下拉电路、限流保护支路中，承担分压、限流、阻抗匹配的核心作用，很多入门级电子实训项目、小批量打样的工控板卡上，都能见到同规格电阻的身影。做这款元件的三维建模时，最先要明确的是实际生产中的安装边界：常规1/8W直插电阻的本体直径在2.3mm左右，本体长度控制在6mm上下，两端引出的镀锡铜引线直径为0.55mm，引线的可弯折半径不能小于1mm，否则容易在弯折处出现应力断裂，很多新手建模时容易忽略引线的弯折工艺要求，把引线做成直角硬弯折，实际生产中这种弯折方式会直接破坏引线与电阻本体内部的碳膜层连接，导致元件开路失效。建模过程中要还原电阻的色环标识逻辑，这款1M5阻值的电阻，对应色环依次为棕、绿、绿、金，建模时要注意色环的宽度比例，靠近本体端部的第一道色环距离端面的距离要控制在0.8mm左右，每道色环的宽度保持一致，误差环（金色）的宽度可以比普通色环稍宽，符合实际量产元件的外观特征，很多建模者做色环时随意排布位置，会导致模型和实际元件的识别逻辑不符，给后续做装配干涉检查、BOM物料核对带来不必要的麻烦。从结构设计的角度看，电阻本体的封装是陶瓷基体，外层覆盖绝缘保护漆，建模时不需要还原内部碳膜层的螺旋刻槽结构，因为在做整机装配、PCB布局干涉检查时，只需要明确元件的外部安装轮廓即可，过度还原内部结构反而会增加模型的面数，拖慢大型装配体的运行效率。两端的金属帽结构要和陶瓷本体做同轴配合，金属帽的外径比陶瓷本体大0.1mm，和引线的连接位置要做圆滑过渡，避免出现尖锐棱角，符合实际冲压金属帽的工艺特征。实际PCB布局时，这款电阻的引脚跨距通常设置为5mm（对应标准200mil网格），建模时要把两个引线的中心距严格控制在这个数值，同时预留出0.2mm的安装公差，避免在做PCB装配时出现引脚无法过孔的问题。引线的伸出长度要考虑波峰焊的工艺要求，穿过PCB板后露出的长度控制在1.5-2mm之间，建模时可以把引线的有效长度设置为12mm，留给工艺人员根据实际板厚做裁剪调整的空间。在做设备结构设计时，这类小功率电阻的安装位置要远离发热功率元件，比如功率MOS管、水泥电阻、变压器等热源，建模时可以在电阻本体周围预留出1mm以上的散热间隙，避免长期高温环境下电阻的漆层老化、阻值漂移。很多做小型化设备设计的工程师容易忽略直插元件的高度空间，这款1/8W电阻的本体安装后距离PCB板面的高度在3mm左右，加上引线弯折后的高度，整体占用的垂直空间要预留4mm以上，避免和上方的结构件、屏蔽罩出现干涉。另外要注意，这类电阻的引线是可弯折的，建模时如果是做布线仿真场景，可以把引线做成柔性可调整的结构，还原实际生产中根据板卡空间弯折引线的装配状态，就像图中展示的单根引线弯折的状态，就是实际装配中常见的避让其他元件的处理方式，这种建模处理能让整机装配的仿真效果更贴近真实生产状态，避免设计阶段出现空间预判不足的问题。从元件选型匹配的角度，这个规格的电阻耐压值在150V左右，建模时不需要标注电气参数，但模型的轮廓尺寸要和实际选型的物料完全对应，方便结构工程师在做布局时直接调用，不需要反复核对元件尺寸。很多通用元件库中的电阻模型尺寸偏差较大，要么本体直径做粗了，要么引线直径不对，导致装配时出现干涉，这款模型在建模时严格按照量产物料的实际尺寸测绘，每一处结构都对应实际生产的工艺要求，不管是用来做PCB装配干涉检查、教学演示模型、还是产品爆炸图渲染，都能满足工程使用的精度要求。
