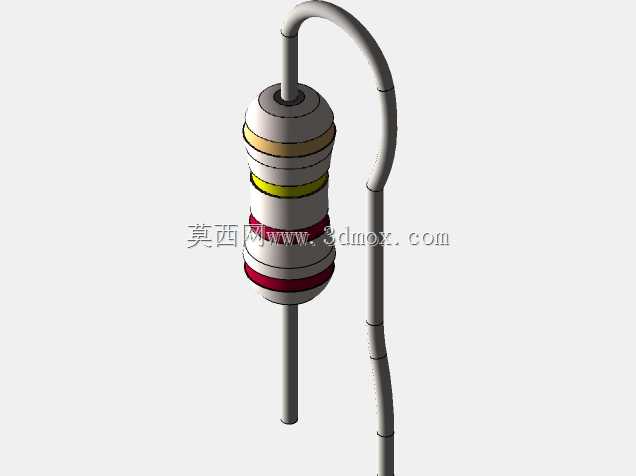

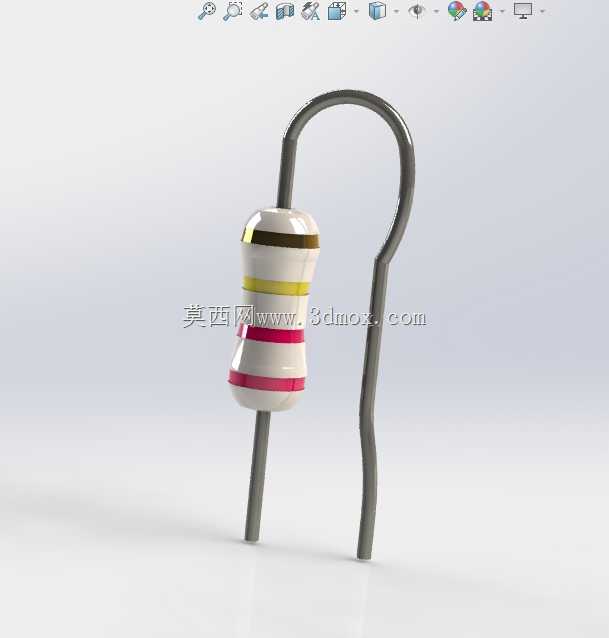

直插式碳膜色环电阻器三维建模

在电子电路设计与硬件原型验证环节，直插式色环电阻是应用频次极高的被动元件，这款220k阻值1/8W功率等级的电阻，常出现在消费类电子小信号处理回路、教学实验电路、老式家电控制板的信号分压、限流场景中，比如早期收音机的信号增益调节回路、简易单片机开发板的上拉下拉回路、Proteus等电路仿真软件的元件库搭建环节，都需要这类标准化的直插电阻作为基础元件参与电路拓扑搭建。做这类元件的三维建模，首先要贴合实际生产中的元件外形公差，不能只做理想化的几何造型，要考虑到实际生产中电阻本体的陶瓷基体两端的金属帽压接痕迹、引脚成型的弯折弧度差异，还有色环印刷的偏移公差，这些细节如果忽略，在做整机装配干涉检查的时候，很容易出现虚拟装配无问题但实际生产装不上的情况。从功能特性来说，这款电阻属于1/8W额定功率的小功率碳膜电阻，工作时的额定功耗下表面温升不会过高，适合小电流信号回路使用，不能用在电源主回路的大电流限流场景，选型时如果功率裕量留不足，很容易出现电阻过负荷烧黑、阻值漂移的问题，建模时也需要把电阻本体的最大外径、引脚线径、引脚成型后的跨距这些安装边界尺寸做准，因为直插元件在PCB设计时的焊盘孔距是标准化的，引脚跨距如果偏差超过0.5mm，过波峰焊的时候就会出现插装困难、引脚歪斜的问题。设计建模的时候，首先要还原电阻的结构组成：中间的陶瓷基体是高频瓷材质，表面沉积碳膜形成电阻层，外面涂覆环氧树脂保护漆，两端压接镀锡铁帽用来连接碳膜层与引出引脚，引脚是镀锡铜包钢线，既有一定的刚性方便插装，又有足够的可焊性保证焊接可靠性。建模时的外形尺寸把控上，电阻本体的长度控制在3.2mm左右，本体直径控制在1.8mm左右，两端金属帽的直径略大于本体0.1mm，引脚线径采用0.5mm的标准线径，引脚成型后的弯折处要做圆角处理，不能是直角弯折，因为实际生产中引脚弯折如果是直角很容易出现应力集中，插装或者受震动时引脚断裂的问题，这也是很多新手建模时容易忽略的细节，只做几何形状不考虑实际加工的工艺特性。色环的标识部分，这款220k阻值的电阻采用四色环标识，前三环分别对应有效数字与倍率，第四环是误差等级，建模时色环的宽度、环间距离也要符合行业标准，不能随意排布，因为实际生产中色环的位置是有严格尺寸要求的，方便自动化插件设备的视觉识别，如果色环位置偏差过大，自动插件机的视觉系统会识别错误，导致元件插装错位。在做电路仿真或者整机三维布线的时候，这个电阻模型可以直接导入装配环境，用来检查PCB板上元件之间的装配间隙，比如和旁边的瓷片电容、电解电容、二极管等直插元件的高度差、引脚干涉情况，尤其是在做紧凑型电子产品的结构设计时，元件的本体高度、引脚弯折后的外形轮廓直接影响到外壳的内部空间预留，如果模型尺寸不准，很容易出现外壳合模时顶到元件本体的问题。另外，这类直插电阻的引脚成型形状不是固定的，根据不同的安装方式，有卧式贴板安装、立式直立安装两种常见形态，建模时也保留了引脚弯折的参数化调整空间，可以根据实际安装需求调整引脚的弯折高度、跨距，适配不同的PCB安装场景，比如在空间紧张的电路板上采用立式安装可以节省PCB板面的占用面积，在有抗震要求的设备里采用卧式贴板安装可以提高元件的抗震能力，避免震动时引脚断裂。从材料特性的还原角度，建模时也区分了不同部位的材质质感：环氧树脂漆层的半哑光质感、金属帽的镀锡亮面质感、引脚的金属哑光质感，在做产品渲染或者装配演示的时候，能更真实地还原实际元件的视觉效果，方便做产品宣传资料、教学课件的制作，不需要再额外调整材质参数。很多工程师在做元件库建模的时候，容易把这类小功率电阻和1/4W功率的电阻尺寸搞混，1/8W电阻的本体尺寸比1/4W的要小一圈，如果错用了1/4W的模型，在做紧凑型设计的时候就会出现空间预留不足的问题，所以建模时严格对照了行业通用的元件尺寸规范，把本体长度、直径、引脚尺寸都控制在标准公差范围内，保证模型导入后能直接用于装配检查，不需要再反复调整尺寸。在实际的电路调试场景中，这类电阻的损坏率相对较高，尤其是在过流、过压的情况下，电阻会出现开路、阻值变大的故障，建模时也可以把模型用于维修教学的演示场景，直观展示电阻在电路板上的安装位置、外形特征，方便新手维修人员快速识别元件、判断故障。
