直插式碳膜470欧1/8W电阻器三维结构

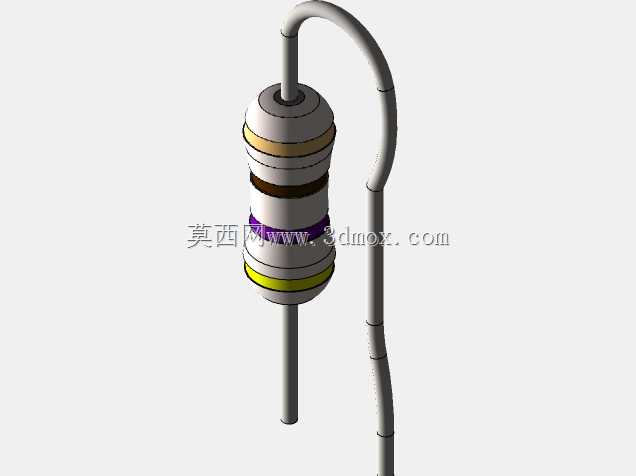

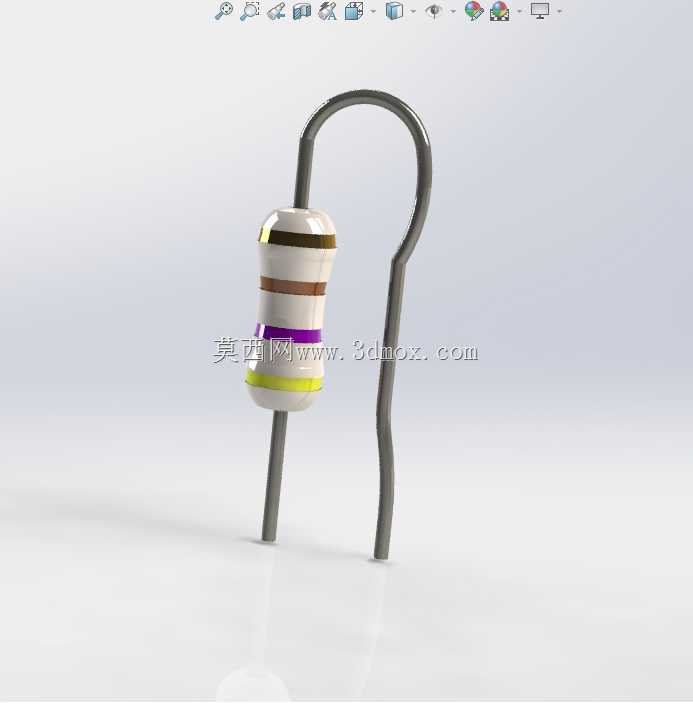

在消费电子、工业控制板卡、教学实验电路的设计验证环节，直插电阻是最基础也最常用的被动元器件之一，这款470Ω额定功率1/8W的碳膜电阻，主要承担电路分压、限流、负载匹配的核心作用，常见于信号调理回路、电源指示支路、单片机IO口上拉下拉等场景，是通孔插装工艺电路板上用量极大的基础元件。从结构设计来看，该模型完整还原了实物的分层构造：中间陶瓷基体作为碳膜层的承载结构，表面沉积的碳膜通过刻槽工艺调整阻值精度，外层依次覆盖黄色保护漆、色环标识层、黑色阻燃环氧封装层，两端压合金属帽作为引脚与碳膜的导通连接结构，两根镀锡铜引脚从金属帽中心引出，其中一根引脚做了弯折处理，还原了实际生产中元件预成型的常见状态，方便工程师在做PCB布局、线束排布仿真时，直观评估元件成型后的空间占用情况。设计建模过程中，优先保证了外形尺寸与实物的一致性：电阻本体直径控制在3mm左右，本体长度约9mm，引脚直径0.6mm，未弯折状态下引脚总长度25mm，弯折后的引脚水平段长度、垂直段高度都符合常规波峰焊工艺的元件成型规范，安装孔位间距适配标准2.54mm网格的PCB设计，能够直接导入PCB装配仿真环境，验证元件与周边接插件、电容、芯片等器件的安全间隙，避免生产过程中出现元件干涉、引脚长度不足无法过波峰焊的问题。不同于贴片电阻的表贴安装方式，这类直插电阻的机械强度更高，抗浪涌电流能力优于同参数的贴片元件，在教学实验台、工控电源模块、老式家电控制板等对元件耐冲击性有要求的场景中应用广泛。建模时特意还原了色环的排布细节：从靠近引脚端开始依次为黄、紫、棕、金的色环标识，对应470Ω阻值、±5%的精度等级，和实物的标识逻辑完全一致，方便在三维装配评审时快速识别元件参数，不用切换到二维BOM表核对。在做整机结构布线时，这类带预成型引脚的电阻模型能够帮助结构工程师提前评估元件在壳体内的高度空间，尤其是在紧凑型设备的腔体内部，直插元件的引脚弯折方向、本体朝向会直接影响内部线束的走线路径，精准的三维模型可以提前规避装配后元件顶到外壳、或者和相邻大功率电阻的散热空间不足的问题。另外模型还原了封装层的哑光质感、金属引脚的金属光泽、色环的印刷质感，在做产品宣传动画、教学演示课件时，也能直接调用渲染，不需要额外做材质调整。从电路功能角度来说，1/8W的额定功率意味着该电阻在正常工作时的耗散功率不能超过125mW，选型时需要结合回路的实际电流、电压降核算功率余量，三维模型的本体尺寸也和功率等级对应，不会出现小功率电阻套用大功率封装的建模错误，方便结构工程师在做BOM匹配时快速核对元件规格是否一致。在自动化插件设备的编程仿真中，该模型的引脚间距、本体尺寸参数也可以作为设备夹爪定位、插件行程设置的参考依据，减少现场调试时的参数调整工作量，避免因元件尺寸建模偏差导致插件头撞件、引脚插偏的问题。
