1.5kΩ1/8W色环轴向引线电阻三维建模

做电子设备结构设计、电路仿真验证的工程师，对这类小功率轴向引线电阻肯定不陌生，这次建模的1.5kΩ1/8W规格电阻，是消费类电子、工控控制板卡、教学实验电路里用量极大的基础被动元件，很多刚接触三维建模的新手容易忽略这类小元件的细节还原，真到做整机装配干涉检查、电路可视化仿真的时候，模型精度不够很容易出问题。

先从实际应用场景说，这类1/8W碳膜色环电阻，常用在直流低压信号回路里做限流、分压、上拉下拉，比如单片机IO口的电平匹配、传感器信号调理回路的阻抗匹配、小功率LED的限流供电，工作环境大多是常规室内电子设备仓，环境温度-10℃到70℃区间，因为功率额定只有1/8W，正常工作下本体表面温升不会超过20K，不需要额外预留散热空间，但在做PCB板级布局的时候，不能把它贴在发热量大的功率元件比如整流桥、功率MOS旁边，避免长期高温加速电阻膜层老化，导致阻值漂移超出精度范围。

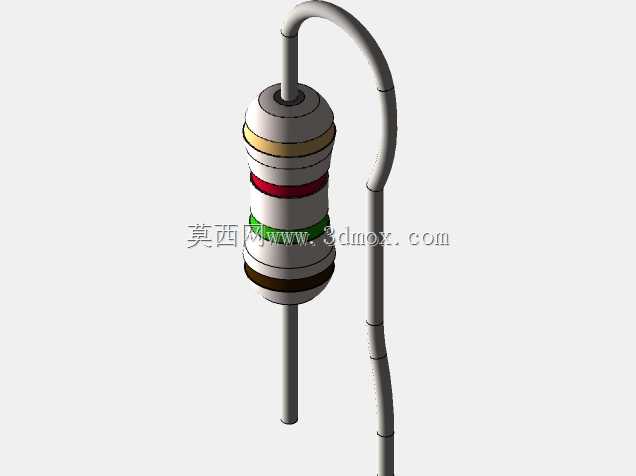

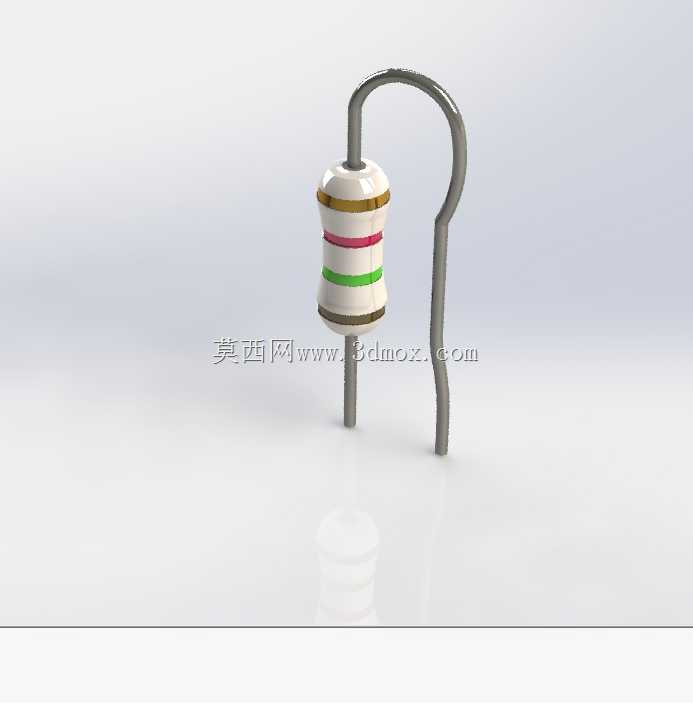

从设计思路上，建模的时候首先要还原轴向引线电阻的典型结构：中间是氧化铝陶瓷基体，表面覆盖碳膜电阻层，外面用环氧树脂包封形成圆柱形的本体，两端是金属压合端帽，两根镀锡铜引线从端帽中心沿轴向引出，这次建模特意还原了引线的弯折形态——实际生产里很多板卡为了适配贴片插件混合布局，会把电阻引线预弯成卧式贴装的形态，不是完全笔直的引线，这点细节很多通用元件库的模型都没做，导入装配的时候还要自己调整引线形态，很影响效率。色环的还原也很重要，1.5kΩ精度5%的电阻色环是棕、绿、红、金，四个色环的宽度、间距都要符合实际元件的尺寸规范，不能随便贴个颜色上去，做产品渲染、教学演示课件的时候，色环位置错了会直接误导使用者判读阻值。

再说到外形尺寸和安装边界，这类1/8W轴向电阻的本体直径常规是2.3mm±0.2mm，本体长度6.0mm±0.3mm，引线直径0.55mm，引线在未弯折的时候总长度是25mm左右，如果是卧式贴装，预弯后的引线跨距常规是10mm，对应PCB上两个插件孔的中心距就是10mm，孔径设计0.8mm就可以满足波峰焊的工艺要求。建模的时候要注意，环氧树脂包封层的两端和金属端帽的衔接处有微小的圆弧过渡，不是生硬的直角拼接，引线和端帽的连接位置有压合形成的微小凸台，这些细节还原到位，模型在做工程渲染的时候真实感会强很多。另外要考虑安装后的安全间隙，电阻本体和相邻的贴片电容、直插元件之间要预留至少1mm的间隙，避免波峰焊的时候连锡，也方便后续维修的时候拆换元件。

很多工程师做电路三维布局的时候，习惯直接调用简化的圆柱体代替电阻模型，其实还原真实的引线弯折形态、本体尺寸很有必要：比如做高密度布局的控制板，板上空间紧张，要是用简化模型没算上引线弯折后的突出高度，很可能和外壳的加强筋、相邻的接插件产生干涉，等到打样回来才发现装不上，反而浪费时间和成本。还有在做Proteus这类电路仿真的三维可视化场景时，准确的色环标识、真实的元件形态，能让整个仿真电路的展示效果更专业，不管是做教学演示还是项目方案汇报，都比用简化方块模型要直观得多。

从功能特性上，这类电阻的引线是可焊性镀锡层，建模的时候不用还原镀层的微观结构，但要把引线的圆柱度、表面的光滑质感做出来，不要出现多边形棱角，不然导出到其他工程软件里做装配的时候，容易出现曲面错误。本体的环氧树脂层是哑光的米白色质感，不是高光塑料，材质参数设置的时候要注意粗糙度的调整，色环是印刷在包封层外面的，和本体表面是齐平的，不要做成凸起的纹理，不符合实际生产工艺。金属端帽是镀镍的哑光金属质感，和引线的亮面镀锡质感要做区分，这些材质细节的调整，能让模型在不同的渲染场景下都能保持真实的视觉效果。

实际选型的时候，这类1/8W电阻的功率裕量要留够，比如回路里实际耗散功率是1/16W，选1/8W的规格就刚好，要是实际耗散接近1/8W，就应该换更大功率的1/4W电阻，建模的时候也可以通过参数化设计，把本体直径、长度、引线长度做成可调整的参数，后续做其他功率等级的同类型电阻的时候，直接修改参数就能生成新的模型，不用从头开始画，能大幅提升元件库搭建的效率。
