47k1/8W色环轴向引线电阻器三维建模

在消费电子、工业控制板卡、教学实验电路的设计开发环节，这类1/8W功率等级的47kΩ轴向引线色环电阻是应用频次极高的被动元件，小到手持万用表的输入分压回路、学生实验用面包板搭建电路，大到工业PLC的输入信号调理板、小型开关电源的启动回路，都能见到这类元件的身影，它的核心作用是在电路中实现分压、限流、信号衰减、阻抗匹配等基础功能，是分立元件电路搭建中不可或缺的基础配件。

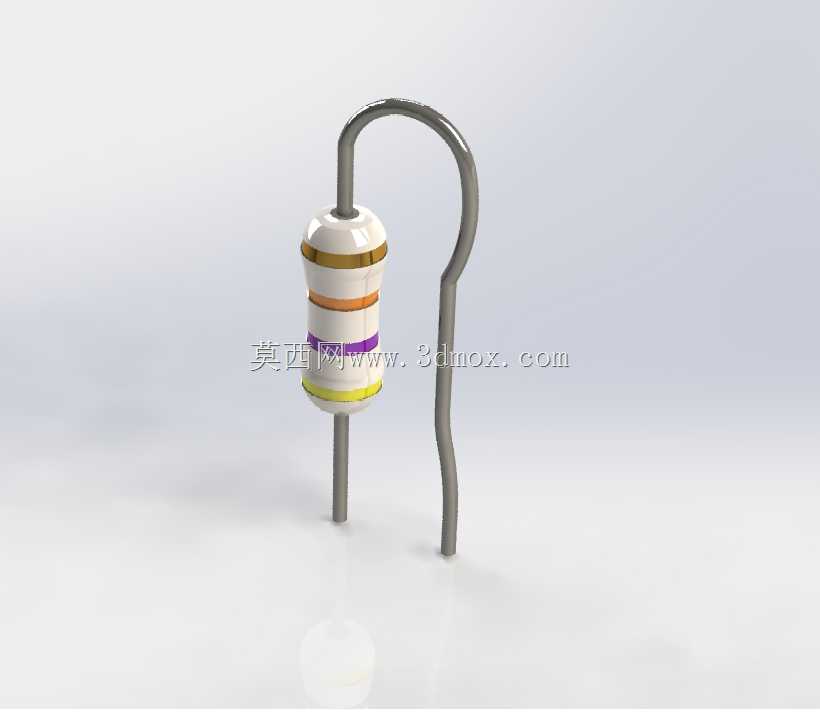

做这个三维模型的时候，最先要明确的是元件的实际安装边界，这类1/8W碳膜电阻的本体直径常规在2.3mm左右，本体长度控制在6mm上下，两端的金属引线直径统一为0.5mm，引线的有效长度在常规立式安装场景下预留12-15mm即可，建模时特意做了引线弯折的状态还原，就是为了匹配PCB板上最常见的跨距安装场景——很多时候板上两个焊盘的间距不是刚好匹配电阻本体长度，工人实际插件时会根据焊盘位置弯折引线，还原这个状态能让模型在做整机装配干涉检查的时候更贴近真实生产情况，不会出现理想直引线模型和实际装配状态不符的干涉误判。

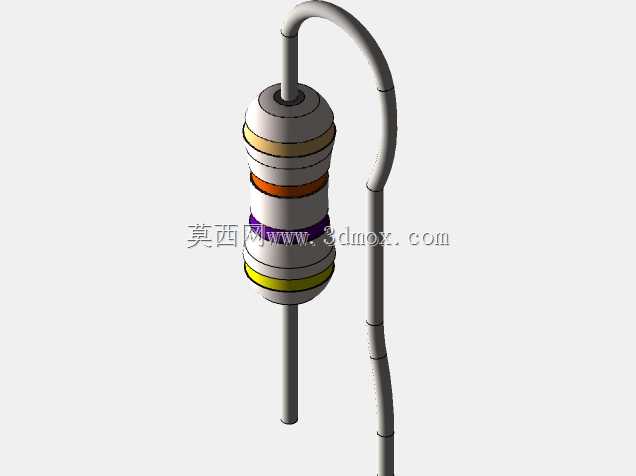

建模过程中对色环的还原是细节重点，47kΩ的电阻采用四色环标注规则，第一环黄色对应数字4，第二环紫色对应数字7，第三环橙色对应倍率10的3次方，第四环金色对应误差±5%，建模时每一道色环的宽度、环与环之间的间距都严格按照实物的比例做了还原，没有出现色环错位、宽度比例失调的问题，这样在做产品装配可视化、教学演示动画的时候，能直接通过模型识别电阻参数，不需要额外添加标注说明。本体两端的金属压帽部分做了细微的滚花纹理还原，真实生产中这个压帽是把碳膜本体和引线压接固定的结构，表面的细微滚花能提升压接的牢固度，避免引线受外力拉扯时出现松脱，这个细节如果忽略，模型做特写渲染的时候就会显得失真，缺少工业产品的真实质感。

从结构设计的角度看，这类电阻的结构非常成熟，陶瓷本体作为碳膜层的承载基底，具备良好的绝缘性和耐热性，外层的环氧树脂包封层能抵御日常使用中的潮气、盐雾侵蚀，提升元件的环境适应性，两端的压接结构不需要焊接，靠机械压力就能实现引线和碳膜层的可靠电连接，适合大规模自动化生产。建模时特意区分了不同部位的材质属性：陶瓷本体的哑光浅灰质感、环氧树脂包封层的半透明磨砂质感、金属压帽和引线的亮面金属质感、色环的漆层质感，这些材质属性的区分能让模型在做渲染输出、装配仿真的时候更贴近实物的视觉效果，不管是用来做BOM表的配套三维示意，还是做电路组装的教学演示素材，都不需要再额外调整材质参数。

在实际的PCB布局布线阶段，这类电阻的三维模型能帮结构工程师提前确认元件和周边结构件的安全距离，比如很多小型手持设备的外壳内部有加强筋，要是只看二维PCB的丝印，很容易忽略电阻立装后的高度，导致外壳装配时和电阻本体干涉，导入这个还原了真实安装状态的模型之后，就能在设计阶段直接测量电阻顶端到外壳内壁的间隙，提前调整布局，避免打样后出现装配问题。另外在做生产工艺仿真的时候，这个带弯折引线的模型也能更准确模拟自动插件机的插件动作，验证引线弯折角度和焊盘位置的匹配度，减少实际生产时的插件不良率。

很多工程师在做电路类三维建模的时候，容易把这类小元件做的过于理想化，要么引线完全笔直，要么色环比例不对，要么本体尺寸和实际规格有偏差，放到整机装配里就会出现各种和实际不符的问题，这个模型在建模初期就对照了实物的测量尺寸，每一个结构细节都对应实际生产的元件状态，不管是用在产品的数字孪生装配场景，还是用在电子工艺教学的演示场景，都能满足精度要求，不会出现和实物脱节的问题。
