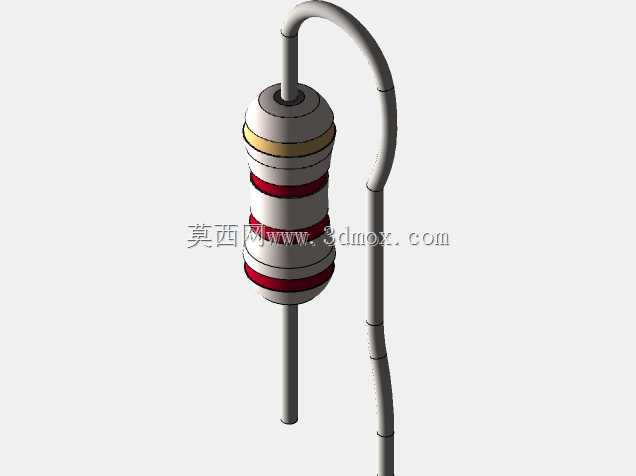

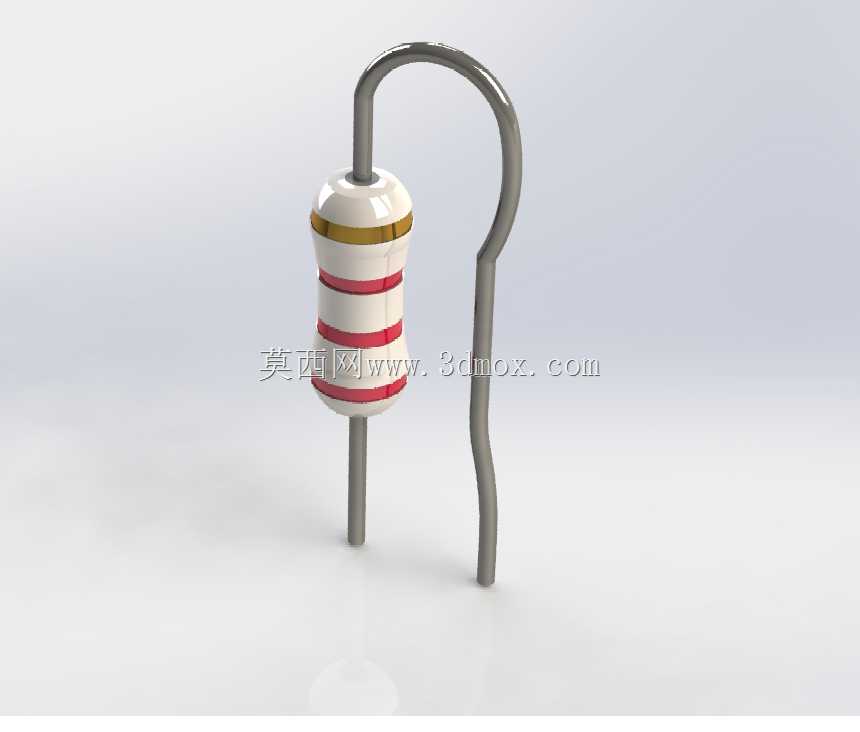

弯脚色环碳膜电阻器三维结构设计

　　本次呈现的直插式色环电阻三维结构，还原了小功率碳膜电阻的完整实体形态，覆盖电子电路设计、教学仿真、PCB布局验证等多个应用场景。在常规消费类电子、工控控制板、教学实验电路中，这类2.2kΩ阻值、1/8W额定功率的电阻是用量极大的基础被动元件，承担分压、限流、上下拉、阻抗匹配等核心电路功能，是所有硬件设计中最基础的构成单元之一。

　　从结构设计逻辑来看，模型完整还原了电阻的几个核心构成部分：首先是中间的陶瓷基体部分，作为碳膜层的承载结构，陶瓷基体采用高铝瓷材质，具备良好的绝缘性与导热性，能够在额定功率下将碳膜层产生的热量均匀散出，基体表面通过真空蒸镀工艺沉积一层均匀的碳膜，再通过刻槽工艺调整碳膜的有效长度与截面积，最终精准控制到2.2kΩ的目标阻值。基体外部的环氧封装层采用阻燃耐温材质，一方面隔绝碳膜层与外界的接触，避免氧化、受潮导致阻值漂移，另一方面通过色环印刷的方式标注阻值参数，模型上的三道红色色环对应222的阻值编码，配合金色的误差环，清晰标识出5%精度等级的2.2kΩ阻值参数，和实物的标识逻辑完全一致。

　　两端的金属帽盖是电阻引脚与碳膜层的连接结构，帽盖采用镀锡铁材质，通过压接工艺紧密固定在陶瓷基体两端，与碳膜层形成可靠的欧姆接触，保证电流通路的稳定性。引出的两根镀锡铜引脚采用弯脚成型设计，其中一根引脚做了90度弯折处理，这种成型方式主要适配特定PCB布局的插装需求，能够在波峰焊工序中精准插入对应孔径的PCB过孔，同时弯折结构可以在焊接后形成一定的应力释放空间，避免PCB受外力形变时引脚应力直接传递到电阻本体，导致封装开裂或者焊点脱落。

　　从安装边界与尺寸适配角度来看，这类1/8W功率的电阻本体直径约2.5mm，本体长度约6mm，直插状态下引脚间距标准为10mm，弯脚成型后的引脚横向偏移量可根据实际PCB布局调整，模型中还原的弯脚形态适配孔距8mm的非标准布局场景，引脚直径0.5mm，适配PCB上0.8-1.0mm的插装孔径，焊接后的引脚露出长度控制在1-2mm即可满足工艺要求。在三维建模过程中，需要重点还原几个影响装配的关键尺寸：一是本体的最大外径，避免在PCB布局时与周边贴片电容、芯片等元件产生干涉；二是引脚的成型角度与弯折半径，过小的弯折半径会导致铜引脚产生加工硬化，容易在插装时断裂，模型中采用的弯折半径为1mm，符合电子元件引脚成型的工艺规范；三是引脚的共面度，弯脚后的两个引脚端面需要处于同一平面，保证插装时能够顺利穿过PCB孔位，不会出现插装偏斜、虚焊等问题。

　　在电路仿真与虚拟调试场景中，该三维模型可直接导入Proteus等电路仿真软件，配合电路原理模型实现三维布局与电路原理的联动验证，帮助硬件工程师在打样前直观检查元件布局的合理性，提前发现元件干涉、引脚成型错误、安装空间不足等问题，减少实物打样的迭代次数。在教学场景中，高精度的三维模型可以帮助电子类专业学生直观理解色环电阻的结构组成、标识规则与安装方式，比平面原理图更具直观性，降低入门学习的认知门槛。

　　从实际使用的可靠性角度出发，模型还原的环氧封装层厚度均匀，两端帽盖与本体的结合处无间隙，能够满足常规民用电子产品-40℃到125℃的工作温度范围要求，在额定功率下的温升不超过70K，不会出现封装软化、阻值漂移超差的问题。引脚的镀锡层厚度均匀，具备良好的可焊性，在260℃的波峰焊温度下持续5秒不会出现镀层脱落、帽盖松动的问题，符合无铅焊接的工艺要求。
