4M7 1/8W碳膜色环直插电阻三维结构

在消费电子、工业控制板卡、教学实验电路的原型搭建与批量生产环节，直插色环电阻是应用频次极高的被动分立器件，这款4M7阻值、1/8W额定功率的碳膜电阻，常出现在信号采样回路、高压泄放支路、上拉下拉点位的电路设计中，尤其是在Proteus等电路仿真环境联动三维结构验证的场景下，精准还原其外形与引脚尺寸，能帮助结构工程师提前预判PCB布局的干涉风险，避免后期打样出现元件与外壳、接插件的空间冲突。

从实际功能特性来看，这款电阻采用轴向引线封装，主体为陶瓷基体覆碳膜层的结构，外覆的色环按照标准色码规则标识阻值与误差，从靠近端部的色环开始依次读取，能够在无标识文字的小尺寸元件上快速识别参数，适配流水线人工插件、波峰焊的生产工艺，1/8W的额定功率决定了它多用于小电流信号回路，不能通过大电流负载，否则会出现碳膜层过热烧毁、阻值漂移的问题，在电路设计选型时需要核算回路的实际功耗，预留至少1.5倍的功率余量保证长期工作可靠性。

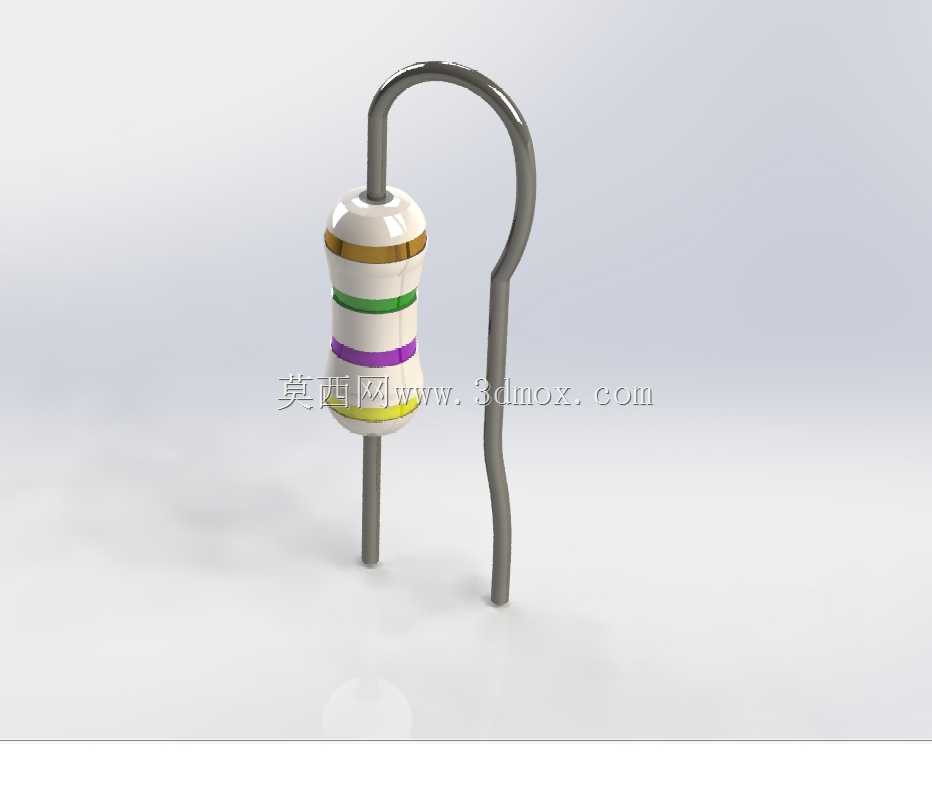

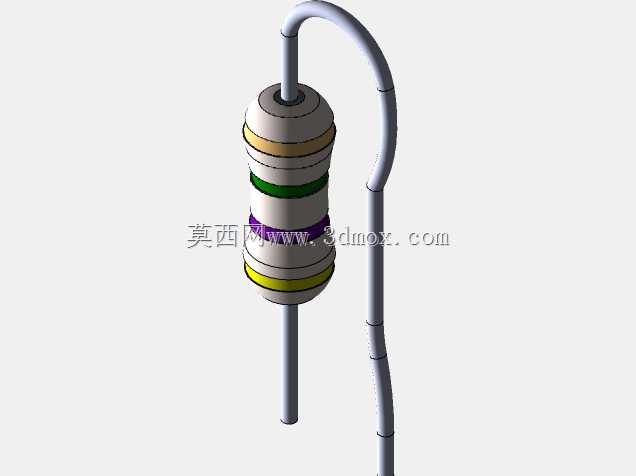

做这款元件的三维建模时，首先要还原的是安装边界尺寸：主体陶瓷柱的直径、长度，两根轴向引线的线径、伸出长度，以及引线的可弯折半径——很多新手建模时容易忽略引线的弯折属性，实际上直插电阻在PCB上安装时，引线并非完全垂直于板面，往往会根据焊盘间距做弯折成型，甚至会有贴板卧装、立式插装两种不同的安装姿态，建模时保留引线的柔性弯折特征，才能适配不同安装场景下的结构校验需求。主体部分的色环建模不能只做贴图处理，要还原每道色环的宽度、间距，和实际量产元件的色环位置保持一致，因为在生产环节的人工目检、AOI光学检测环节，色环的位置偏差会直接导致参数识别错误，三维模型中还原这部分细节，也能为生产检测环节的视觉算法训练提供精准的数字参照。

从结构设计的细节来看，电阻两端的金属帽是引线与碳膜层的连接部位，建模时要还原金属帽与陶瓷基体的配合公差，金属帽压接在陶瓷基体两端，既要保证电连接的可靠性，又不能压裂陶瓷基体，这部分的配合尺寸在做整机结构的抗振动仿真时尤为关键，如果模型中忽略了金属帽的台阶结构，仿真时会错误判断元件的抗冲击能力，导致实际产品在跌落、振动测试时出现引线脱落、电阻开路的故障。另外，电阻本体的外保护层是环氧阻燃涂层，建模时的外观质感要匹配实际涂层的哑光特性，不要做成高光亮面，否则在做产品渲染、装配可视化时会和实际元件产生视觉偏差，影响结构评审的判断。

在实际的电路装配场景中，这类1/8W直插电阻的焊盘孔径、焊盘间距都有行业通用规范，三维模型的引脚中心距要严格匹配通用焊盘尺寸，这样在导出STEP格式进行PCB装配干涉检查时，才能准确判断引脚是否能顺利插入焊盘，有没有和周边的贴片电容、接插件、散热片产生空间冲突。很多学生或者初级工程师在做三维建模时，往往只做一个直的引脚形态，忽略了实际生产中引线会根据安装需求做打弯处理，导致模型导入装配体后，引脚长度超出PCB背面的允许空间，和外壳的加强筋、支撑柱产生干涉，这款模型特意保留了引线的可编辑弯折特征，使用者可以根据实际的安装高度需求调整引线的弯折角度、伸出长度，适配不同的安装场景。

从应用场景延伸来看，这类电阻不仅在常规的民用电路板上使用，在一些教学演示用的电路示教板、开源硬件的原型搭建项目中，也会大量用到，精准的三维模型能够帮助教学场景下的学习者直观认识元件的结构形态，理解色环标识的读取规则，同时在做3D打印的电路外壳设计时，能够提前预留出元件的安装空间，避免打印完成后元件装不进去、或者外壳顶住电阻本体导致装配不到位的问题。另外，在做设备的维修维护仿真培训时，精准的元件模型也能让培训人员快速识别板卡上的元件位置，熟悉不同参数电阻的外形差异，提升维修排查的效率。

建模过程中还要考虑元件的公差累积问题，实际量产的电阻，本体长度、引线直径都会有一定的公差范围，建模时采用的是行业通用的名义尺寸，同时在安装边界的设定上预留了公差余量，保证模型在绝大多数设计场景下都具备参考价值，不会因为个别厂商的尺寸偏差导致干涉检查失效。对于需要做热仿真的场景，模型的本体体积、表面积也和实际元件保持一致，能够在热仿真软件中准确计算电阻的发热与散热情况，帮助工程师评估板卡上的热点分布，合理布局元件避免局部过热。
