39k1/8W碳膜直插电阻器三维建模

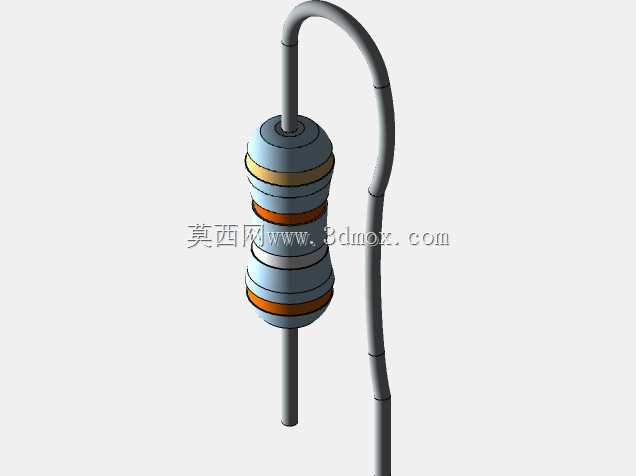

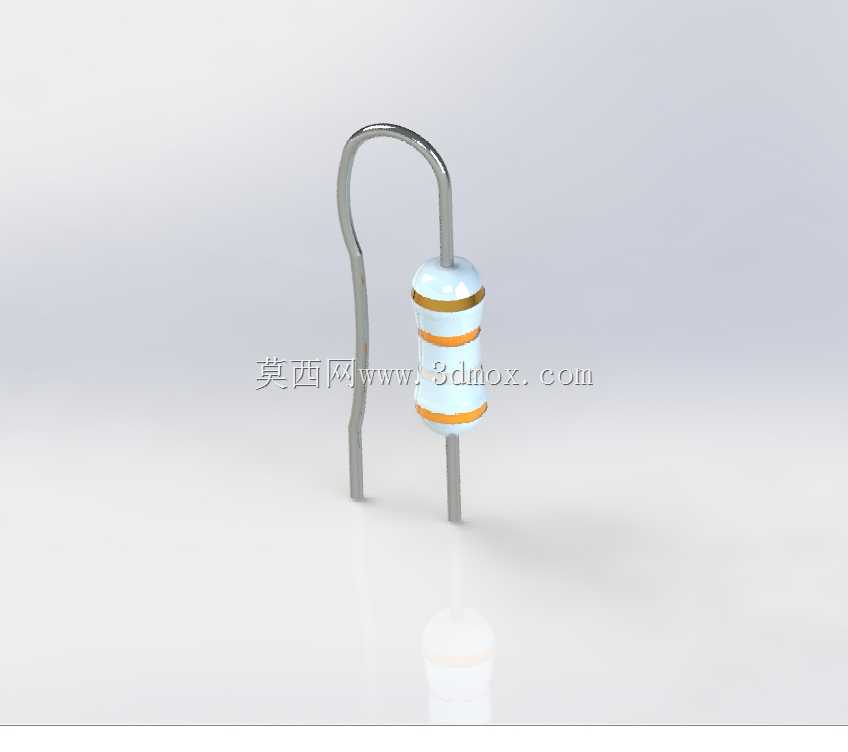

在消费类电子、工业控制板卡、教学实验电路的设计验证环节，直插碳膜电阻是出现频率最高的被动元件之一，本次构建的39kΩ、额定功率1/8W规格电阻，主要适配小信号处理回路、分压采样回路、上拉下拉回路的布局仿真需求，很多工程师在做整机三维布线、PCB板级装配干涉检查时，往往只关注芯片、接插件等大尺寸元件的占位，忽略直插电阻的引脚成型、本体高度带来的装配间隙问题，最终打样后出现电阻顶到外壳、引脚弯折后和相邻焊盘短路的问题，这个模型的构建初衷就是填补板级装配仿真里小功率直插元件的细节空白。从实际使用场景来看，这类1/8W小功率电阻普遍应用在5V及以下的低压信号回路中，工作环境温度通常在-55℃到125℃区间，长期工作的额定功耗不允许超过标称值的70%，否则电阻膜层会因为过热出现阻值漂移，严重时甚至会出现膜层烧毁开路的故障。设计这个三维模型的时候，没有采用简化的圆柱体加直线引脚的偷懒做法，而是完全还原量产电阻的实际结构：本体部分按照实际量产的色环电阻尺寸构建，两端的金属帽压接结构做了分层处理，中间的陶瓷基体、碳膜层、外层保护漆的直径差都做了还原，色环的排布严格按照39kΩ阻值的四色环规则，橙、白、橙、金四个色环的宽度、间距都和实物一致，方便在装配评审的时候直接通过色环识别阻值，不用额外点开模型属性查看参数。引脚部分没有做成生硬的直线，而是还原了实际生产中引脚的弯折形态，考虑到不同厂家的引脚成型差异，模型里的引脚弯折半径、引脚伸出本体的长度都取了行业通用的中间值，引脚直径按照0.5mm的常规规格设置，在做PCB焊盘匹配的时候，可以直接对应标准2.54mm间距的直插焊盘，不需要额外调整尺寸。安装边界方面，这个电阻的本体直径控制在3.2mm，本体长度9mm，引脚成型后横向的最大占用宽度是18mm，本体顶端到PCB板面的高度是5mm，在做结构布局的时候，只要预留出这个尺寸的空间，就不会出现和外壳、相邻元件的干涉问题。很多工程师在做Proteus电路仿真的时候，往往只关注电路原理的正确性，导入三维装配环境的时候才发现元件模型缺失，这个模型可以直接适配电路仿真到结构仿真的流程衔接，不需要二次建模。另外在模型的细节处理上，本体表面的保护漆做了轻微的哑光质感还原，金属引脚做了镀锡层的金属质感处理，两端的金属压接帽和陶瓷本体的衔接处做了细微的台阶处理，不会出现模型穿模的问题，在做产品渲染、教学演示课件的时候，也能直接使用，不需要额外做材质调整。从选型适配的角度来说，这个规格的电阻属于通用型标准件，只要是阻值39kΩ、功率1/8W的直插碳膜电阻，不管是哪个厂家生产，外形尺寸的公差都控制在±0.2mm以内，这个模型的尺寸完全覆盖行业通用公差范围，不会出现和实物尺寸偏差过大导致的仿真失效问题。在做板级热仿真的时候，也可以基于这个模型的本体材质、引脚导热系数设置对应的参数，模拟电阻在满功率工作时的温升情况，验证周边热敏元件的布局是否合理，避免因为电阻温升影响周边芯片、电容的工作稳定性。
