直插色环碳膜电阻器三维结构设计

在消费电子、工业控制板卡、教学实验电路的设计验证环节，直插式电阻是最基础也最常用的被动元件之一，这类220Ω阻值、1/8W功率规格的电阻，常被用于LED限流、信号分压、上拉下拉回路等场景，在面包板搭试、洞洞板焊接、小批量插件板生产中都有极高的出镜率。做这类元件的三维建模，核心目的并非还原生产制造的全部工艺细节，而是服务于PCB布局的干涉检查、整机装配的空间校验、教学演示的可视化需求——很多刚接触电路设计的从业者，往往只关注电阻的电气参数，忽略了元件本体和引脚的实际尺寸，导致画完PCB后插件时出现元件顶壳、引脚弯折长度不够、相邻元件干涉等问题，精准的三维模型能在设计阶段就规避这类低级错误。

从结构设计的角度看，这个电阻的建模需要拆分几个核心部分来处理：首先是中间的陶瓷基体，这是电阻的核心承载结构，实际生产中是高温烧结的陶瓷棒，表面沉积碳膜形成电阻层，建模时要还原两端略粗、中间收腰的辊状外形，这个收腰结构不是随意设计的，一方面是为了让色环漆层附着更牢固，避免生产和插件过程中漆层脱落导致阻值识别错误，另一方面也能在引脚受外力弯折时，减少应力直接传递到碳膜层，避免电阻值漂移甚至开路。基体两端的金属帽是压接在陶瓷棒上的，建模时要注意金属帽和陶瓷基体的配合公差，实际生产中这个配合是过盈压合，三维模型里要保留0.02mm左右的贴合间隙，既符合工程实际，也方便后续做装配动画或者爆炸图演示。

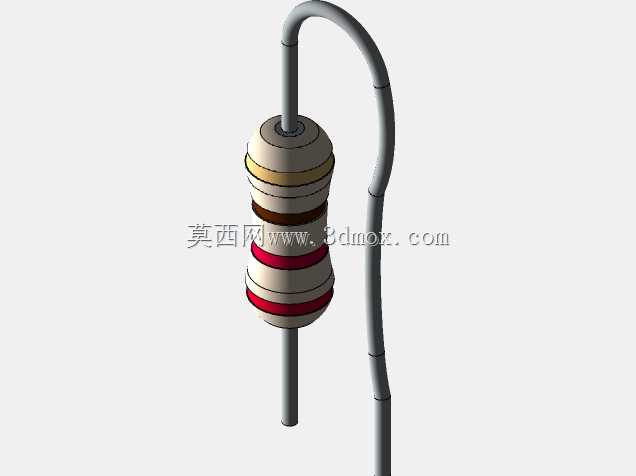

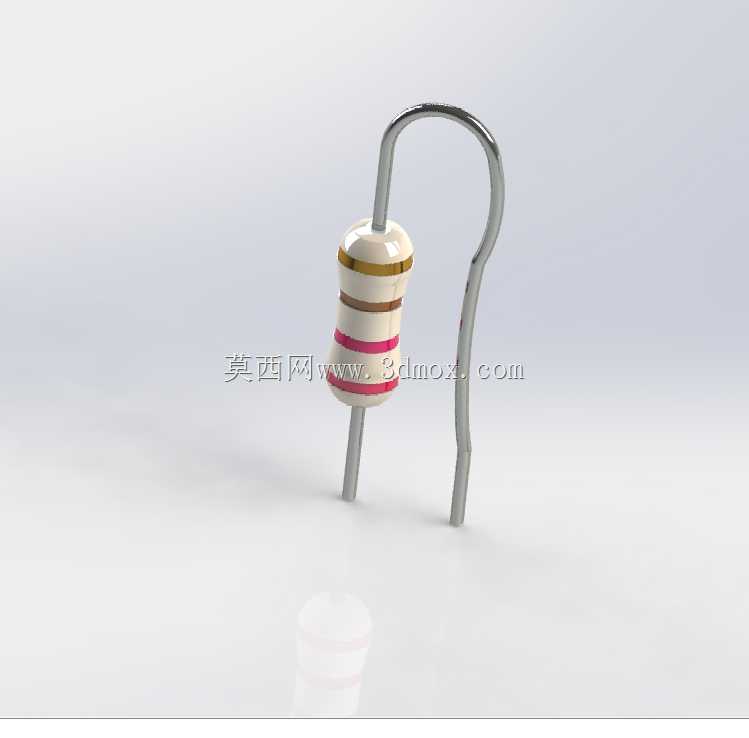

然后是引脚部分，这个模型还原了引脚的弯折形态，这一点非常贴合实际使用场景——很多通用电阻模型只做直引脚，但实际装配时，不管是手工焊接还是波峰焊插件，工人都会根据PCB焊盘的间距、元件离板高度的要求，对引脚做不同程度的弯折，模型里呈现的单根引脚自然弯折的状态，能直观体现插件后元件的实际空间占位，避免布局时把元件下方的走线路径算错。引脚的直径是按照1/8W电阻的行业通用尺寸做的，0.5mm的线径刚好适配标准2.54mm间距的焊盘，引脚伸出金属帽的长度也符合常规编带包装的供货长度，做整机布线时可以直接参考这个长度来预留焊盘外的引脚剪脚空间。

色环部分的建模也做了细节还原，四色环的标识对应220Ω的阻值：前两道红色环代表有效数字2，第三道棕色环代表倍率10^1，第四道金色环代表±5%的精度误差，建模时色环是做在陶瓷基体表面的凸起薄层，而不是简单的贴图，这样在做渲染或者结构剖切的时候，能更真实地还原漆层的厚度，也方便在做装配干涉检查时，准确计算元件本体的最大外径——很多人算电阻直径时只算陶瓷基体的尺寸，忽略了色环漆层和外层保护漆的厚度，导致设计的元件安装槽位尺寸偏小，装配时卡滞。外层的透明保护漆是整个电阻的绝缘防护层，建模时做了半透明的哑光质感，既还原了实际电阻的外观，也不会遮挡内部的色环标识。

从安装边界来看，这个电阻的本体长度、最大外径、引脚间距都严格遵循1/8W直插电阻的行业通用尺寸，本体直径约3.2mm，本体长度约9mm，直插状态下引脚中心距是2.54mm的标准间距，当引脚按照模型里的形态弯折时，元件离板高度约3mm，横向占用的空间长度约18mm，这些尺寸参数在做PCB布局、外壳结构设计时可以直接参考，不需要再额外查元件手册。比如在设计小型手持设备的外壳时，如果PCB上有多个这类直插电阻，就可以根据这个模型的占位来预留壳体内腔的高度，避免电阻顶到外壳内壁；在做自动化插件设备的送料轨道设计时，也可以参考这个模型的本体尺寸来调整轨道宽度，避免卡料。

另外，这个模型的结构拆分逻辑也符合实际生产的装配顺序：陶瓷基体先沉积碳膜、刻槽调整阻值，然后压接两端金属帽，焊接引脚，再依次印刷色环、涂覆外层保护漆，建模时的零件拆分和这个装配顺序对应，不管是做生产工艺的演示动画，还是做元件的失效分析仿真，都可以直接调用这个模型的分层结构，比如模拟过流时电阻发热导致保护漆开裂的场景，就可以单独给陶瓷基体、金属帽、引脚赋予不同的材料属性和热膨胀系数，得到更贴近实际的仿真结果。对于教学场景来说，这个带弯折引脚、色环细节完整的模型，比简化的直引脚模型更有说服力，能让初学者直观认识实际电路里用的电阻是什么形态，而不是只停留在原理图的符号层面。
