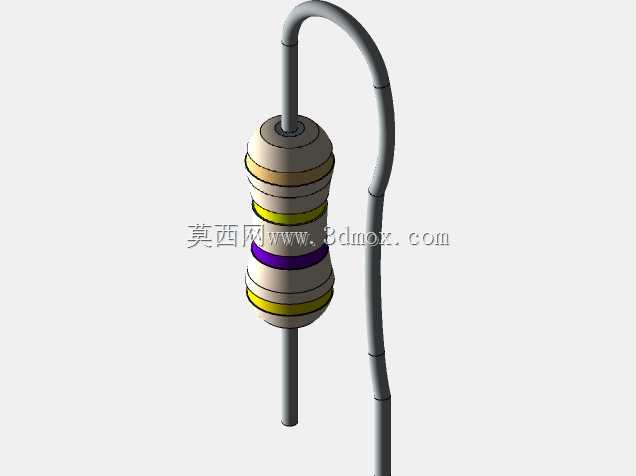

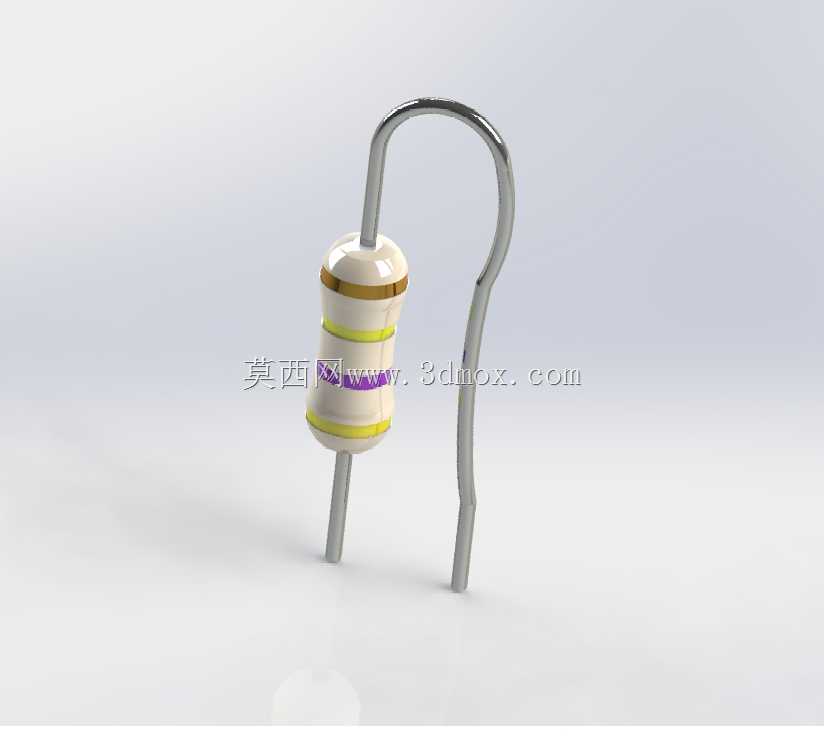

470千欧1/8瓦碳膜直插电阻三维结构

在消费类电子、工业控制板卡、小型仪器仪表的电路板设计场景中，直插碳膜电阻是应用频次极高的无源限流元件，本次建模的470kΩ 1/8W规格电阻，常被用于信号分压回路、上拉下拉电路、小电流限流支路中，适配波峰焊、手工焊等多种通孔焊接工艺，是入门级电子设备、教学实验电路里的基础标配元件。从实际使用场景来看，这类小功率直插电阻不需要额外散热结构，依靠自身陶瓷基体与引脚就能完成额定功率下的热量耗散，在环境温度不超过70摄氏度的工况下，可长期稳定工作在标称阻值误差范围内，不会出现阻值漂移超差、引脚脱焊等常见失效问题。建模过程中优先还原了产品的实际装配边界，电阻本体的圆柱陶瓷基体直径、有效长度完全匹配行业通用的1/8W直插电阻封装尺寸，两端金属帽的压接结构做了细节还原，引脚采用镀锡铜包钢线的实际弯折形态做了建模处理，既保留了出厂时的直引脚状态参考，也呈现了实际装配时常见的引脚预弯折形态，方便结构设计人员在做PCB布局、外壳开孔避让时直接调用模型核对装配间隙，避免出现元件与壳体干涉、引脚长度不足无法穿过焊盘的问题。色环标识部分严格按照470kΩ电阻的四色环标注规则做了色彩还原，从靠近端部金属帽的位置开始，依次为黄、紫、黄、金四个色环，对应阻值47乘以10的4次方、误差±5%的参数，建模时色环的宽度、环与环之间的间距完全匹配实物比例，不会出现色环错位、宽度失真导致的识别误导。从设计思路上，这个模型没有做过度的细节简化，既保留了陶瓷基体表面的细微磨砂质感，也还原了引脚表面的镀锡层金属光泽，金属压帽与陶瓷本体的装配台阶做了0.1mm的错位还原，完全贴合实物的装配公差，不会出现建模时常见的本体与端帽共面、衔接处无台阶的失真问题。在安装边界的尺寸设定上，引脚直径设定为0.5mm，适配常规PCB板上0.8mm的通孔焊盘，两个引脚的中心距按照实际成型后的2.5mm间距做了参考设定，同时预留了引脚弯折后的形变空间，设计人员在做器件3D布局时，可以直接根据模型调整焊盘位置、元件高度方向的避让空间，这类1/8W电阻的本体最高点距离PCB板面的高度通常在3mm左右，建模时也严格按照这个尺寸做了高度还原，方便做薄型外壳的设备核对内部净空尺寸，避免出现外壳压到电阻本体导致装配失败的问题。不同于贴片电阻的建模逻辑，直插电阻的引脚柔性特征在模型里也做了适度体现，呈现了引脚轻微弯折的自然形态，而不是完全笔直的理想化状态，更贴近实际生产中元件来料的真实形态，能帮助结构设计人员提前预判来料公差带来的装配风险，比如引脚轻微歪斜时会不会碰到周边的电解电容、接插件等其他元件。在电路功能层面，这个规格的电阻通常承担小信号回路的分压、限流作用，工作时通过的电流通常在毫安级以下，不会出现明显的温升，所以建模时不需要额外添加散热结构的特征，完全还原实物的简洁结构即可，两端的金属端帽是电阻碳膜层与引脚的电连接结构，建模时还原了端帽压接在陶瓷基体两端的包裹形态，没有做简化成平面的失真处理，能让模型在做装配干涉检查、渲染效果图时更贴近真实产品的视觉效果。对于教学场景、电路虚拟仿真场景来说，这个模型的形态还原度足够支撑虚拟装配、电路原理演示的需求，色环的清晰标识也能帮助初学者快速识别电阻参数，不需要额外添加文字标注就能通过外观判断元件规格。
