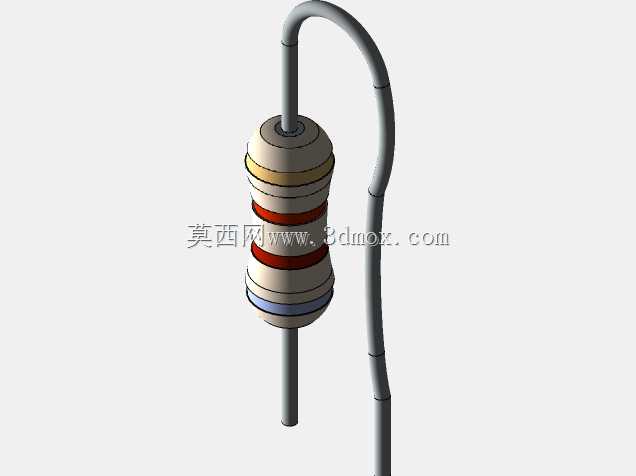

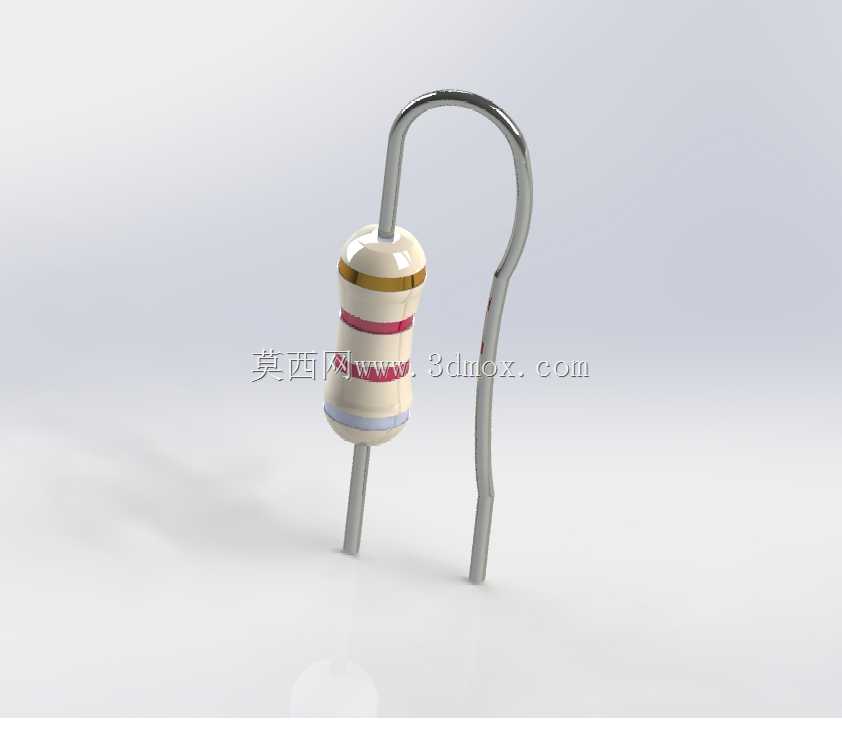

8.2千欧1/8瓦碳膜直插电阻三维结构

这款直插电阻的三维建模完全还原了实物的结构细节，从瓷基体的层叠色环标识，到两端金属帽与引脚的过渡结构，都做了1:1的特征还原，没有做过度的简化处理。在消费电子、工业控制板卡、教学实验电路的设计场景中，这类小功率直插电阻是最常用的被动元件之一，主要承担电路分压、限流、阻抗匹配的作用，1/8W的额定功率适配绝大多数低压信号回路的负载需求，不会因为功率冗余造成板上空间浪费，也不会因为功率裕量不足出现过热烧毁的问题。建模过程中优先考虑了PCB布局的装配边界，引脚的线径、伸出长度、弯折弧度都参考了行业通用的加工规范，引脚中心距匹配标准2.54mm网格的焊盘间距，在做PCB装配干涉检查时，可以直接导入模型验证元件与周边走线、接插件、结构件的安全距离，避免实际焊接时出现元件顶壳、引脚碰焊盘的装配问题。电阻本体的色环做了分层的色彩区分，从靠近端部的第一环到误差环的位置都和实物排布一致，在做电路装配的可视化演示、教学课件制作时，可以直接通过模型识别阻值参数，不需要额外添加标注说明。本体的陶瓷基体做了细微的表面纹理处理，还原了碳膜电阻外层涂覆的绝缘漆质感，两端的金属压帽做了轻微的倒角过渡，和引脚的焊接位置做了圆滑的收边处理，没有生硬的直角转折，和实际生产中电阻压帽的冲压成型结构完全匹配。引脚部分做了可弯折的结构特征预留，在做不同安装场景的适配时，可以根据板卡的安装空间调整引脚的弯折角度，比如卧式贴板安装、立式直立安装的场景下，只需要调整引脚的弯折参数就能匹配对应的安装高度，不需要重新建模。在做整机的结构堆叠时，这类小元件的模型精度直接影响整个板卡的布局合理性，很多工程师在布局时容易忽略小元件的实际本体直径，导致电阻和旁边的电解电容、接插件出现空间干涉，这款模型的本体直径、总长度都按照实物的公差中值做了设定，导入装配体后可以直接用来校验安装空间，不需要反复核对元件规格书的尺寸参数。在电路仿真的可视化场景中，这款模型可以直接嵌入到Proteus等电路仿真环境的三维展示模块，和仿真电路中的元件参数做联动，当电路运行时可以直观看到电阻在板卡上的实际安装位置，方便学生或者初级工程师理解电路的实际装配形态，而不是只停留在原理图的符号层面。建模时还考虑了批量装配的工艺需求，引脚的共面度做了基准对齐，在做SMT或者手工焊接的工艺模拟时，可以验证引脚和焊盘的接触情况，避免因为引脚翘曲出现虚焊的问题。本体的色环标识没有做贴图处理，而是用实体分层的特征做出来，在做剖面视图、爆炸视图展示时，可以清晰展示电阻从内部瓷棒、碳膜层、外层绝缘漆到金属压帽、引脚的完整层叠结构，适合用来做电子元件结构的教学演示，让学习者直观理解直插电阻的内部构造，而不是只看到一个黑色的圆柱体外观。
