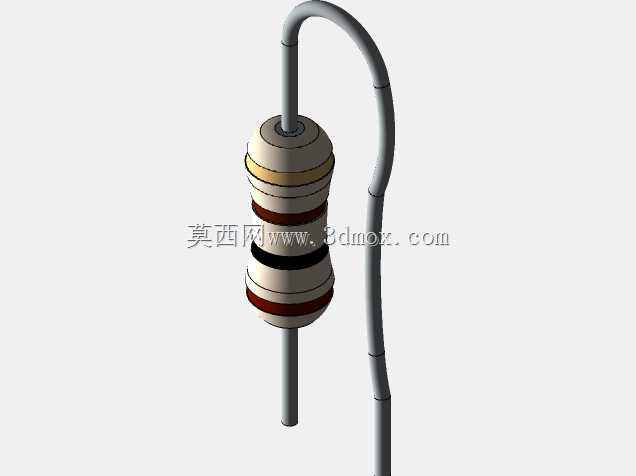

100R1/8W直插碳膜电阻器三维结构

这款100欧姆额定功率八分之一瓦的直插电阻，是电子线路里最基础的被动限流元件，日常在消费电子控制板、工业传感信号调理回路、教学实验电路搭建、嵌入式开发原型验证板里都有极高的使用占比，但凡涉及到电流限制、电压分压、阻抗匹配的回路节点，几乎都能看到这类色环电阻的身影。从实际电路应用的角度看，这类电阻的核心作用是通过自身固定阻值约束支路电流大小，或是和其他元件配合完成信号衰减、电平匹配、RC滤波充放电时长设定，甚至在部分小电流回路里还能充当简易的过流保护元件，当回路电流超过额定阈值时，电阻本体过热熔断切断支路，避免后级贵重芯片受损。做这款元件的三维建模时，首先要还原的是实际生产中的轴向引线结构，中间的陶瓷基体是整个电阻的承载核心，碳膜电阻的阻性层就是通过高温沉积在高纯氧化铝陶瓷棒表面，再通过刻槽工艺调整到目标阻值，之后在阻性层外侧包覆多层环氧树脂密封层，隔绝外界潮气、粉尘对阻性层的侵蚀，避免阻值漂移。建模过程中特意还原了本体上的四道色环，这是插件电阻通用的阻值标识方式，从靠近端部的第一道色环开始计数，对应棕黑红金的色环组合，直接读取就是100欧姆阻值、百分之五的精度等级，和元件标称参数完全匹配。两端的金属帽是压接在陶瓷基体两端的，一方面用来固定引出线，另一方面和碳膜层两端形成可靠电连接，避免接触电阻过大带来的额外功耗。两侧的镀锡铜引线是按照实际插件工艺的要求做的结构还原，引线直径、本体长度、最大外径都严格对应行业通用的1/8W碳膜电阻封装尺寸，做PCB Layout的时候可以直接匹配标准AXIAL-0.4封装的焊盘间距，不需要额外调整安装孔位。考虑到部分仿真场景的需求，建模时特意保留了引线的可弯折属性还原，实际生产中工人会根据PCB安装位的高度、走线空间需求，将引线弯折成不同角度，比如图中展示的单根引线弯折形态，就是高密度安装场景下常见的处理方式，用来降低元件安装高度，适配薄型壳体的内部空间约束。从安装边界的角度说，这类电阻在PCB上安装时，本体距离板面的高度通常控制在1到3毫米之间，既避免贴板过近导致焊接时热量传导到电阻本体损伤密封层，也不会因为离板过高增加整体板卡厚度、或是在振动环境下出现引线晃动导致的虚接问题。建模时还特意区分了不同结构层的材质表现，陶瓷基体的哑光质感、环氧树脂保护层的半光泽质感、金属端帽和引线的金属反光、色环的油墨质感都做了对应区分，不管是用来做电路装配仿真、产品爆炸图演示、还是教学课件里的元件结构展示，都能清晰区分各个组成部分，不需要额外做材质拆分。在做结构校验的时候，特意核对了行业通用的插件电阻尺寸公差，本体直径的公差范围控制在正负0.1毫米内，引线直径的公差控制在正负0.02毫米内，引线长度预留了足够的剪脚余量，实际生产中过波峰焊之后可以根据需求剪去过长的引线部分。这类小功率电阻因为额定功耗低，正常工作时的表面温升不会超过50开尔文，所以建模时不需要额外预留散热结构空间，只要周边没有紧贴发热功率元件，就能保证长期工作的阻值稳定性，在电路BOM选型里属于通用性极强、替换成本极低的基础元件，只要阻值、精度、额定功率参数匹配，不同厂商的同规格产品都可以直接替换使用，不需要调整PCB设计。
