直插式碳膜100k1/8W色环电阻三维结构

　　在消费电子、工业控制板卡、教学实验电路的设计验证环节，直插式色环电阻是最基础也最常用的被动限流元件，本次构建的100k阻值、1/8W额定功率电阻三维模型，完全贴合实际量产元件的结构特征，可直接用于Proteus电路仿真配套的结构干涉校验、PCB布局的空间占位核对、教学演示场景的三维装配展示。从实际电路应用的角度看，这类小功率碳膜电阻多用于小信号回路的限流、分压、上拉下拉场景，工作时自身耗散功率不超过0.125W，通常布置在PCB板的信号处理区域，不会紧贴大功率发热器件布置，因此建模时完整还原了元件的引脚长度、本体直径，能帮助结构工程师在做板卡布局时提前核对元件与周边壳体、接插件、 taller元件的安全间隙，避免实际打样后出现元件顶壳、引脚弯折干涉的问题。

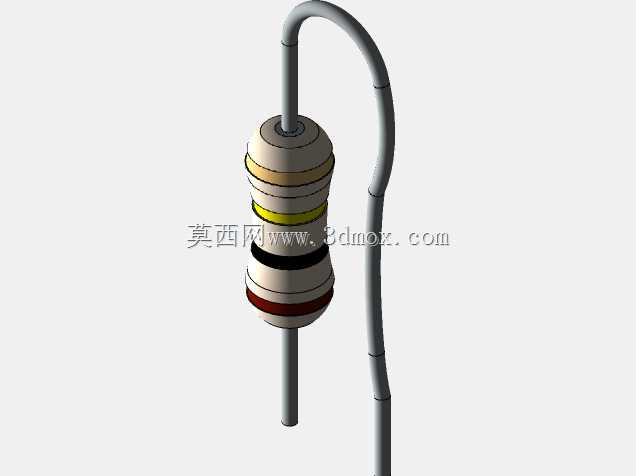

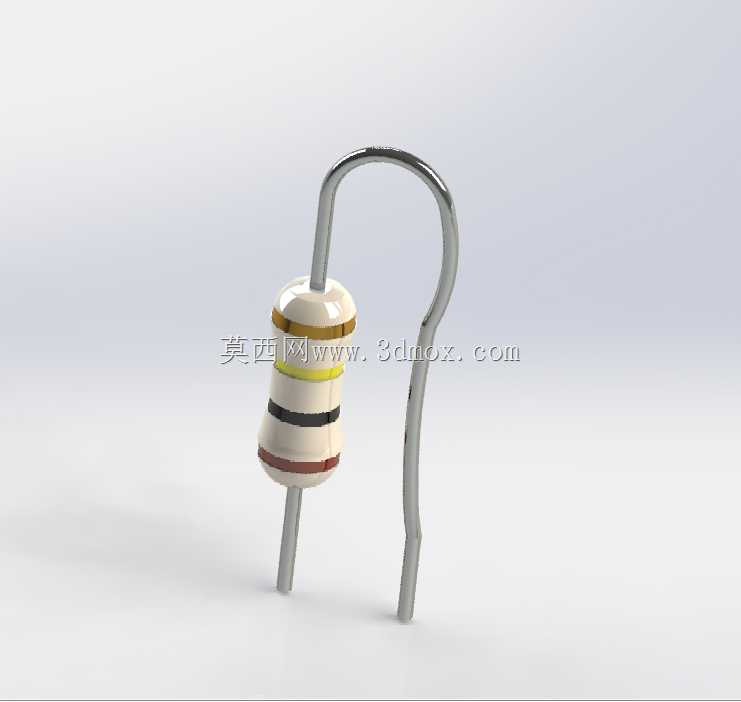

　　设计建模时优先还原了量产电阻的真实结构逻辑：本体部分采用陶瓷基体加碳膜层、环氧封装的分层结构，外表面的四道色环严格对应100k阻值的色标规则，即棕、黑、黄三色环代表有效数字与倍率，第四道红色环代表误差等级，色环的宽度、环间间距完全参照行业通用的JEDEC标准尺寸设置，没有随意调整比例。引脚部分采用镀锡铜包钢线的结构还原，建模时特意保留了引脚的自然弯折形态，既还原了手工焊接场景下引脚的常见状态，也能让使用者直观看到引脚可弯折的范围，在做三维布线时可以直接参考引脚的走线空间，不需要额外调整元件的安装姿态。

　　从安装边界的尺寸来看，该电阻的本体直径控制在3mm左右，本体长度约9mm，引脚直径0.6mm，引脚伸出本体的长度单侧为25mm左右，完全匹配通用2.54mm间距PCB焊盘的安装要求，在做PCB布局时，两个焊盘的中心距设置为10mm即可满足该电阻的卧式安装需求，若采用立式安装，单侧引脚保留5mm长度弯折后即可固定，对应的安装占位直径不超过5mm，能适配高密度板卡的紧凑布局需求。建模时没有对元件做过度简化，本体表面的环氧封装质感、引脚的金属哑光质感都做了对应还原，在做产品爆炸图、装配演示动画时可以直接调用，不需要额外做材质调整。

　　不同于贴片电阻的表贴安装方式，这类直插电阻需要穿过PCB焊盘进行波峰焊或手工焊接，因此模型里特意还原了引脚与本体连接端的封装收口结构，这部分是实际生产中环氧封装包裹引脚的位置，在做焊盘设计时，这个位置的直径略大于引脚直径，焊盘的孔径设置为0.8mm即可顺利穿过引脚，同时保证焊接时焊锡的爬升高度符合工艺要求。在教学场景中，这个模型可以配合电路原理课件使用，让学习者直观认识色环电阻的外形结构、色环标识位置，比二维示意图更有空间立体感，也能帮助初学者快速建立元件实物与电路符号的对应认知。在做整机结构的虚拟装配时，这类小元件往往容易被忽略，但实际生产中经常因为小元件的尺寸偏差导致装配干涉，这个完全对标实物尺寸的模型可以提前排查这类问题，减少打样迭代的次数。
