直插色环碳膜电阻器三维结构设计

在电子设备的电路设计环节，直插式电阻是最基础也最常用的无源器件之一，小到手持消费类电子的控制板，大到工业控制柜的信号调理回路，都能见到这类色环电阻的身影。做三维建模的时候，最先要考虑的不是外观渲染效果，而是实际生产与装配的尺寸边界——这类1/8W功率等级的碳膜电阻，本体陶瓷基体的直径通常控制在3mm以内，加上两端压接的金属帽总长度在6mm上下，引脚采用镀锡铜包钢线，直径0.6mm左右，引脚伸出本体的长度需要兼顾波峰焊工艺要求与板上布局空间，常规伸出长度留22-25mm即可，既方便手工插装时的引脚弯折成型，也不会因为引脚过长导致焊盘间残留多余焊锡引发短路。

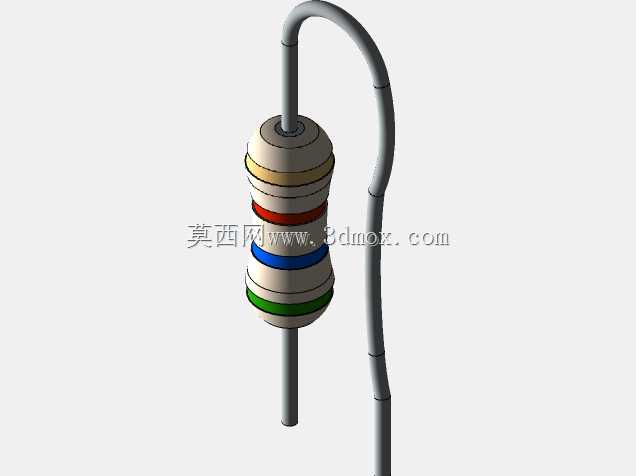

建模过程中，色环的排布是最容易出错的细节，很多新手建模时会随意排列色环位置，忽略实际电阻的阻值标识规则。这款5.6kΩ精度5%的电阻，色环从靠近引脚端开始依次为绿、蓝、红、金，每道色环的宽度控制在0.8mm，环与环之间的间距保持均匀，不能出现环宽不一致、间距偏移的问题，否则做装配干涉检查或者生产工艺模拟时，会和实际物料产生偏差。本体两端的金属压帽要做轻微的圆角过渡，还原真实压接工艺产生的边缘形变，不能做成尖锐的直角，否则渲染出来的效果会和实物有明显割裂感。

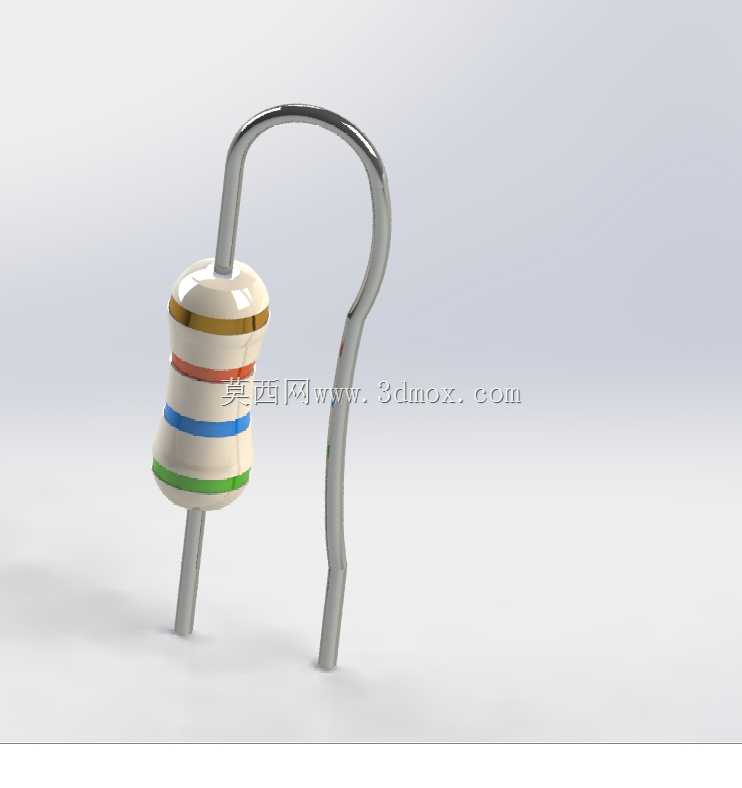

从实际应用场景来看，这类小功率直插电阻主要承担电路里的限流、分压、上拉下拉、信号匹配等功能，在做整机结构布局时，电阻的安装高度需要和周边电容、二极管等直插元件保持一致，避免引脚弯折后和相邻元件的引脚发生触碰。建模时特意还原了引脚的自然弯折形态，不是生硬的垂直直线，因为实际手工插装或者自动插件机作业后，引脚都会有轻微的弧度，这个细节能让整个装配模型的真实度提升不少，也能在做热仿真的时候更准确模拟空气流通路径——小功率电阻虽然发热量不大，但在密闭的仪表壳体内，多个电阻密集排布时，本体的外形弧度、引脚的导热路径都会影响局部温度场的分布。

设计思路上，没有做过度的细节简化，比如陶瓷本体表面的细微磨砂质感、金属帽的压接痕迹、引脚表面的镀锡层光泽都做了对应还原，不是简单的圆柱拼接。很多工程师做电路类三维模型时习惯把元件做成简化的方块或者圆柱，忽略实际外形细节，等到做整机布线或者结构评审的时候，往往会发现预留的安装空间和实际物料不匹配，比如电阻本体直径做大了0.5mm，就可能和旁边的电解电容外壳产生干涉，或者引脚长度留短了，过波峰焊时无法透锡，影响焊接可靠性。

安装边界方面，这类电阻在PCB上的安装孔距通常设置为10mm，孔直径0.8mm，比引脚直径大0.2mm，既能顺利插装，也不会因为间隙过大导致焊接时元件歪斜。建模时把引脚的同轴度、本体和两端金属帽的同轴度都控制在0.05mm以内，符合实际电子元件的生产公差要求，不会出现模型装配时引脚插不进安装孔的低级错误。另外，考虑到部分场景会把电阻卧式贴板安装，建模时也验证了卧式安装的空间占用：本体贴板时总高度不超过4mm，引脚弯折半径1mm，不会刮伤PCB表面的阻焊层，也能满足自动化产线的元件拾放要求。

从结构可靠性角度，电阻本体和引脚的连接部分是应力集中点，建模时在金属帽和引脚的衔接处做了微小的圆弧过渡，还原实际封装时的应力释放结构，在做振动仿真时，这个过渡结构能准确模拟引脚的抗疲劳强度，避免仿真结果和实际测试出现偏差。很多人觉得电阻是最简单的元件，建模随便画画就行，但真正面向生产的三维模型，每一个尺寸、每一处细节都要对应实际物料的参数，否则模型再好看，也没法用于实际的结构设计、工艺验证或者产线调试。
