27千欧1/8瓦碳膜直插电阻三维结构

　　在消费电子、工业控制板卡、小型家电控制回路的设计验证环节，直插碳膜电阻是最常被用到的被动元件之一，这类1/8W功率等级的27kΩ电阻，常被部署在信号分压回路、上拉下拉点位、小电流限流支路中，承担着稳定电路工作点、限制支路电流、匹配信号阻抗的核心作用。很多刚接触硬件结构协同设计的工程师，容易忽略这类小元件的三维结构精度，实际上在做PCB板级装配仿真、波峰焊治具设计、整机内部布线干涉检查时，电阻的引脚成型角度、本体尺寸、引脚伸出长度的建模精度，会直接影响装配验证的可信度——如果模型尺寸偏差超过0.3mm，就可能在仿真中出现引脚与相邻贴片电容干涉、元件本体与结构件肋条碰撞的误判，或是漏判实际生产中会出现的元件超高、引脚过短无法过波峰焊的问题。

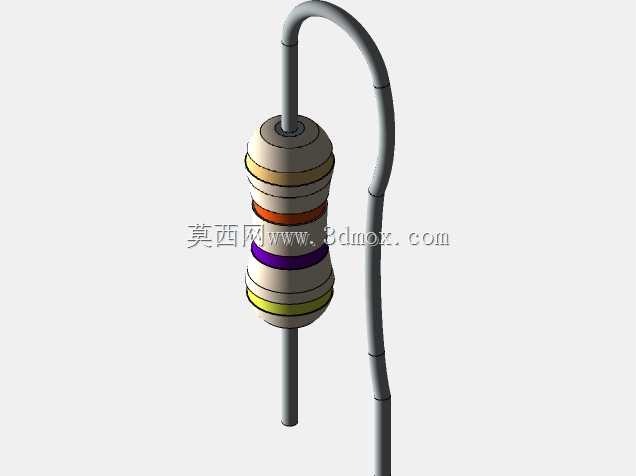

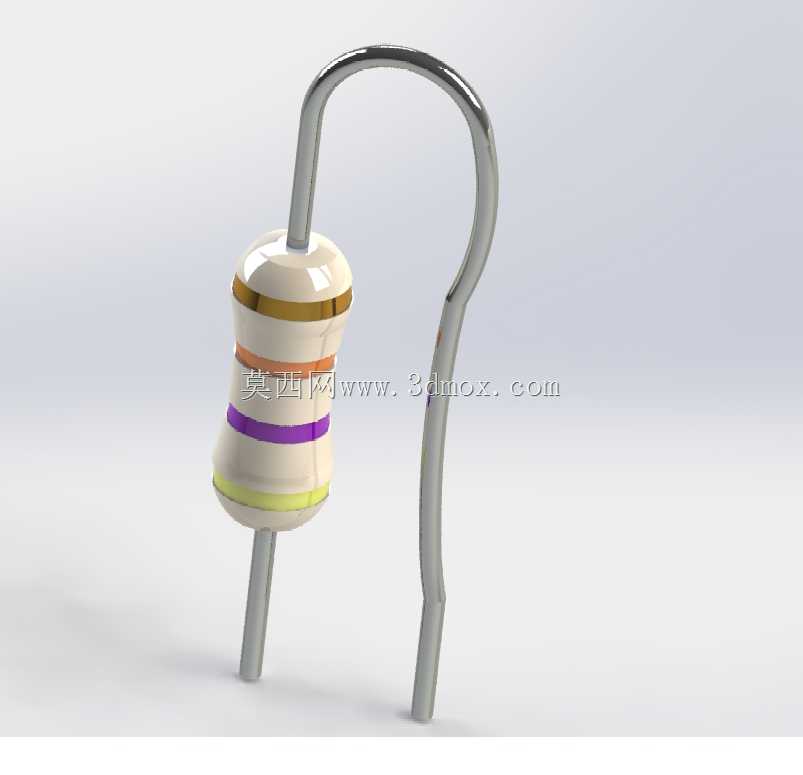

　　这个电阻模型的设计，完全参照量产通用碳膜电阻的实际成型工艺做还原：本体部分采用标准的圆柱陶瓷基体结构，表面覆盖碳膜电阻层后，外覆环氧保护漆，色环标识严格对应27kΩ的阻值标注规则，从端部开始依次为红、紫、橙、金的色环排布，还原了量产元件的标识特征，方便在三维装配场景中快速识别元件参数。引脚部分采用镀锡铜包钢线材质的结构还原，特意做了实际生产中常见的打弯成型处理，而非很多简化模型里的直引脚结构——这一点对板级仿真尤为重要，因为实际生产中1/8W直插电阻在插件前，都会根据PCB的孔位跨距做引脚打弯，弯角的弧度、引脚的平行度、引脚末端的切脚长度，都会影响插件工序的顺畅度，模型里还原的弯角弧度符合量产插件设备的进料要求，引脚直径控制在0.5mm，匹配通用PCB板0.8mm的插件孔径设计，不会出现模型里引脚过粗插不进孔、过细导致仿真中焊接强度不足误判的问题。

　　从安装边界来看，这个电阻的本体直径控制在3.2mm，本体长度9mm，打弯后的引脚跨距为10mm，完全适配标准2.54mm间距的万能板、量产PCB的插件孔位布局，元件安装后的最高点距离PCB板面高度为10mm，在做整机结构的高度方向避让设计时，可以直接参考这个尺寸预留空间，不需要额外预留冗余量。引脚伸出PCB背面的长度控制在1.5mm，符合波峰焊工艺的引脚切脚要求，既不会因为引脚过长导致焊盘之间连锡，也不会因为引脚过短导致焊锡浸润不足出现虚焊。

　　在实际的工程应用场景里，这类小功率电阻的三维模型除了用于板级装配干涉检查，还会被用于教学演示场景，比如做电子工艺实习的虚拟仿真时，学生可以通过模型直观认识色环电阻的结构、引脚成型方式、插件时的安装方向，比单纯看二维图纸的认知效率高很多。另外在做维修治具设计时，比如定制电路板的元件定位工装，精准的电阻模型可以帮助设计出贴合元件本体的定位槽，避免工装压接时碰伤电阻本体、或是压弯引脚导致元件损坏。

　　设计这个模型的时候，特意规避了很多通用电阻模型的常见问题：比如很多模型会把色环的宽度做的完全一致，而实际量产电阻的色环里，代表误差等级的最后一个色环会更靠近电阻端部，且宽度比其他色环稍宽，这个细节在模型里做了还原；另外引脚的打弯处没有做直角处理，而是保留了实际冲压成型时的圆角，避免仿真中出现应力集中的误判——因为实际生产中如果引脚打弯成直角，很容易在弯角处出现引脚断裂的问题，量产工艺都会预留0.5mm左右的弯角半径，这个细节的还原能让模型在做结构应力仿真时的结果更贴近实际生产情况。还有电阻本体两端的金属端盖，模型里也做了独立的结构还原，端盖与本体的配合台阶、端盖与引脚的铆接位置都和实际元件一致，在做热仿真的时候，可以准确还原电阻工作时的热量传导路径：电阻层产生的热量一部分通过本体环氧层向外辐射，另一部分通过两端的金属端盖传导到引脚，再通过引脚传递到PCB焊盘散热，精准的结构能让热仿真的结果误差控制在10%以内，足以满足常规消费电子、工业控制板的热设计验证需求。

　　很多工程师在做板级建模的时候，习惯用简化的方块加圆柱引脚来代替电阻模型，这种简化模型在做粗略的布局检查时勉强能用，但在做精细化的DFM可制造性分析时，就会出现很多问题：比如简化模型没有还原本体的圆柱弧度，在检查相邻元件的安全间距时，会误判两个圆柱本体之间的间距足够，实际生产中却因为圆柱面的最突出点距离过近，导致插件时元件互相干涉无法插装；还有的简化模型没有还原引脚的打弯角度，导致仿真时引脚的插入路径和实际不符，出现插件路径上有结构件遮挡的漏判。这个模型的所有结构尺寸都参照JEDEC电子元件注册标准里的小功率碳膜电阻尺寸规范做校准，不管是做PCB布局的干涉检查、生产治具的结构设计、还是虚拟教学的演示场景，都能直接调用，不需要再做额外的尺寸修正。
