4.7千欧1/8瓦直插碳膜电阻器结构设计

　　在消费类电子、工业控制板卡、小型仪器仪表的电路板设计场景中，直插式碳膜电阻是应用频次极高的被动分立元件，这类小功率电阻承担着电路分压、限流、信号衰减、阻抗匹配的核心作用，是每一块通孔插装工艺电路板上不可或缺的基础元件。本次设计的4k7阻值1/8W额定功率电阻，针对小信号处理回路的应用需求做了结构优化，区别于大功率绕线电阻的厚重结构，这类小功率电阻的设计核心是在满足电气性能要求的前提下，尽可能压缩元件本体尺寸，适配高密度插装的电路板布局要求，同时兼顾批量波峰焊工艺的安装耐受性。

　　从实际电路应用的角度出发，1/8W功率等级的电阻通常工作在电流不超过5mA、两端压降不超过24V的小信号回路中，比如运算放大器的反馈回路、MCU引脚的上拉下拉回路、传感器信号的调理回路，这类场景下电阻本身的功耗极低，不需要额外的散热结构，因此设计时优先控制元件的外形尺寸，本体采用圆柱形陶瓷基底结构，碳膜层通过高温真空沉积工艺附着在陶瓷棒表面，通过刻槽工艺调整碳膜的有效长度与截面积，精准校准到4.7kΩ的标称阻值，阻值公差控制在常规民用级的±5%区间，可覆盖绝大多数非高精度测量场景的使用需求。

　　设计过程中需要重点考量安装边界的适配性，这类直插电阻采用轴向引线结构，两根镀锡铜引线从本体两端同轴引出，引线直径控制在0.5mm-0.6mm区间，可适配标准2.54mm间距的PCB插孔，元件本体长度控制在3mm-4mm，本体直径控制在1.8mm-2mm，引线伸出本体的长度可根据实际安装需求裁剪，常规成型后的引线跨距可适配6mm-10mm的孔位间距，满足不同厚度电路板的插装要求。引线表面的镀锡层厚度需要满足波峰焊的可焊性要求，避免出现虚焊、脱焊的工艺问题，同时引线的抗拉强度需要满足自动插件机的机械拉扯要求，避免插件过程中引线脱落或本体碎裂。

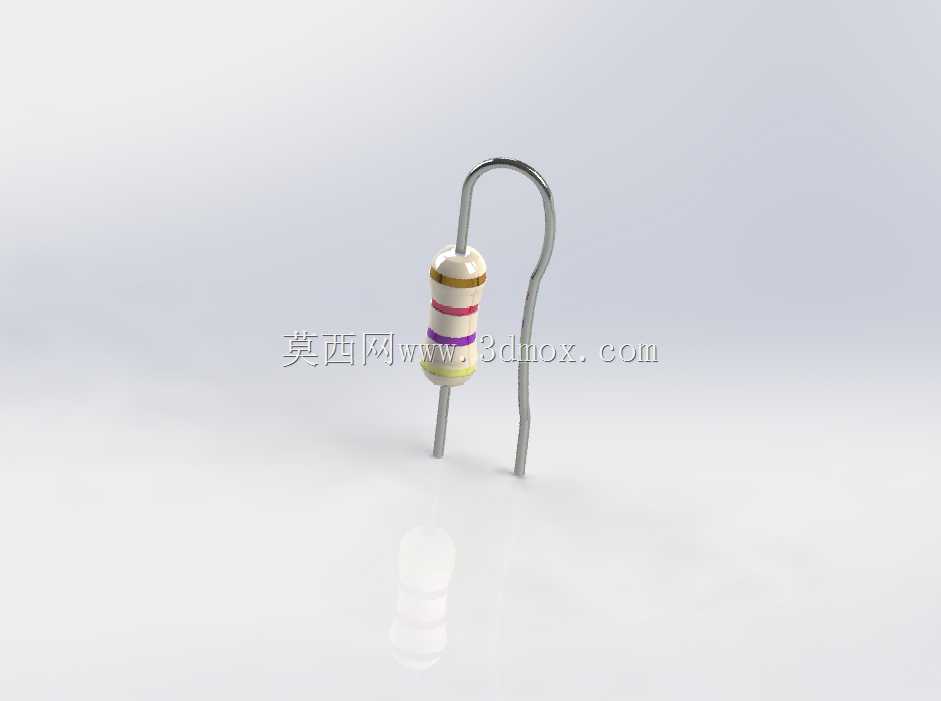

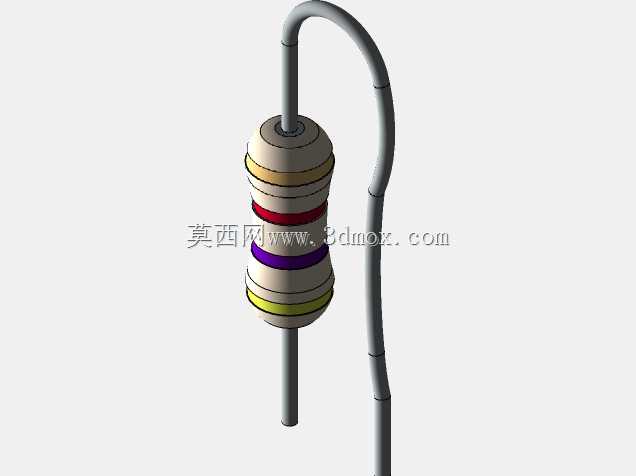

　　电阻本体的外层采用环氧树脂阻燃封装材料，通过高温模压工艺完全包裹内部的碳膜层与陶瓷基底，封装材料需要满足UL94-V0级阻燃要求，在电路板出现过流故障时不会出现自燃、滴落的情况，同时环氧树脂层需要具备足够的绝缘性能，在相邻元件间距小于1mm的高密度布局场景下，不会出现引脚间爬电、击穿的问题。封装完成后本体表面会印刷阻值标识、功率标识与精度色环，方便生产过程中的人工核对与维修环节的元件识别，色环标识采用黄、紫、红、金的四色环标准，对应4.7kΩ±5%的参数，符合行业通用的识别规范。

　　从结构可靠性的角度出发，这类小功率电阻的设计需要兼顾温度循环、机械振动、焊接热冲击等工况的耐受性，碳膜层与陶瓷基底的结合力需要满足-40℃到125℃温度循环100次后阻值漂移不超过1%的要求，引线与碳膜层的接触端采用金属帽压接结构，避免长期使用过程中出现接触不良导致的阻值跳变。在自动插件工艺的适配设计上，元件本体的圆柱度公差控制在0.1mm以内，引线的同轴度公差控制在0.2mm以内，可适配高速自动插件机的送料轨道，不会出现卡料、歪件的问题，提升批量生产的装配效率。

　　在实际选型应用中，这类电阻的安装高度通常控制在离PCB板面1mm-2mm的区间，既可以避免焊接时热量直接传导到电阻本体导致封装材料受热变形，也可以压缩板面对元件的占用空间，适配薄型化的电子产品外壳设计。针对不同的使用场景，该结构的电阻也可以通过调整碳膜层的成分与刻槽参数，拓展到其他阻值与精度等级，覆盖从1Ω到10MΩ的常用阻值区间，满足不同电路的设计需求，是通孔插装电路设计中通用性极强的基础元件方案。
