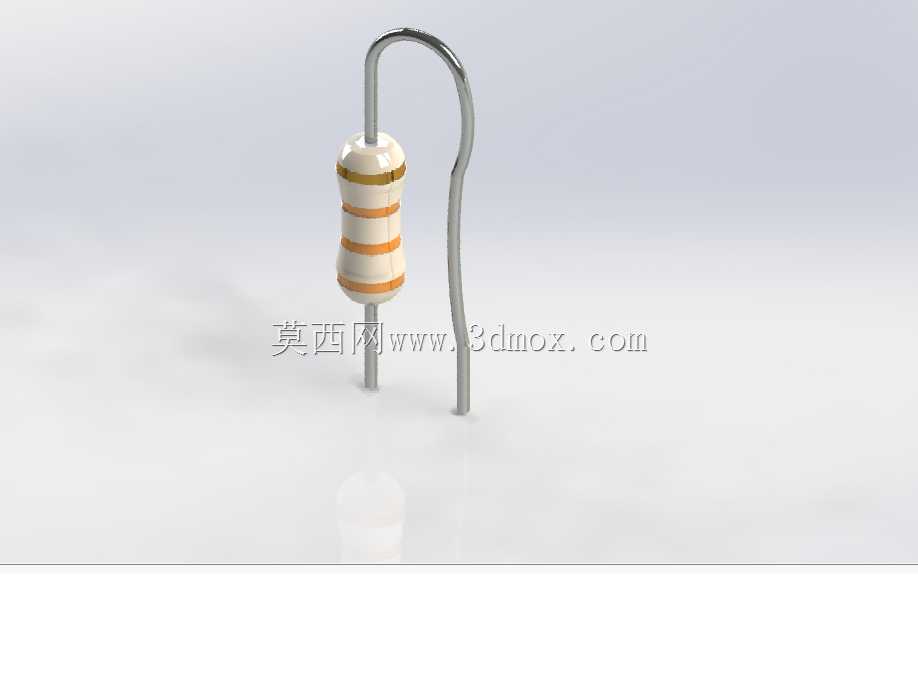

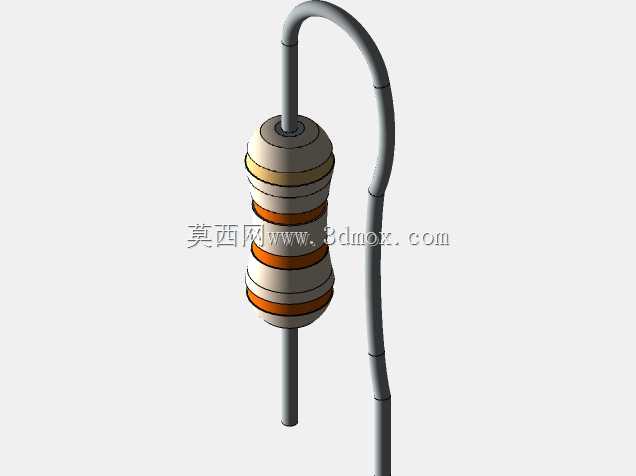

轴向引线式33kΩ1/8W碳膜电阻三维结构

在消费类电子控制板、小型工控信号采样回路、学生实验面包板搭建、低压小功率电源分压电路这类场景里，1/8W功率等级的轴向引线电阻是用量极大的基础被动元件，这类元件的三维建模精度，直接影响PCB布局阶段的干涉检查、生产装配环节的引脚成型仿真、整机布线的空间预留合理性，很多刚入行的结构工程师在做板级装配建模时，容易忽略这类小元件的实际外形公差，导致后期打样出现元件与壳体、相邻元件干涉的问题。这个33kΩ阻值的1/8W电阻，采用传统轴向双引线直插结构，主体封装为米白色酚醛树脂绝缘外壳，表面通过三道橙色色环加一道倍率色环标识阻值参数，外壳两端的金属端帽与内部碳膜电阻层紧密压合，两根镀锡铜引线从端帽中心同轴引出，未成型状态下引线为平直状态，实际生产中会根据PCB安装孔距做不同角度的打弯成型，建模时还原了引线的金属弯折韧性特征，外壳表面的细微磨砂质感、色环的印刷层厚度都做了写实还原，没有过度简化结构细节。从设计思路上，建模时优先保证安装边界的准确性，主体电阻本体的直径控制在2.3mm左右，本体长度控制在6.2mm，引线直径为0.55mm，未裁切的引线总长度从本体端面算起单侧为25mm，这个尺寸参数完全匹配行业通用的1/8W碳膜电阻的实际物料尺寸，在做PCB封装匹配时，常规2.54mm孔距的板卡可以直接适配，不需要额外调整安装孔位。很多工程师在做直插元件建模时，容易把引线的位置做偏心，或者把本体的直径做的偏大，导致自动插件机的仿真流程出现报错，这个模型在建立时严格以元件的中心轴线为基准，两根引线的同轴度公差控制在0.1mm以内，完全符合实际物料的出厂公差要求。在实际设备用途上，这个阻值的电阻常被用在小信号回路的限流、上拉下拉、分压采样环节，比如单片机IO口的上拉电阻、运算放大器回路的增益调整电阻、LED指示灯的限流电阻，因为功率等级只有1/8W，所以不会用在功率回路的限流场景，选型时如果环境温度超过70摄氏度，还需要按照降额曲线调整实际承载功率，建模时也考虑了不同安装姿态下的空间占用，比如卧式贴板安装时，元件本体距离PCB板面的高度为1.5mm左右，立式安装时本体顶端距离板面的高度为8mm左右，两种安装姿态的空间边界都可以通过调整模型姿态快速适配，方便结构工程师在不同的板卡布局场景下调用。不同于贴片电阻的规整结构，轴向引线电阻的引线存在一定的柔性，在做装配仿真时需要考虑引线打弯后的形变范围，这个模型在建立时保留了引线的可编辑参数，工程师可以根据实际生产的打弯角度、引脚裁切长度快速调整模型形态，不需要重新绘制基础结构。另外在做整机的热仿真前置建模时，这个模型的本体材质、引线材质参数都可以直接赋予，电阻本体的酚醛材质导热系数、铜引线的导热参数都符合实际物料属性，不需要额外做材质参数的校准，能减少热仿真前的模型处理工作量。很多教学场景下的三维建模练习，也会用这类基础元件作为入门练习素材，通过绘制这类规则回转体加引线的结构，熟悉拉伸、旋转、扫描这些基础建模命令的使用，理解同轴类零件的基准建立逻辑，这个模型的建模步骤完全遵循常规机械零件的建模逻辑，没有使用复杂的曲面特征，参数化特征清晰，初学者也可以通过特征树回溯整个建模过程，理解直插电子元件的结构组成逻辑。在做线束布线仿真时，这类元件的引线端点可以作为布线的连接点，准确还原板卡到外围元件的引线连接路径，避免出现布线长度预留不足的问题。
