M5规格长度10mm内六角紧定螺钉结构

在各类机电设备、工装夹具、小型自动化模组的装配环节，这类M5规格、有效长度10mm的内六角紧定螺钉，是应用频次极高的一类紧固零件，和常规带突出头部的螺栓不同，它的设计初衷就是完成装配后整个零件可以完全沉入被连接件的沉孔内，不会在安装面外留下突出结构，避免干涉周边运动部件或者破坏安装面的平整性。

从实际使用场景来看，这类紧定螺钉常被用在轴类零件与轮毂、套筒、同步带轮的周向固定场景中，比如小型输送线的从动辊与端盖的定位、3D打印机进料机构的齿轮与传动轴的锁止、工装夹具上可调挡块的位置固定，都会用到这类零件。它不需要配合螺母使用，直接拧入其中一个被连接件的预制内螺纹孔中，螺钉的末端顶紧在另一被连接件的表面或者预制的凹坑内，依靠螺纹的自锁力以及端面的顶紧摩擦力，实现两个零件之间的相对位置固定，能承受一定的轴向力和不大的周向扭矩，适合载荷平稳、没有强冲击的轻载定位场景。

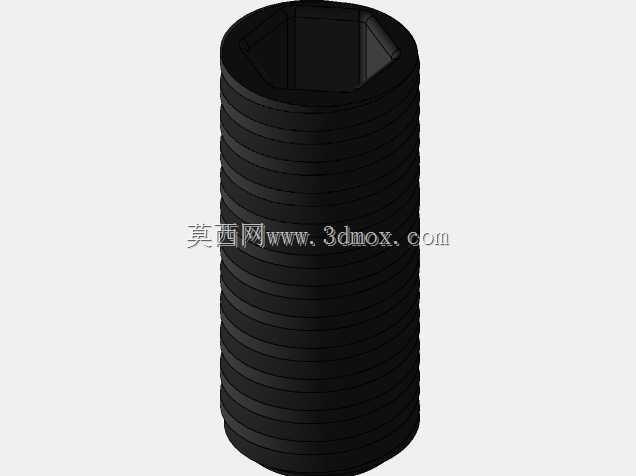

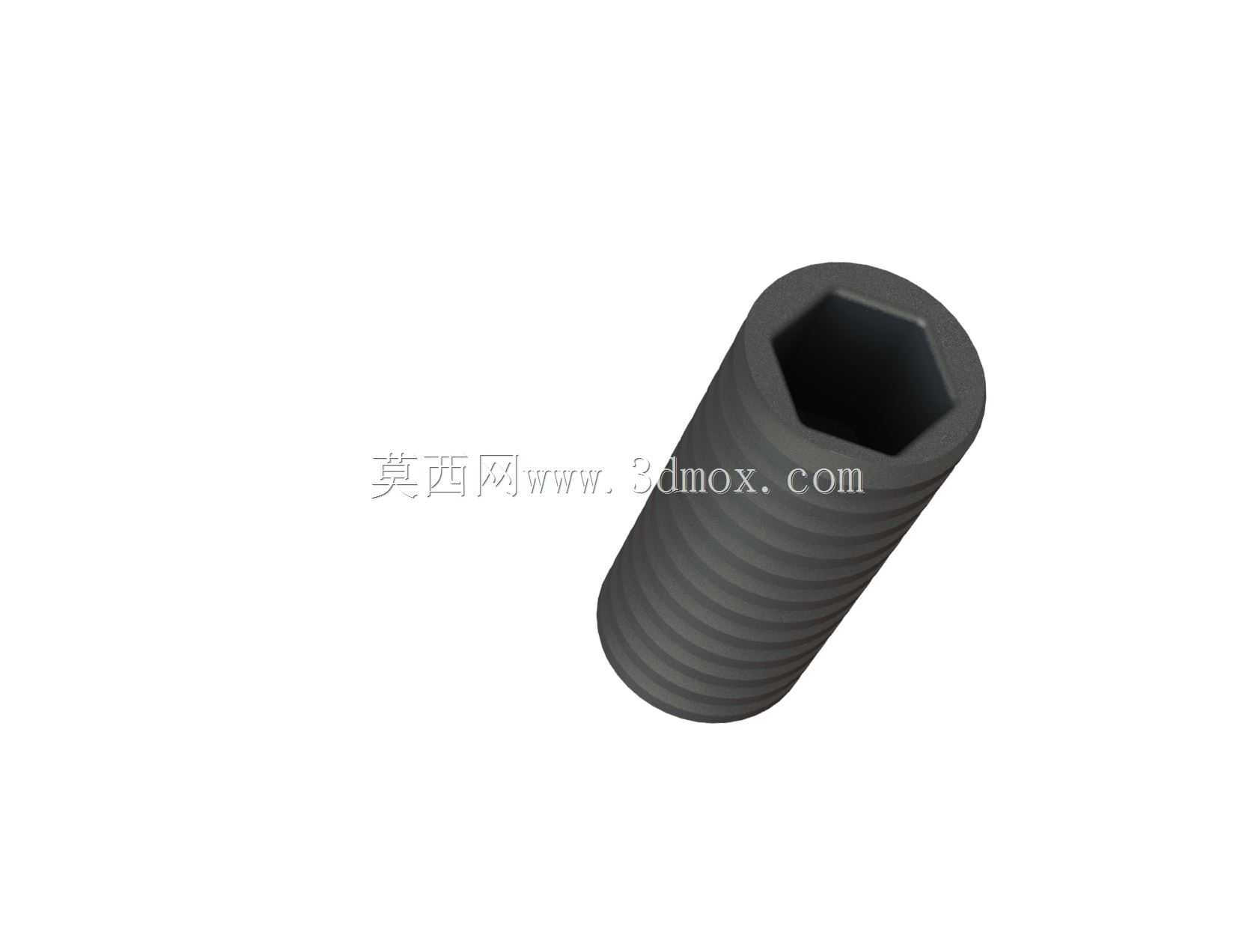

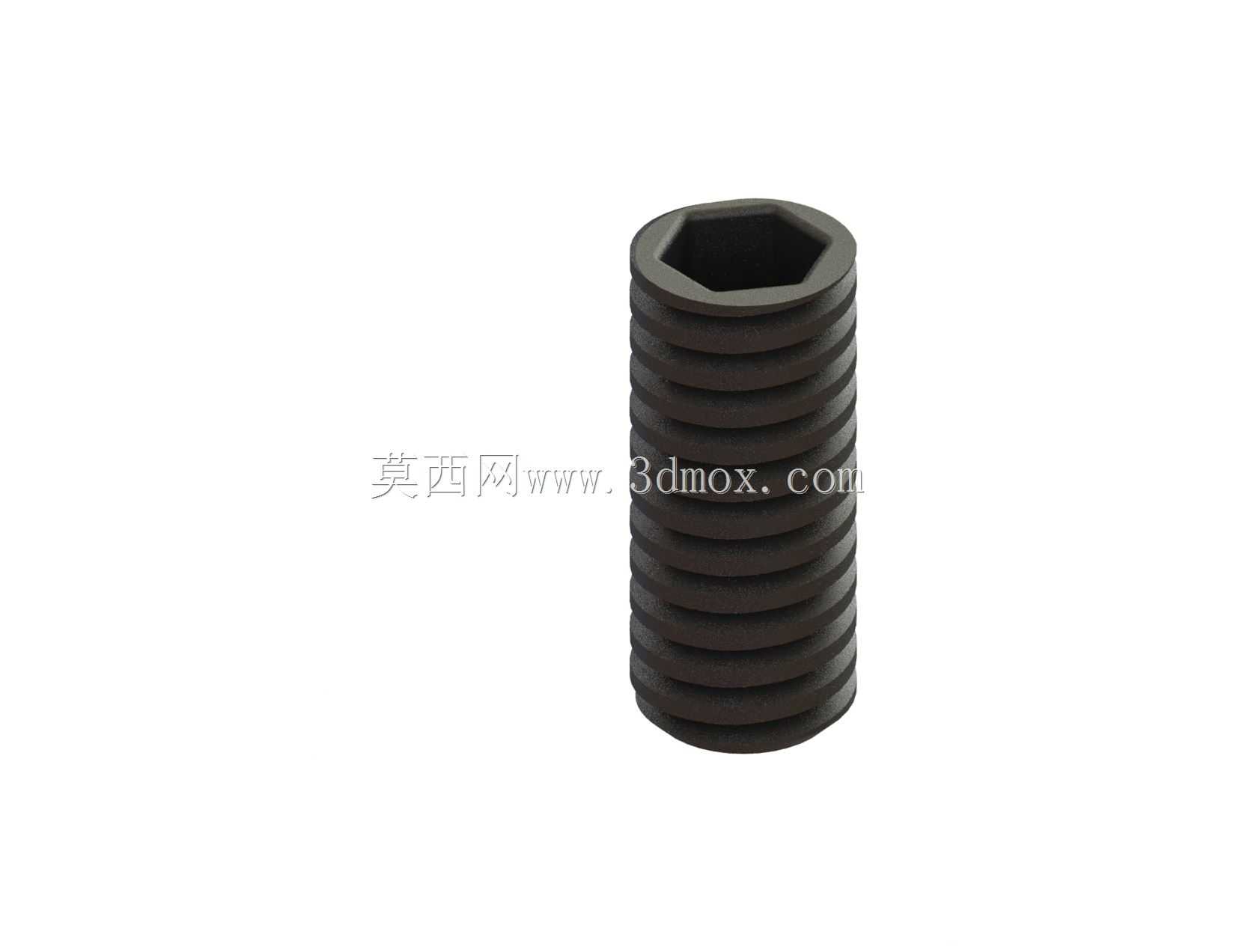

在结构设计层面，这款螺钉整体为全外螺纹结构，没有额外的螺栓头，一端加工有标准的内六角驱动孔，装配时使用对应规格的内六角扳手伸入孔内施加扭矩，相比一字槽、十字槽的紧定螺钉，内六角结构能承受的拧紧扭矩更大，不容易出现槽口滑牙的问题，装配后的可靠性更高，而且内六角孔的加工同轴度更容易控制，扳手施力时不会出现偏载，能有效降低装配过程中螺钉断裂的概率。螺钉的螺纹部分采用标准粗牙螺纹，牙型角60度，螺距匹配M5螺纹的通用标准，和市面上绝大多数预制M5螺纹孔的零件都能直接适配，不需要额外定制攻丝。螺钉的末端为平端设计，相比锥端、凹端、柱端的紧定螺钉，平端的接触面积更大，顶紧时不会在被顶紧的零件表面压出过深的凹痕，适合需要经常调整位置、反复拆装的定位场景，拆卸后被固定零件的表面不会出现明显的损伤，不影响零件的重复定位精度。

从安装边界来看，这款螺钉的公称直径为5mm，所以被连接件上需要预制M5的内螺纹孔，螺纹有效深度至少要达到12mm，才能保证螺钉完全拧入后有足够的螺纹啮合长度，避免螺纹滑牙；螺钉的总长度为10mm，所以安装位置的沉孔深度需要至少10.5mm，保证螺钉完全沉入孔内后不会突出安装面；顶部的内六角孔对边尺寸匹配标准M5内六角螺钉的驱动尺寸，使用对应的2.5mm规格内六角扳手即可完成装配，装配时扳手的插入深度需要至少达到内六角孔深度的三分之二，避免施力时扳手脱出损坏孔壁。在三维建模过程中，这类标准件的建模需要重点保证螺纹牙型的参数准确，内六角孔的位置度与螺钉外圆同轴，同时要注意螺钉两端的倒角处理，端部的倒角可以引导螺钉顺利拧入螺纹孔，避免螺纹首牙磕碰损坏，顶部的倒角可以去除加工毛刺，避免内六角孔边缘的锐口划伤扳手或者装配人员。

在实际选型应用中，这类紧定螺钉的材质通常根据使用场景选择，普通工况下使用碳钢镀锌材质即可满足强度和防锈需求，在有腐蚀环境或者对卫生要求较高的食品、医疗设备场景中，可以更换为304不锈钢材质，在需要更高强度的重载定位场景中，可以选用12.9级高强度合金钢材质，搭配螺纹锁固胶使用，能进一步提升连接的可靠性，避免设备运行过程中因为振动导致螺钉松动。需要注意的是，这类紧定螺钉不适合用于承受大冲击载荷或者大扭矩传递的连接场景，在这类重载场景下需要搭配平键、销钉等其他定位零件共同使用，不能单独依靠紧定螺钉承载，避免出现连接失效导致设备故障。
