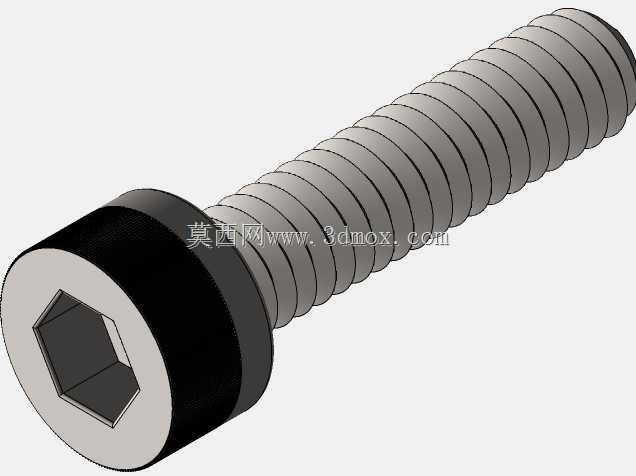

内六角圆柱头螺钉标准紧固件结构设计

在各类机械装配场景中，螺纹紧固件是应用覆盖范围最广的基础连接元件，其中内六角圆柱头螺钉凭借自身结构特性，在空间受限、连接强度要求稳定的装配环节中占据极高的使用比例。这类螺钉的头部采用圆柱型结构，端面加工标准内六角驱动槽，相比十字槽、一字槽的螺钉，内六角驱动结构能够承受更大的拧紧力矩，装配过程中不易出现滑牙、驱动端崩损的问题，同时圆柱头的外形可以在沉孔安装场景下完全嵌入安装基面，不会在设备外表面形成凸起结构，既能够优化设备外观的平整性，也能避免突出的螺钉头剐蹭操作人员、干涉周边运动部件的运行轨迹。

从实际应用场景来看，这类螺钉广泛适配直线导轨副安装、轴承座定位、小型数控设备机架拼接、工装夹具组件锁紧等多个装配环节，尤其是在XYZ台式数控铣刨机这类对安装空间、连接刚性有明确要求的设备中，导轨与安装基面的固定、轴支架与机架的连接都会大量用到同规格的内六角圆柱头螺钉。在导轨安装场景中，螺钉的头部圆柱面与安装沉孔的配合能够提供一定的径向定位辅助，配合规定的拧紧力矩，可以让导轨底面与安装基面完全贴合，避免因连接松动导致的导轨直线度超差、运行过程中出现爬行抖动等问题，直接影响设备的加工精度与运行稳定性。

在产品结构设计层面，这类螺钉的螺纹段采用标准公制粗牙螺纹，牙型角60度，螺纹大径、中径、小径均符合通用紧固件公差要求，能够与对应规格的标准内螺纹孔、螺母实现完全互换，不需要额外定制适配配件。螺杆部分与头部的衔接位置设计有合理的过渡圆角，避免应力集中导致的螺钉头部断裂问题，这一细节在承受交变载荷的连接场景中尤为重要——比如设备运行过程中存在振动、往复冲击的位置，没有过渡圆角的螺钉很容易在头杆结合位置出现疲劳裂纹，最终引发连接失效。头部的内六角槽尺寸与标准内六角扳手完全匹配，槽深设计兼顾了驱动强度与头部结构刚性，槽深过浅会导致扳手插入深度不足，拧紧时容易打滑磨损槽口，槽深过深则会削弱头部的结构强度，在大扭矩拧紧时出现头部开裂的问题。

从安装边界尺寸来看，12mm公称直径的内六角圆柱头螺钉，头部外径、头部高度、内六角对边尺寸均遵循通用紧固件标准规范，设计安装沉孔时，沉孔直径需要略大于螺钉头部外径，预留0.2-0.5mm的装配间隙，沉孔深度需要大于螺钉头部高度0.1-0.3mm，保证螺钉拧紧后头部不高出安装基面；螺纹底孔的尺寸需要根据被连接件的材质进行调整，钢件连接时底孔直径取螺纹小径的上限值，铸铁、铝合金等脆性材质连接时底孔直径适当减小，保证螺纹啮合长度不小于螺纹公称直径的1.5倍，才能达到足够的连接强度。在进行三维建模时，螺纹部分可以采用装饰螺纹线简化表达以降低模型数据量，也可以根据装配仿真、干涉检查的需求绘制精确的螺旋牙型，头杆结合处的过渡圆角、内六角槽的清根圆角都需要按照实际加工工艺进行还原，避免模型与实际生产的零件存在尺寸偏差，导致后续装配仿真结果失真、工程图输出尺寸错误。

在设备选型过程中，选择这类螺钉时除了匹配公称直径与螺纹长度，还需要根据使用场景的载荷特性选择对应的性能等级，承受静载荷的普通连接场景可以选择4.8级碳钢螺钉，存在交变载荷、冲击载荷的连接位置则需要选用8.8级及以上的高强度螺钉，有防腐需求的场景还可以选择不锈钢材质或者表面镀锌、镀镍处理的螺钉。安装过程中需要按照对角线顺序分次拧紧，避免被连接件出现翘曲变形，尤其是在导轨、轴承座这类对安装平面度要求极高的部件装配中，单次拧紧单个螺钉很容易导致基面倾斜，最终影响部件的安装精度。
