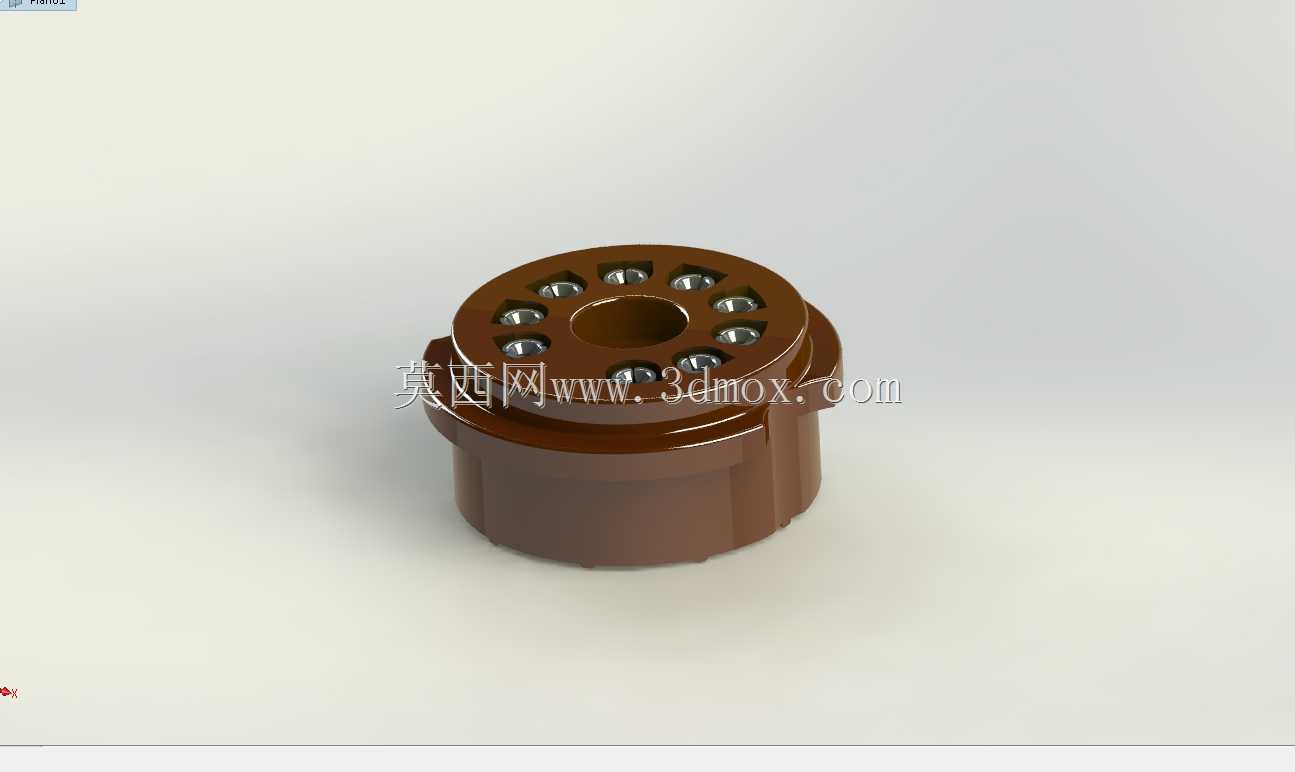

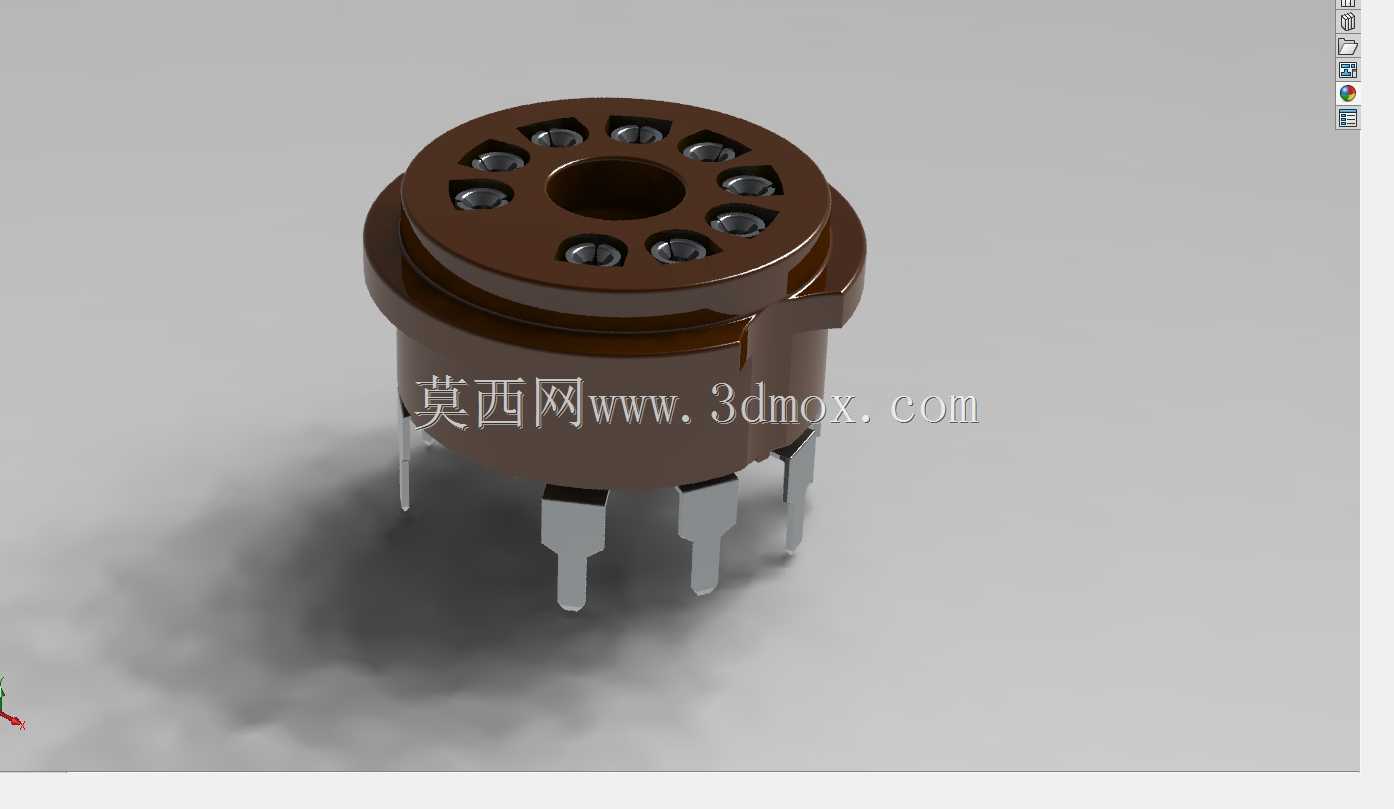

12AX7真空管九针PCB胶木插座保护器

　　在音频功放、胆机设备、老式无线电测试仪器的生产与维修场景中，真空管的安装固定与引脚防护一直是结构设计环节容易被忽略的细节。不少手工搭棚或者PCB直插安装的胆机设备，在运输、反复插拔换管的过程中，很容易出现真空管引脚弯折、PCB焊盘受力脱落、胶木座开裂的问题，这款适配12AX7、12AU7型号的九针PCB安装胶木真空管插座保护器，就是针对这类实际工程痛点设计的结构件。

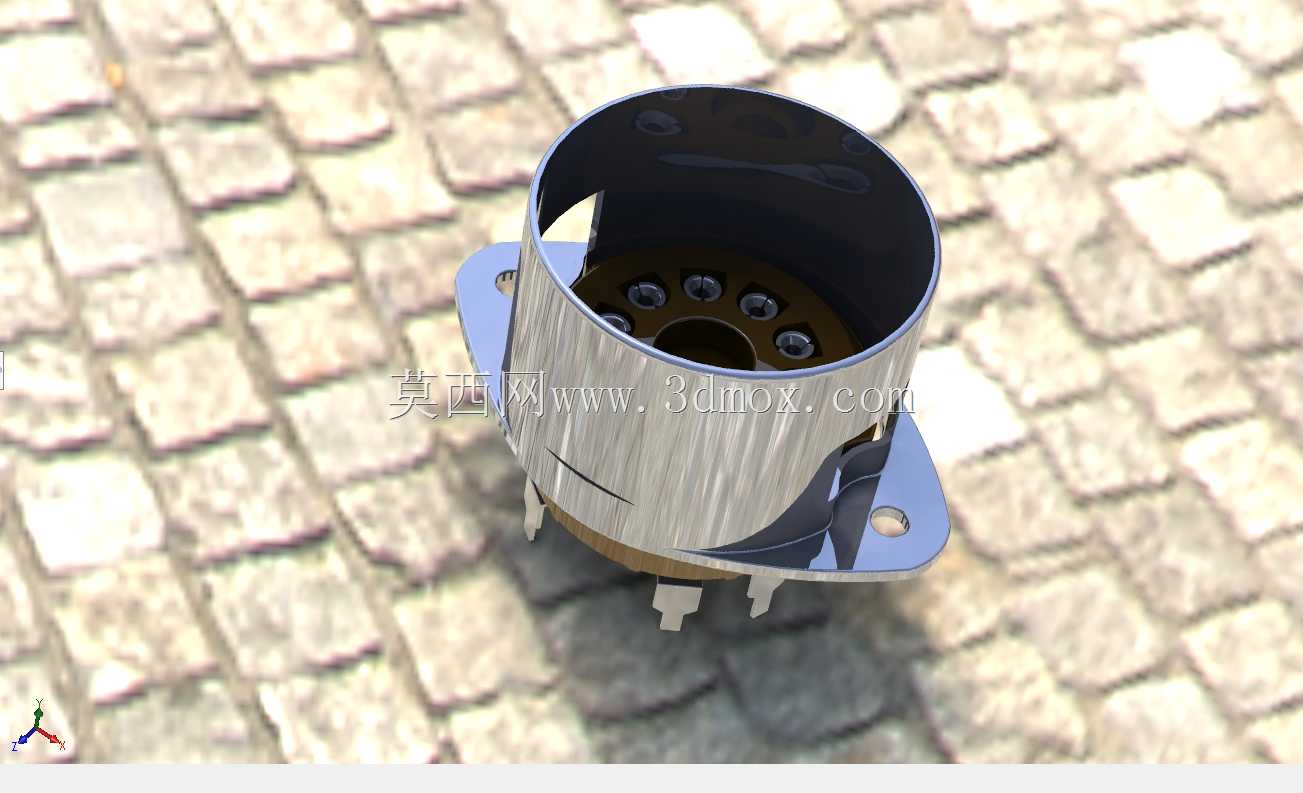

　　从实际使用场景来看，这类小九脚真空管广泛应用在前级放大电路、耳放设备、小型吉他功放中，很多爱好者自行组装设备时，往往只关注电路参数匹配，忽略了插座安装后的结构强度：常规的胶木插座直接焊接在PCB上时，插拔电子管的垂直受力会直接传递到焊盘与PCB基材上，多次插拔后很容易出现焊盘脱开、基材分层的问题，尤其是厚度1.6mm以下的薄PCB，这类故障出现的概率更高。这款保护器在设计时，首先考虑的就是受力路径的转移，通过与插座本体的嵌合结构，将插拔管时的垂直作用力分散到保护器与PCB的固定点位上，避免焊盘直接承受冲击载荷。

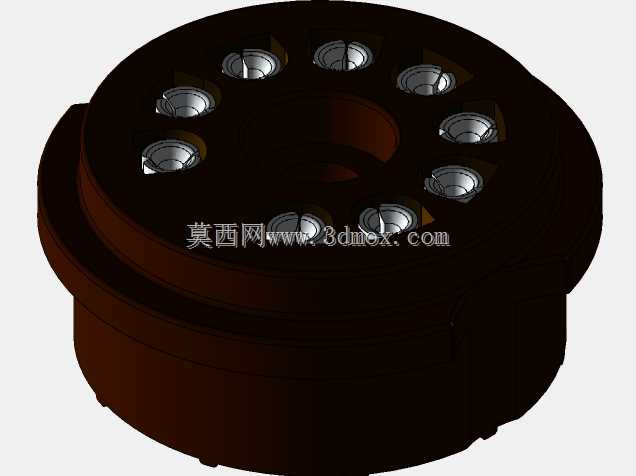

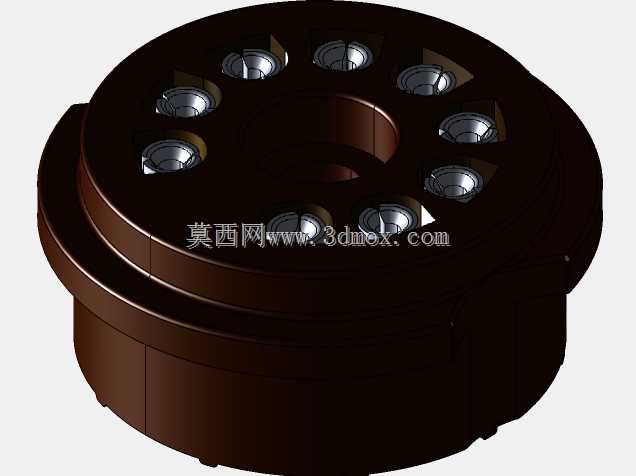

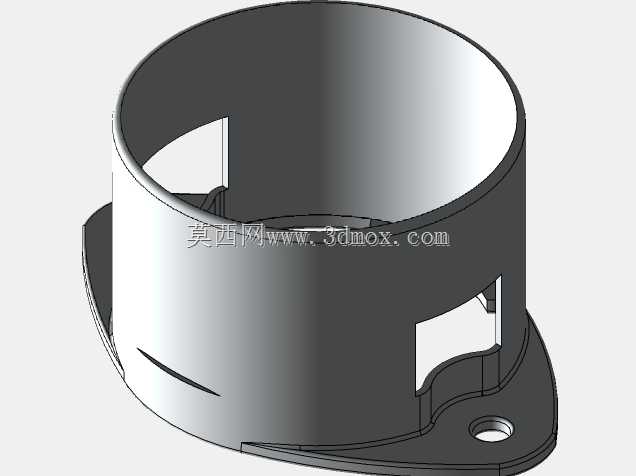

　　设计思路上完全围绕胶木材质的特性与九脚管的尺寸边界展开，胶木材料本身具备优秀的绝缘性能与耐高温特性，是真空管插座的传统用材，但材质脆性大，受侧向力时容易出现裂纹，因此保护器的包裹结构避开了插座的受力薄弱区，在引脚穿出位置做了导向倒角，既可以在插装真空管时引导引脚对准插孔，避免斜插导致的引脚弯折，也不会过度包裹插座本体影响真空管工作时的散热——真空管工作时屏极温度较高，若包裹结构过于密闭，会导致插座区域积热，加速胶木材质老化，因此设计时在插座周边预留了足够的空气流通间隙，平衡防护性能与散热需求。

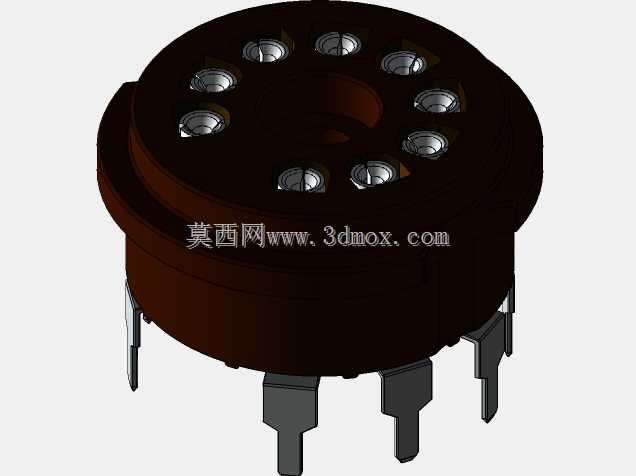

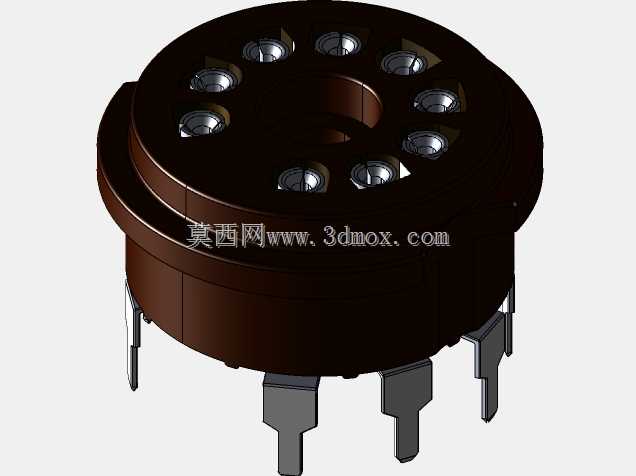

　　安装边界方面，这款保护器完全适配标准九针PCB真空管插座的安装孔位，不需要额外在PCB上开孔，直接利用插座本身的固定引脚完成定位，保护器的厚度控制在合理范围内，不会额外增加PCB上方的空间占用，对于设备内部空间紧凑的小型胆机、便携耳放类产品非常友好。引脚对应位置做了精准的对位标识，生产焊接时可以快速确认插座的安装方向，避免装反导致的电路接线错误，这一点对于批量生产的组装环节非常实用，可以减少人工对位的出错概率。

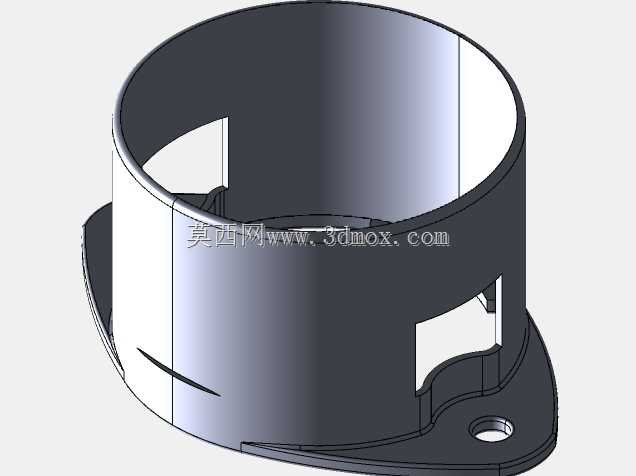

　　从功能特性来看，除了基础的受力分散与引脚导向作用，这款保护器还可以在日常使用中避免灰尘、焊锡渣等杂物直接落到插座引脚间隙中，降低高压工作状态下引脚间爬电、打火的风险，尤其是在开放式结构的胆机设备中，这类防护作用对于设备长期稳定工作的增益非常明显。结构上没有多余的复杂曲面，所有棱角都做了R0.5的倒角处理，既避免组装时划伤操作人员的手指，也不会在注塑（胶木压塑）生产时出现应力集中的问题，适合批量压制成型，生产良率更高。

　　在实际设备选型过程中，需要注意这款保护器适配的是标准PCB安装型九脚胶木插座，对于搭棚焊接用的立式陶瓷插座并不适用，设计安装位时需要确认插座的外形尺寸与保护器的嵌合腔尺寸匹配，预留0.1mm的装配间隙，避免因为尺寸公差导致装配时出现过紧无法安装、或者过松定位失效的问题。对于经常需要更换不同品牌同型号真空管的设备，比如音频发烧友的DIY功放、胆机测试治具，这款保护器的导向结构可以大幅降低换管时的引脚损坏概率，减少维修更换插座的工作量。
