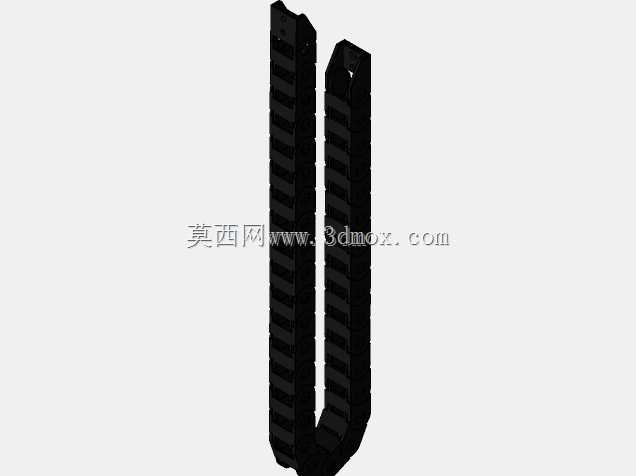

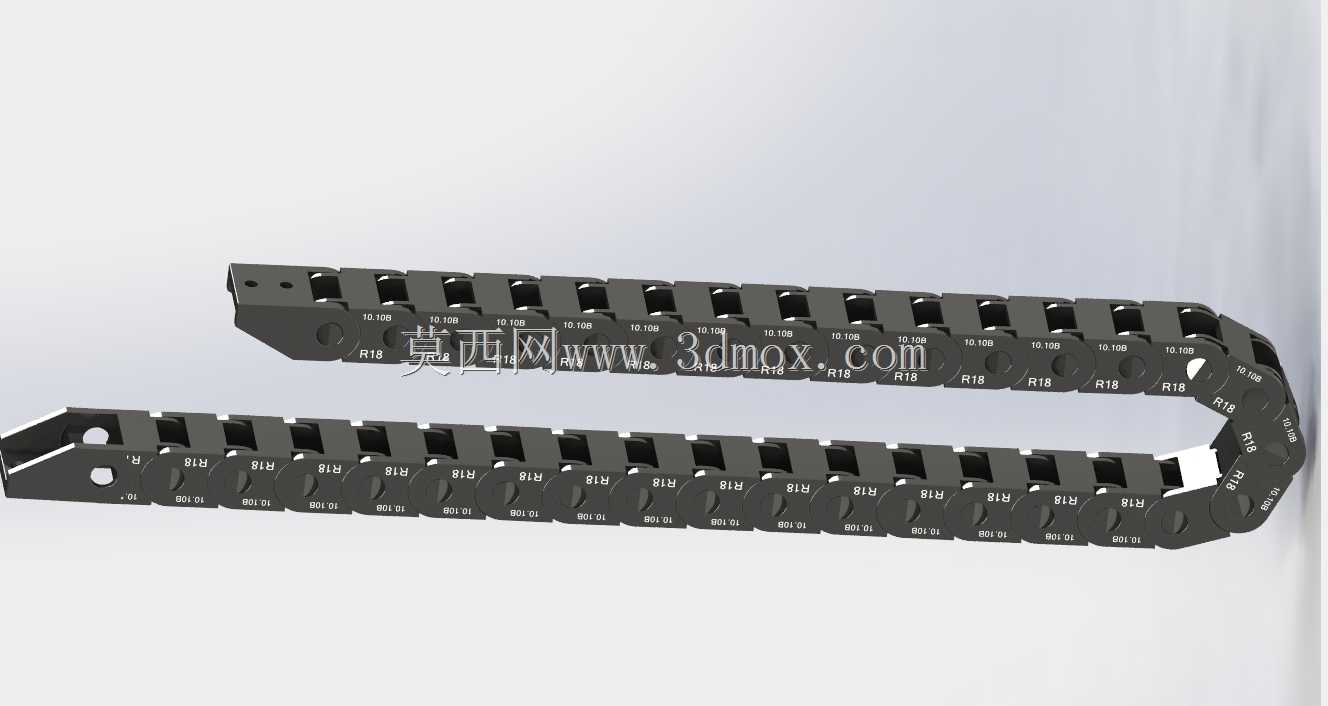

CNC路由器机床用电缆拖链导线托架结构

　　在数控加工车间的实际布线场景中，CNC路由器的多轴往复运动往往会带来线缆磨损、拉扯断裂的问题，这类带端部连接器的电缆拖链导线托架，核心作用就是给随动的动力线、信号线提供稳定的敷设支撑，避免线缆在设备高速位移时出现散乱、弯折疲劳或者与周边结构剐蹭的情况。不同于普通的开放式拖链，这款钢丝结构的托架截面尺寸为10x15mm，属于小规格线缆防护组件，适配单台CNC路由器上控制信号、小功率动力线缆的集中排布需求，安装时需要匹配设备的运动行程预留足够的弯曲半径，不能因为托架的刚性约束导致线缆在拖链弯折处出现小于允许值的曲率，不然长期往复运行后线缆内部铜芯很容易出现断芯故障。

　　从设计思路来看，这款托架采用钢丝作为主体承载结构，相比全塑料拖链有更好的抗拉伸性能，在设备长行程快速移动时不会因为惯性出现拖链下垂卡滞的问题，端部自带的连接器结构可以直接和设备的固定端、运动端接线位对接，省去了现场布线时额外做固定接头的工序，安装边界上要注意，托架安装时的固定端要设置在行程中点位置，活动端随主轴滑座移动，这样能最大程度缩短拖链的悬空长度，减少运行过程中的抖动。实际应用里，这类小尺寸拖链托架多用于桌面级CNC路由器、小型雕刻设备的线缆防护，因为这类设备的内部安装空间比较紧凑，10x15mm的截面刚好可以容纳3-5根直径2-3mm的控制线缆或者气管，不会占用过多的滑座周边空间，避免和刀具冷却管路、排屑结构产生干涉。

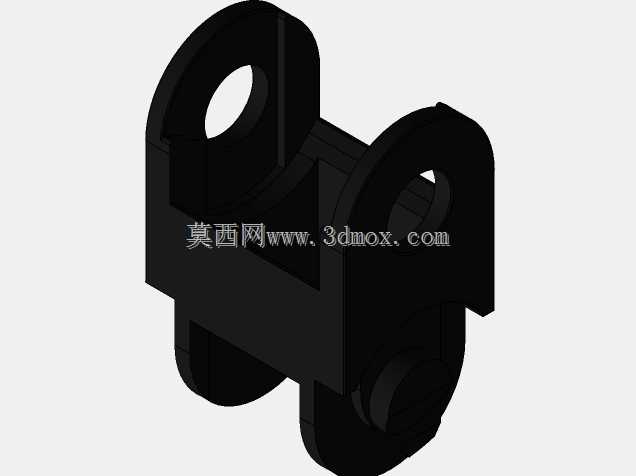

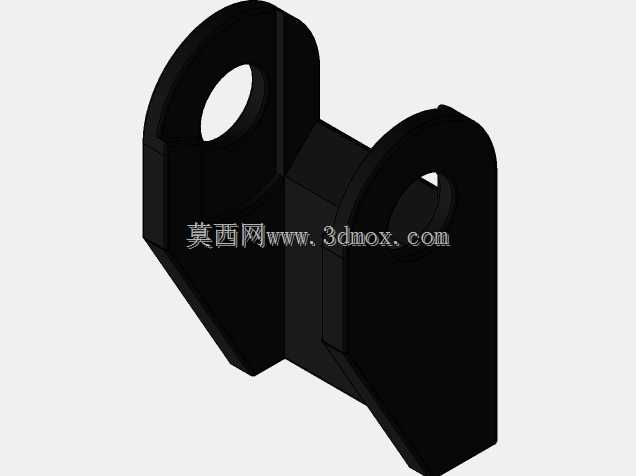

　　结构细节上，钢丝主体的每一节链节都做了圆滑过渡处理，没有尖锐的边角，不会在往复弯折时割伤线缆外护套，链节之间的铰接间隙控制在合理范围，既保证弯曲时的灵活性，又不会出现线缆卡入链节缝隙的情况。端部连接器的安装孔位做了通用化设计，可以适配市面上多数小型CNC设备的安装基面，不需要现场重新打孔攻丝，替换旧有损坏的拖链时也能直接对位安装。在设备运行过程中，这个托架会跟随滑座做同步的往复运动，把所有随动线缆约束在拖链内部的空腔里，不管是X轴的横向移动还是Z轴的上下进给，线缆都能在托架的保护下按照设定的轨迹运动，不会出现线缆甩动打到加工工件、或者被切屑刮破外皮的问题。

　　很多现场调试的工程师容易忽略小规格拖链的选型匹配，觉得只要能把线缆塞进去就行，实际上这类10x15mm的钢丝托架，内部线缆的总填充率不能超过空腔截面积的60%，要给线缆留出足够的活动空间，不然拖链反复弯折时线缆之间互相挤压，很容易加速绝缘层的老化。另外安装时要保证拖链的弯曲段始终处于同一平面，不能出现扭转安装的情况，不然钢丝链节会出现侧向受力，运行不了多久就会出现链节变形、卡滞的问题，严重时甚至会扯断内部线缆导致设备停机。这款托架的钢丝材质做了表面防锈处理，在车间有切削液雾气的环境下也不会轻易生锈，能保证长期运行时链节铰接处的活动顺畅，不会因为锈蚀导致拖链弯曲阻力变大，增加伺服轴的运行负载。
